动态粒度粒形分析仪  仪器概述：

    欧奇奥Zephyr LDA 动态粒度粒形分析仪采用高分辨相机，是一台全新的先进简便的粉体和颗粒表征的自动粒度粒形分析仪。其粒度报告可与其他粒径分析仪做对比，例如筛分仪和激光衍射粒度分析仪。, 可以分析范围在7mm-5000mm之间的粉体颗粒粒径；也可以分析范围在1 - 3000mm的悬浮液和乳浊液。

动态粒度粒形分析仪  产品功能：

l 颗粒颗径分析

l 颗粒形貌分析

l 颗粒颜色分析

l 颗粒计数

l 颗粒透明度分析

l 干粉分析

l 悬浮液和乳液分析

动态粒度粒形分析仪  满足标准：

完全符合ISO-13322-2动态图像法粒度分析仪规范

符合ISO 9276-6; 7; 8,

动态粒度粒形分析仪  产品特点：

l 测量结果可完全对应激光衍射法、筛分法、显微镜法

l 无需理论及样品参数设定, 给出*真实的分析结果

l 单色光透射分析；反射光颜色分析

l 干法和湿法两用, 湿法可具备颗粒计数功能，自动校准

l 分析快速、操作简便，50个以上粒径和形貌分析参数

l 分析数据可任意重叠对比

动态粒度粒形分析仪  独特功能：

Zephyr的独特之处可以识别气泡等“鬼影颗粒”或者噪声，并进行选择去除

动态粒度粒形分析仪  产品优势：

1. 无需样品制备。

2. 样品量：2mg

3. 扫描粒径范围大：干法7μm-5000μm；湿法：1μm-3000μm

4. 粒子粒径无需较正.

5. 被测颗粒可以是导电性很强的粒子,如硅酸盐水泥；也可以是不导电粒子.

6. 可以同时测量不同材料的混合物.

7. 1/5" 逐行扫描CMOS相机，图像记录速度：高速模式可达1/200秒。

8. 高分辨率的镜头为远心镜头，比常规CCD相机采用的普通镜头异常**，可有效的避免阴影，且视景深且广，没有像差。

9. 像素：3840×2748（1000万像素）

10. 采用**真空分散系统，使用软件控制分散真空压力。可通过标准操作程序自动运行。

11. 全自动操作：通过软件全自动调节聚焦,放大倍率等。全自动软件允许SOP驱动测量,同时实时控制校准,聚焦,放大倍率,计算,测量和显示参数。

12. 样品台：零后冲,移动范围精度为0.04um,平整度为5um；计算机控制样品台自动从分散区移到测量区，全过程自动校准。

13. 可同时记录和显示80多个参数：

粒径参数（27个）：

l 等效直径(体积、面积、周长、表面积) : 可换算成激光粒度仪等其它仪器的归一化粒径表述

l 内径：与筛分直径有正相关，可替代筛分法

l 长度、宽度：与显微镜法相关

l 测地直径、纤维厚度：测量纤维长度和厚度的有效参数

l 骨架长度：是测定厚度不一致的类纤维样品长度的有效参数（如烟丝）

l Crofton直径：三维双曲几何空间的颗粒直径

l 柯西-克罗夫顿周长 （Cauchy-Crofton perimeter）

l 凸包周长

l 内径（**内切圆直径）

l 勒让德（Legendre）椭圆长度

l 勒让德（Legendre）椭圆宽度

l Feret长度

l Feret宽度

l Feret共轭

l 内阈面积（inner threshold area）等

粒形参数：

宏观形状描述：

l 椭圆度

l 长宽比

l 延伸度

l 广度

l 平直度 – 光伏材料银浆栅线的重要指标

l 紧凑度

介观形状描述：

l球形度

l 圆度

l 圆形度

l 凸度

l 凹度

l 坚固性

微观形状描述

l 粗糙度

l 钝度

l 卫星化指数

l 赘生物指数

颜色描述

l 可以判断不同颜色的混合物比例

l 可以计算样品颗粒的氧化程度

l 可以区分不同颗粒的性质

操作软件：

CALLISTO^TM EXPERT（专家级操作分析软件）：测量的过程中可实时观测图像信息并储存颗粒信息。

从2001年始，欧奇奥发布了全新的系统，可以分析所有的颗粒类型（粉末，悬浮液，乳状液以及泡沫）。这些新的系统都结合成了现在的全新CALLISTOTM软件，可以分析粒径测量，粒形分析以及颗粒计数。现在，以有超过80个粒度和颗粒形貌参数.

1. 全自动：通过软件全自动调节聚焦,放大倍率等。全自动软件允许SOP驱动测量,同时实时控制校准,聚焦,放大倍率,计算,测量和显示参数；

2. 仪器系统：OCCHIO 500nano XY为全自动干湿两用多功能粒径及形态分析仪，包括干法模块，真空分散进样系统，测量软件，湿法测量模块等，软件全自动操作。

3. 校准：全量程标准粒子板快速自动校准，无需标样校正

4. 颗粒坐标：每颗颗粒都有一个独特的X,Y轴坐标参数,这样可以避免同一颗粒被重复测量；

5. 图象处理：自动，实时地独立分割颗粒的原始图象.可同时记录和显示52个参数：

6. 粒度参数：粒度大小，粒度分布，面积直径， ISO内切圆直径，平均直径，周长直径，内切圆直径；宽度；长度；椭圆长度；椭圆宽度；ISO**长度等

7. 粒形参数：球形度，长宽比，对称性，凹凸度，钝度，圆度，粗糙度，延伸度，椭圆度，椭圆比，偏心率，ISO延伸度，ISO圆形度，实积度，紧凑度，灰度等参数；

8. 数据记录：全搜索型数据库.可对多个参数进行全搜索；

9. 标准操作程序：样品可以通过手动或SOP测量.只需按一个键就可以全自动地完成测量包括自动设定和调整聚焦,放大倍率,光强度,测量参数,计算参数和显示；

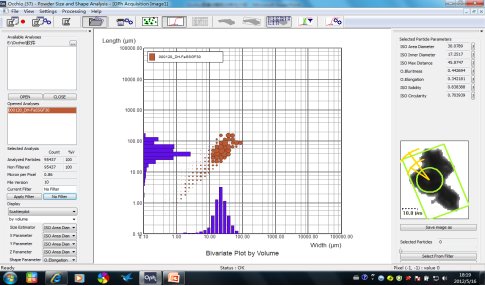

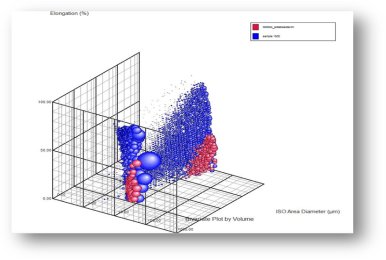

10. 散点图：可以得到粒径参数对粒形数据的分布图。根据操作者所选的粒径分级，所有的图都和颗粒一致，操作者也可以在图中点击让所点颗粒可视化。

1. 显微镜模式：显示在散点图或现场图片中所选择颗粒的参数和图像。操作者可以在Bitmap格式下单独保存图片。

2. （粒径&粒形，趋势图，EXCEL输出，与筛法相关性....）

售后服务：

应用支持中心：在北京设有应用支持中心和应用实验室。负责用户培训及应用支持，做到对用户的问题24小时即时响应。

层次一： 经过多次培训的分布于各办事处的专职销售及市场工程师和产品专家同时负责用户的基本应用问题解答及仪器状态的判断。

层次二：设于北京技术服务中心及应用实验室的工程师负责仪器的安装、维修及用户培训，做到对用户的问题24小时即时响应。

层次三：公司专家每年访问中国，帮助中国用户解决疑难问题。

层次四：公司专家求助热线提供每天18小时的全球服务，答疑解惑。

1.仪器的安装，调试:

仪器到达用户使用现场后，由厂方从北京，上海或广州派出工程师进行安装，调试工作。

2.仪器的验收: 安装调试完毕后，用标准物质或指定样品进行验收。

3.应用培训:

在仪器安装，验收完成后，由卖方对用户人员进行现场培训，使用户能进行独立的上机操作。

4.维修服务：

1.保质期为仪器验收之后12个月。

2.在接到用户报修后，24小时响应；若确认仪器故障，48小时内工程师到现场进行维修。

3.公司将及时提供仪器软件的免费升级。
