动态干法和湿法粒度粒形分析仪 产品概述

 欧奇奥FC200系列是全电脑控制，配置包括连接显微镜头的数字工业相机和背光系统。未经稀释的乳液经过位于成像装置和光源之间的固定厚度的玻璃样品池单元。通过在流动池中的分析, 用户可以进行粒径测量，粒形分析及计数（颗粒数/毫升）。为了得到准确的颗粒计数，仪器内置特殊的泵系统，实现**的流速控制。

    Occhio FC200S＋HR图像法粒度分析仪 ( 湿法) ，采用同等仪器中**水平的 1000 万像素的照相机，拍摄分散在液体中的颗粒或液滴的高分辨率照片，可拍摄到粒径小于 200 nm 的颗粒，可以循环分散测定，进行粒度分布和粒形分布的分析。

    由于焦点深度较大，在全成像范围内利用光学系统控制，粒子成像鲜明，可测量通常的激光法粒度分布仪器无法测量的粒子形状，对异物进行有效地分析。

FC200S配有一个标准的自动注射泵，通过它可以创造稳定的、重复的乳化液流动条件，结合 Occhio 开发出的在非稀释乳液中的模式识别技术，实现液滴，气泡和泡沫检测或测量。

动态干法和湿法粒度粒形分析仪 产品功能：

l 颗粒颗径分析

l 颗粒形貌分析

l 颗粒计数

l 颗粒透明度分析

l 悬浮液和乳液分析

动态干法和湿法粒度粒形分析仪 满足标准：

完全符合ISO-13322-2动态图像法粒度分析仪规范

符合ISO 9276-6; 7; 8,CE Marking，EN 5022，EN 61000-3-2，EN 61000-3-3，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-16，IEC 61000-4-11，98/37/CE，93-68-CEE

动态干法和湿法粒度粒形分析仪 产品特点：

l 测量结果可完全对应激光衍射法、筛分法、显微镜法

l 无需理论及样品参数设定, 给出*真实的分析结果

l 单色光透射分析；反射光颜色分析

l 湿法可具备颗粒计数功能，自动校准

l 利用独自开发的粒形分析软件，可进行细腻的颗粒形貌分析，并且对粉体样品的特性进行评价。将颗粒的各种形状数值化后，可进行相互比较，除了一般的ISO粒形参数外(如内径、**长度、凹凸度、长宽比、圆形度等)，还有Occhio独自开发的颗粒卫星化指数（Satelity）和钝度(Bluntness)，它们是表征粉体流动性的重要指标参数。

动态干法和湿法粒度粒形分析仪 独特功能：

FC200系列的样品量可根据需要从微升级到一升以上可选。在图像采集过程中，保持样品运动中的恒定流速是非常重要的。因此，FC200S配有一个标准的自动注射泵，通过它可以创造稳定的、重复的乳化液流动条件，结合 Occhio 开发出的在非稀释乳液中的模式识别技术，实现液滴，气泡和泡沫检测或测量。FC200-IPAC配置标准的注射计量泵，FC200M标准配置计量膜泵。其它搅拌分散或超声分散装置可选。

动态干法和湿法粒度粒形分析仪 产品优势：

l 分析范围：200nm~1mm

l 可进行颗粒分析，形貌分析及动力学试验

l 可对颗粒样品，包括细菌，蛋白质聚集体，微型藻类，病毒骨料，乳剂，泡沫等的颗粒大小和形状进行分析, 并进行粒子计数，可提供粒度分布，粒形分布，**计数，相对计数（颗粒数/毫升）等数据

l 可以进行颗粒运动轨迹跟踪和分析，避免重复计算

l 快速、直接测量、统计10000个以上**粒子数

l 采用高分辨静态湿法图像分析原理，可以扩展到动态湿法分析

l 鬼影算法可进行透明颗粒检测

l 无需预知粒子的光学折射率，可直接进行测量

l 特殊细胞蛋白聚集体分析（*小体积100微升）

l 生物技术专用特殊光学台

l 用户可视的完整测试过程，图像式和数据报告式输出粒子参数的分析结果

粒径参数（27个）：

l 等效直径(体积、面积、周长、表面积) : 可换算成激光粒度仪等其它仪器的归一化粒径表述

l 内径：与筛分直径有正相关，可替代筛分法

l 长度、宽度：与显微镜法相关

l 测地直径、纤维厚度：测量纤维长度和厚度的有效参数

l 骨架长度：是测定厚度不一致的类纤维样品长度的有效参数（如烟丝）

l Crofton直径：三维双曲几何空间的颗粒直径

l 柯西-克罗夫顿周长 （Cauchy-Crofton perimeter）

l 凸包周长

l 内径（**内切圆直径）

l 勒让德（Legendre）椭圆长度

l 勒让德（Legendre）椭圆宽度

l Feret长度

l Feret宽度

l Feret共轭

l 内阈面积（inner threshold area）等

粒形参数：

宏观形状描述：

l 椭圆度

l 长宽比

l 延伸度

l 广度

l 平直度 – 光伏材料银浆栅线的重要指标

l 紧凑度

介观形状描述：

l 球形度

l 圆度

l 圆形度

l 凸度

l 凹度

l 坚固

微观形状描述

l 粗糙度

l 钝度

l 卫星化指数

l 赘生物指数

颜色描述

l 可以判断不同颜色的混合物比例

l 可以计算样品颗粒的氧化程度

l 可以区分不同颗粒的性质

操作软件：

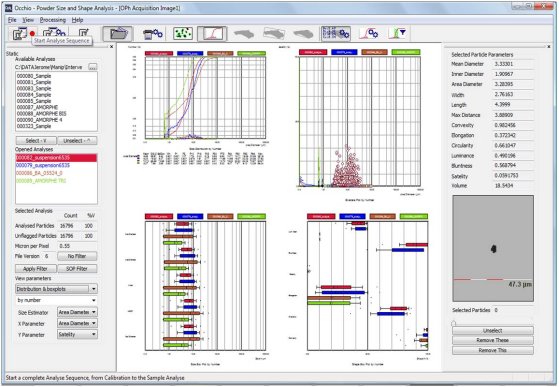

CALLISTO^TM EXPERT（专家级操作分析软件）：测量的过程中可实时观测图像信息并储存颗粒信息。

从2001年始，欧奇奥发布了全新的系统，可以分析所有的颗粒类型（粉末，悬浮液，乳状液以及泡沫）。这些新的系统都结合成了现在的全新CALLISTOTM软件，可以分析粒径测量，粒形分析以及颗粒计数。现在，以有超过80个粒度和颗粒形貌参数.

1. 全自动：通过软件全自动调节聚焦,放大倍率等。全自动软件允许SOP驱动测量,同时实时控制校准,聚焦,放大倍率,计算,测量和显示参数；

2. 校准：全量程标准粒子板快速自动校准，无需标样校正

3. 颗粒坐标：每颗颗粒都有一个独特的X,Y轴坐标参数,这样可以避免同一颗粒被重复测量；

4. 图象处理：自动，实时地独立分割颗粒的原始图象.可同时记录和显示52个参数：

5. 粒度参数：粒度大小，粒度分布，面积直径， ISO内切圆直径，平均直径，周长直径，内切圆直径；宽度；长度；椭圆长度；椭圆宽度；ISO**长度等

6. 粒形参数：球形度，长宽比，对称性，凹凸度，钝度，圆度，粗糙度，延伸度，椭圆度，椭圆比，偏心率，ISO延伸度，ISO圆形度，实积度，紧凑度，灰度等参数；

7. 数据记录：全搜索型数据库.可对多个参数进行全搜索；

8. 标准操作程序：样品可以通过手动或SOP测量.只需按一个键就可以全自动地完成测量包括自动设定和调整聚焦,放大倍率,光强度,测量参数,计算参数和显示；

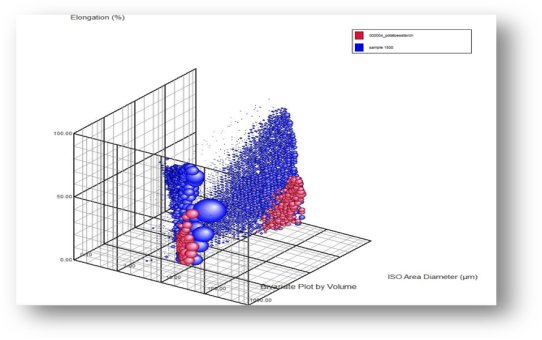

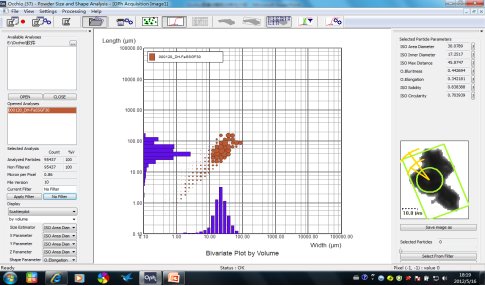

9. 散点图：可以得到粒径参数对粒形数据的分布图。根据操作者所选的粒径分级，所有的图都和颗粒一致，操作者也可以在图中点击让所点颗粒可视化。

10. 显微镜模式：显示在散点图或现场图片中所选择颗粒的参数和图像。操作者可以在Bitmap格式下单独保存图片。

11. （粒径&粒形，趋势图，EXCEL输出，与筛法相关性....）

应用领域：

建材、化工、冶金、能源、食品、电子、地质、**、航空航天、机械、高校、实验室,研究机构等

客户案例：

云南烟草研究院工业所理化室

中国科学院过程工程研究所

中石化长岭催化剂厂

中南大学

南京林业大学

福建中医药研究院

中国计量院

石河子大学

上海中医药大学

上海烟草集团公司

复旦大学

中科院国家天文台

山东科技大学

甘肃404所

广西中烟工业有限公司

贝卡尔特亚洲研发中心

中国造纸和纸浆研究院制浆造纸国际工程实验室

分析报告：

见附件FC200测试报告

售后服务：

应用支持中心：在北京设有应用支持中心和应用实验室。负责用户培训及应用支持，做到对用户的问题24小时即时响应。

层次一： 经过多次培训的分布于各办事处的专职销售及市场工程师和产品专家同时负责用户的基本应用问题解答及仪器状态的判断。

层次二：设于北京技术服务中心及应用实验室的工程师负责仪器的安装、维修及用户培训，做到对用户的问题24小时即时响应。

层次三：公司专家每年访问中国，帮助中国用户解决疑难问题。

层次四：公司专家求助热线提供每天18小时的全球服务，答疑解惑。

1.仪器的安装，调试:

仪器到达用户使用现场后，由厂方从北京，上海或广州派出工程师进行安装，调试工作。

2.仪器的验收: 安装调试完毕后，用标准物质或指定样品进行验收。

3.应用培训:

在仪器安装，验收完成后，由卖方对用户人员进行现场培训，使用户能进行独立的上机操作。

4.维修服务：

1.保质期为仪器验收之后12个月。

2.在接到用户报修后，24小时响应；若确认仪器故障，48小时内工程师到现场进行维修。

3.公司将及时提供仪器软件的免费升级。
