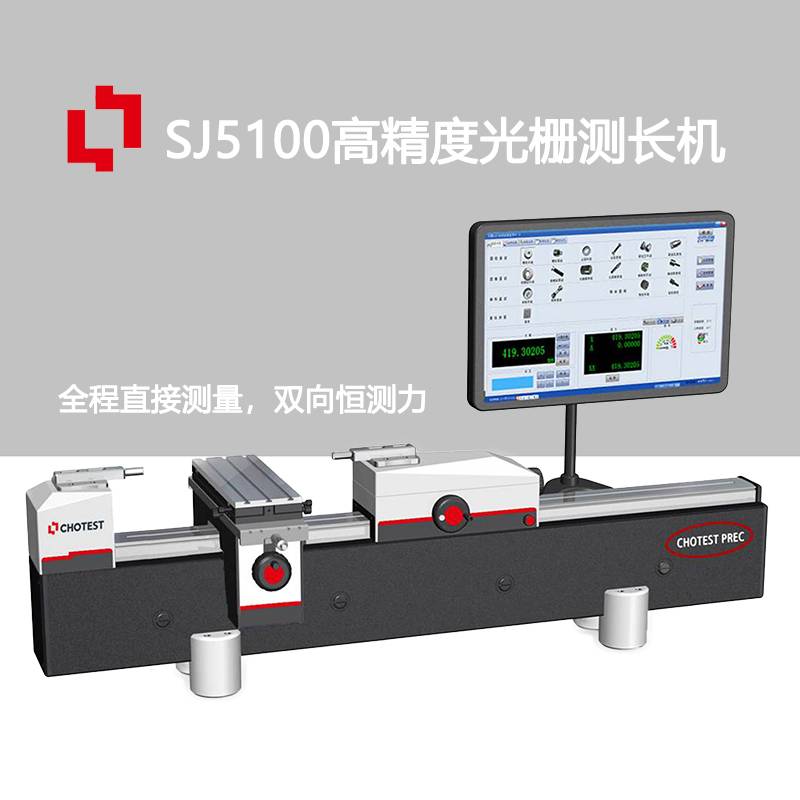

中图仪器SJ5160 4米光栅测长机仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、JJF 1345-2012圆柱螺纹量规校准规范、JJG 146-2011 量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2003内径千分尺检定规程、JJF 1207-2008三针/针规检定规范、JJG 62-2007塞尺检定规程等长度检定规程规范。

系统软件为简体中文操作系统，操作方便。

性能特点
1.全程测量：
采用激光作为长度方向定位，可进行高精度全行程测量。
2.系统符合阿贝原理，无阿贝误差：
采用激光作为长度方向定位，激光与测量轴基本在同一轴线，符合阿贝原理，基本消除了阿贝误差。
3.高精度、高稳定性：
1）高精度激光测量系统，线性测量精度达到0.5PPM，分辨力达到0.01μm，测量精度ji高；
2）精密研磨导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；
3）进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集；
4）采用大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠；
5）采用紧凑型摩擦驱动结构，保证了头座移动过程中的稳定性。

4.双向恒测力：
1) 双向恒测力系统，减小了测力对测量结果的影响，保证了较高的系统测量精度；
2) 测力手动连续可调；
3) 测力传感器原理避免了仪器台面不水平及周围环境振动带来的测力误差。

5.智能化管理与检测软件系统：
1）仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便；
2）10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；
3）集成众多长度标准、规程，功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询检定记录；
4）测量范围广，可满足大多数类型的量规、量块等长度参数测量；
5）软件配备快速找拐点指示功能，方便客户快速便携地找到被测件的拐点；
6）纯中文操作软件系统，更好的为国内用户服务；
7）打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；
8）本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

6.高性能五轴工作台：
1）X,Y,Z三轴采用高性能交叉滚子导轨：摩擦力小，稳定性好，承载高；
2）Y轴平移、倾斜、水平旋转设计了高调节细度的结构，方便客户更好地找到三个轴的拐点；
3）Z轴可配置数显装置，用于螺距显示。

7.高性能螺纹环规测量装置：
SJ5160 4米光栅测长机配置高性能螺纹环规测量装置，可测量小螺纹环规，可完成小直径光面环规检测；测量力由软件选择可选0.3N或0.5N；
