Mars中图国产高精度三坐标测量机适用于各种工业领域，包括汽车、航空、电子、机械、医疗等等。多种型号和配置的设备，满足客户的不同需求。设备操作简便，具有高速和高精度的测量功能，能够帮助客户有效提高工作效率和产品质量。还提供完善的售后服务，保障客户的设备操作顺利，降低客户的使用成本。

产品简介

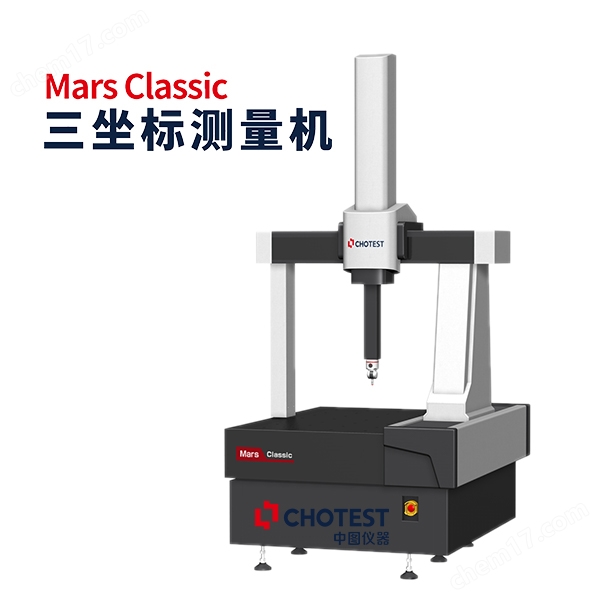

Mars是由中图仪器设计和生产的，具有高性价比的一款移动桥式测量机，支持触发探测系统，能够对各种零部件的尺寸、形状及相互位置关系进行检测。

支持中图Power DMIS、Rational DMIS、ARCOCAD等测量软件，支持中图Alpha系列控制器、Pantec控制器、雷尼绍UCC控制器等；

主要特点

1.三轴均采用低热膨胀系数的花岗岩导轨，机器具有良好的温度适应性，抗时效变形能力。

2.环抱式气浮布局，使机器在高效稳定运行的同时保持高精度。

3.关键部件一体铸造成型，重量轻，强度高，提升机器精度及运动平稳性。

4.Z轴采用柔性平衡系统，降低摩擦阻力，提高Z轴运动精度。

5.采用高精度、高分辨光栅尺，确保机器高精度和长时间稳定。

6.高刚性传动方式，保证机器传动的平稳性和刚性。

7.开放式的工作台面，具备良好的承载能力，以及开阔的测量视野。

8.气压检测安全装置，时刻监测Z轴不因断气而下坠，确保测座测头使用安全。

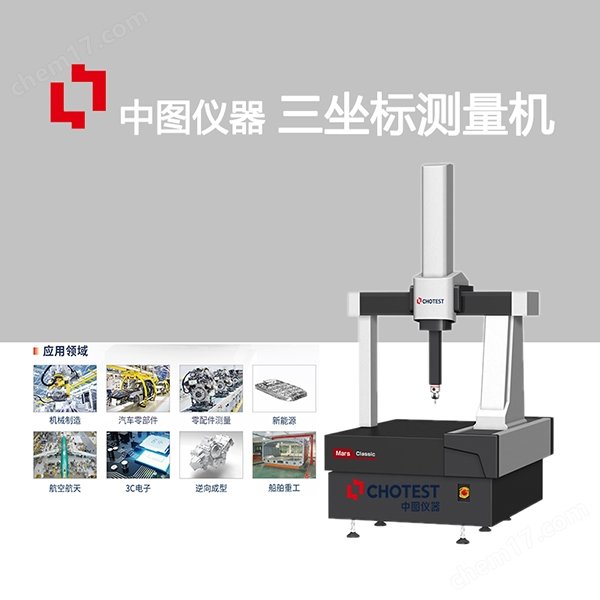

应用领域

Mars中图国产高精度三坐标测量机可用于机械制造、汽车工业、电子工业、航空航天工业以及计量检测等领域，是现代工业检测和质量控制的检测设备。

Mars中图国产高精度三坐标测量机，控制器、测头测座、软件全自主研发，安全可控。

测控部分

测控部分的配置可以根据需求进行选择不同的型号和品牌。

1、控制器

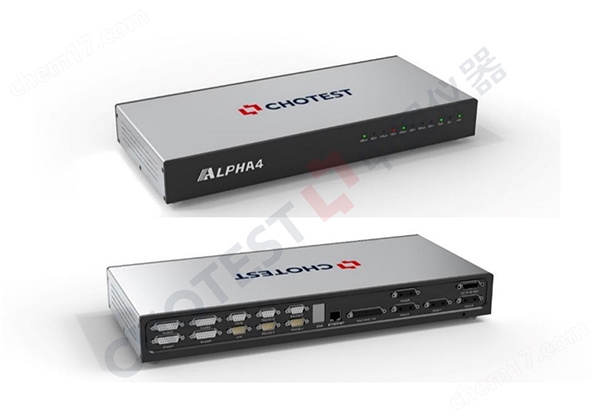

中图Alpha系列控制器，是中图自主研发的三坐标控制器，可以匹配中图自己研发的测头测座系统和主机系统。

性能特点：

全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

微秒级速度前瞻轨迹规划算法，实现高效平滑运动和高空间运动重复性；

控制器符合I++标准，能兼容市面上的主流测量软件。

2、测座

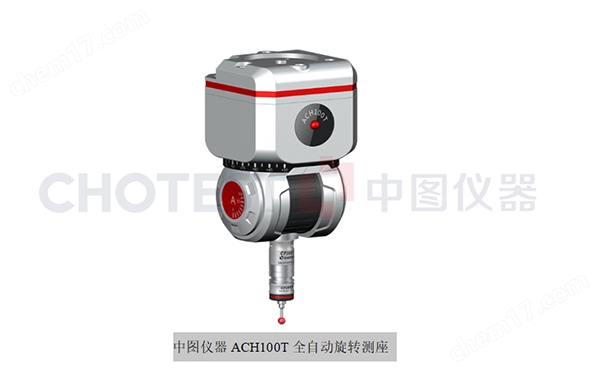

ACH100T全自动旋转测座为中图仪器自主研发的自动旋转测座，可实现测头在A 轴和B 轴以7.5 度为增量移动，该测座具有720个可重复定位空间位置，可配置长达300mm 加长杆。精度超进口测座。

性能特点：

测座能实现A角度0-105°，B角度-180°-﹢180°的运动；

测座采用精密的6点定位，实现测座的高定位精度；

关键零部件采用复合材料、高强度材料；

测座通过动态防撞、静态防撞设计，确保测座的使用安全。

3、测头

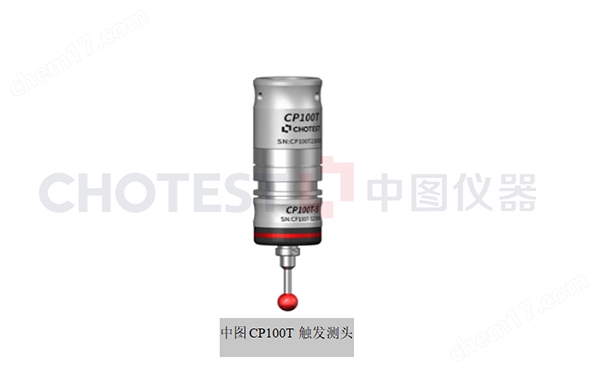

CP100T触发测头为中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，经过长时间的反复对比测试，性能优于同类型进口测头。精度高，稳定性好。

4、测量软件

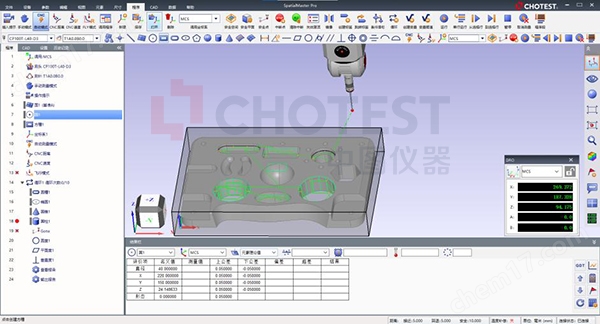

Power DMIS测量软件是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过了德国PTB认证。

主要特点：

（1）界面简洁友好，互动性强。各功能模块易识别和理解，用户可以快速上手；

（2）机型库、测头系统、I++插件、DMIS转化功能，极大提高软件的兼容性和适配性，并得以丰富各种应用场景；

（3）概要程序模式消除掉冗长的DMIS代码显示，大大降低对用户编程技能的要求，参数化视图交互功能实现所设即所测；

（4）创建元素提供多种测量和构造方法，用户可以按需设置，既增加测量应用场景，又通过丰富的视图工具快捷设置视图显示；

（5）提供路径显示和碰撞检测，利于直观形象的查看设备运动路径，保证安全高效测量；

（6）数据中心提供丰富多样的数据管理功能，可实现数据的本地化管理，也可按客户需求导入数据库，适用于各类企业和行业。
