液体绝缘材料介质损耗因数和直流电阻率测试仪

GDAT-C1

直接联系

北京北广精仪仪器设备有限公司

中国

产品规格型号
参考报价:

5-10万元

品牌:

北京北广精仪

型号:

GDAT-C1

关注度:

656

产品介绍

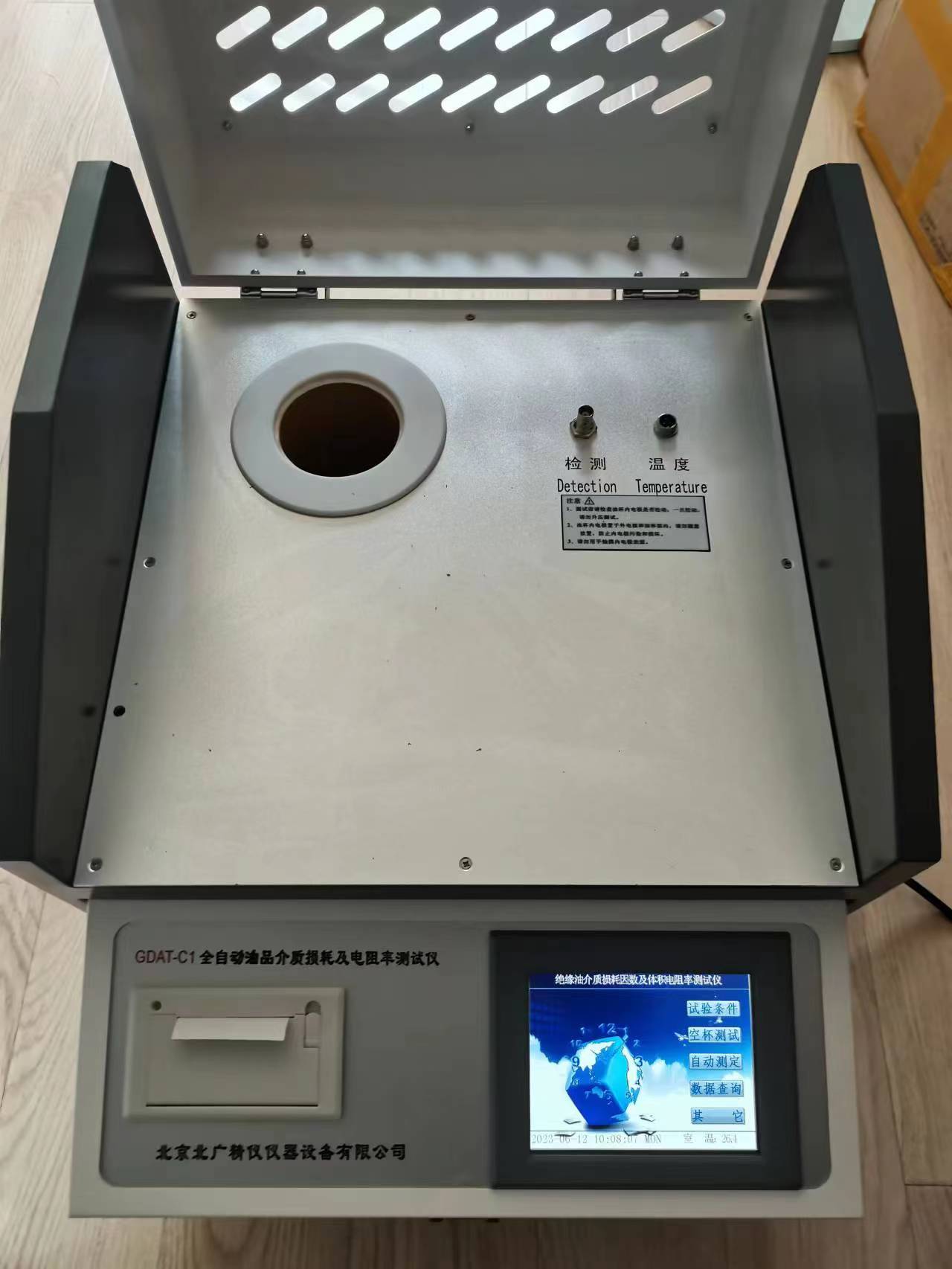

液体绝缘材料介质损耗因数和直流电阻率测试仪GDAT-C1

测量范围电容5pF~200pF分辨率电容0.01pF

介损0.00001~100介损10-5

电阻率 2.5MΩm~20TΩm 电阻率 0.001M

测量精度电容0.5%+1PF 控温精度±0.5℃

介损±(0.5%读数+0.0001) 控温范围0~125℃

电阻率 ±10%读数 交流电压AC 0-2200V

直流电压DC 0-600V

环境温度0~40℃ 环境湿度<80%RH

工作电源AC220V±10%

(50±1)Hz外形尺寸 420mm*380mm*385mm

功率100 W重量21Kg(不含油杯)

一、核心功能与技术特点

‌双参数测量‌

介质损耗因数:反映绝缘油在交变电场中能量损耗程度,测量范围通常为0.00001~1,分辨率达10⁻⁵级。

体积电阻率:表征绝缘油的导电性能,量程覆盖2.5MΩ·m至20TΩ·m(部分型号扩展至100TΩ·m)。

‌关键技术‌

采用三电极油杯设计,符合GB/T5654-2007标准,消除杂散电容干扰。

集成中频感应加热与PID控温,温度范围室温~120℃,控温精度±0.5℃。

应用DSP+FFT信号处理技术,抗干扰能力提升,数据稳定性优于传统机型。

‌自动化操作‌

一键式全流程测试,自动完成升温、数据采集、计算及存储。

配备7英寸触摸屏,支持实时曲线显示和历史数据导出。

二、典型应用场景

‌电力行业‌:变压器油新油验收及运行油定期检测。

‌科研领域‌:绝缘材料电性能研究,如临界导电特性分析。

‌质量控制‌:抗燃油、电缆油等工业用绝缘介质性能评估

三、安全与标准

‌安全机制‌:开盖断电保护、高低压短路报警。

‌符合标准‌:GB/T5654-2007、IEC 60247-200426。

液体绝缘材料介质损耗因数和直流电阻率测试仪GDAT-C1

如何操作绝缘油介质损耗及体积电阻率测试仪

一、测试前准备

‌设备检查‌

确认仪器接地可靠,电源为AC220V±10%。

检查油杯电极间距是否为2mm(符合GB/T5654-2007标准)。

‌样品预处理‌

使用石油醚和无水乙醇清洗电极杯,烘干后测量空杯电容(标准值40±1pF)。

油样需过滤脱水(含水量≤10ppm),静置30分钟后恒温至90℃±0.5℃。

‌安全防护‌

佩戴防油手套,测试区域保持干燥通风,远离易燃物。

二、测试操作步骤

‌装样与参数设置‌

用注射器将油样注入电极杯至溢出,确保无气泡(气泡会导致tanδ误差>5%)。

设置温度(通常90℃)、交流电压(200~2200V)及直流电压(0~500V)。

‌启动测试‌

关闭箱盖后启动设备,仪器自动完成:

中频感应加热(PID控温±0.5℃);

介损测量(分辨率0.00001)及电阻率测量(量程2.5MΩ·m~20TΩ·m);

数据存储(可保存100组)并打印结果。

‌异常处理‌

tanδ突增,需检查电极污染或残留气泡;

遇紧急情况可立即关闭总电源。

三、测试后维护

‌设备清洁‌

测试后用石油醚清洗油杯,检查硅胶密封圈是否老化。

‌定期校准‌

每月使用标准油样(如GB-2025-REF)验证精度,误差>3%需返厂检修。

四、关键注意事项

‌高压安全‌:测试期间禁止触碰电极杯(安全距离>0.5m),开盖自动断电;

‌温度控制‌:油杯表面高温(可达120℃),取杯时防烫伤;

‌数据有效性‌:两次电阻率测量值差异应≤35%,否则需重复测试。

液体绝缘材料介质损耗因数和直流电阻率测试仪GDAT-C1

绝缘油介质损耗测试仪 三电极式结构油杯原理

绝缘油介质损耗测试仪的三电极式结构油杯是其核心测量部件,其工作原理和设计特点如下:

‌一、结构组成‌

‌电极配置‌

‌高压电极‌:施加交流/直流测试电压(通常0~2000V AC或0~500V DC)。

‌测量电极‌:接收电流信号,用于计算介质损耗和电容参数。

‌保护电极(屏蔽电极)‌:消除边缘电场干扰和泄漏电流的影响。

‌极间距‌:固定为2mm,确保电场分布均匀。

‌材质与工艺‌

电极杯采用特种玻璃或陶瓷一次成型,避免漏油和污染。

部分型号采用SF6充气标准电容器,减少环境温湿度对测量的干扰。

‌二、工作原理‌

‌介质损耗测量(tanδ)‌

油样作为电介质填充在电极间,形成平行板电容器结构。

施加交流电压后,油中分子极化与摩擦导致能量损耗,表现为电流与电压的相位差(tanδ)。

通过DSP进行FFT运算,精确计算tanδ和电容值(Cx)。

‌体积电阻率测量(ρ)‌

施加直流高压,测量微弱泄漏电流。

根据欧姆定律计算电阻率,

其中,AA为电极面积,dd为极间距。

‌温度控制‌

中频感应加热+PID算法,实现非接触式均匀升温(控温精度±0.5℃)。

‌三、技术优势‌

‌抗干扰设计‌

保护电极屏蔽杂散电容和泄漏电流,提高测量精度。

数字滤波技术抑制电磁干扰(如工频噪声)。

‌自动化功能‌

集成温控、采样、计算于一体,支持一键式操作。

数据自动存储(如100组结果)并支持打印。

‌四、应用场景‌

‌电力设备维护‌:检测变压器油老化或污染。

‌新油验收‌:验证绝缘油是否符合GB/T5654-2007等标准。
