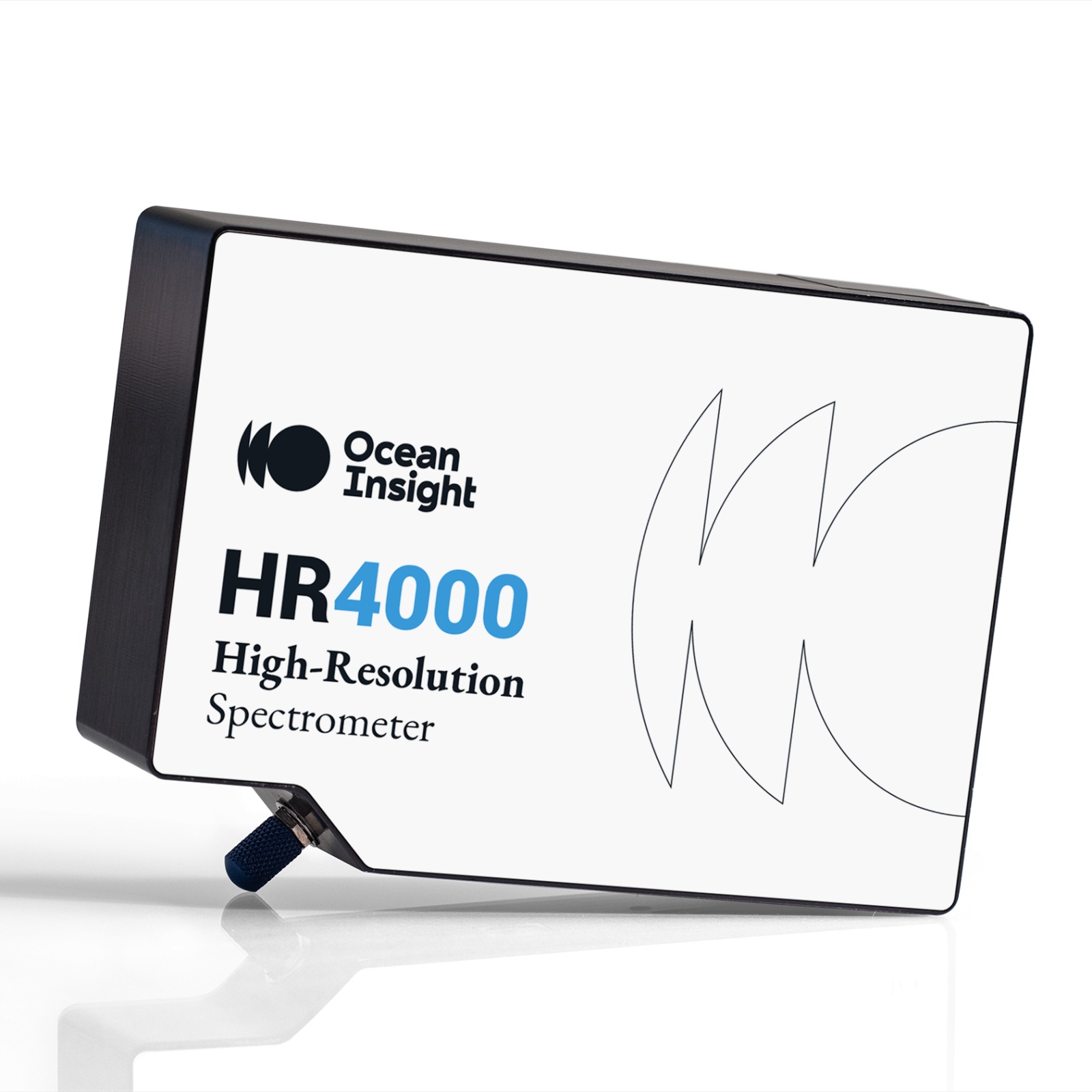

仪器简介：

HR4000CG复合光栅光谱仪采用**光栅技术并使用滤光片消除二三级衍射的影响，从而达到200-1100nm波长范围和0.75nm光学分辨率(FWHM)。HR4000CG光谱仪采用预配置设计-所有的光学平台选件都为您预先选定。

技术参数：

物理特性

尺寸： 148.6 mm x104.8 mm x 45.1 mm

重量： 570克

探测器： 东芝TCD1304AP 线性阵列CCD

像元： 3648像元，单个像元尺寸8µm×200µm

像元阱深： ~100，000 电子

灵敏度 400 nm: 130 光子/计数值; 600 nm: 60 光子/计数值

光学平台

设计： f/4， 非对称交叉Czerny-Turner光路

焦距： 101.6mm 输入；101.6mm输出

入射孔径： 5µm 狭缝

光栅选择： HC-1，300线光栅

光纤连接器: SMA905，0.22数值孔径单纤芯

光谱特性

波长范围： 200-1100nm，***范围i200-1050nm

光学分辨率： 0.75 nm FWHM

信噪比： 300:1 (全信号)

暗噪音: 12RMS计数值

动态范围：2 x 108 (系统)， 1300:1 单次探测

积分时间： 3.8ms到10s

电子特性

功耗： 250 mA @ 5 VDC

数据传输速度： 全扫描到内存，USB2.0为5ms， USB1.1为18ms

输入/输出： 10个数字、可编程通用输入输出口

模拟通道： 一个13位模拟输入，一个9位模拟输出

操作系统： USB端口：Windows 98/Me/2000/XP， Mac OS X 和 Linux

串行端口： 任意32位Windows 操作系统

主要特点：

复合光栅&滤光片

HR4000CG使用HC-1光栅，它是一种**的可变闪耀波长光栅，提供的波长范围是200-1100nm。（尽管预配置光栅的波长范围是200-1100nm，***的范围在200-1050nm之间，请参照HC-1光栅效率曲线）。还采用了OFLV-200-1100可变长通滤光片以消除二级和三级衍射的影响。光栅和滤光片在出厂时就安装并固定就位。

光学平台

使用"HR"光学平台，5µm入射狭缝，并升级为UV4紫外窗片用以增强光谱仪的紫外区特性。HR4000CG是HR2000CG的升级型产品，使用3648像元的线性CCD阵列探测器在200-1100波长范围内提供更好的光学分辨率。

USB2.0和数字输入/输出接口

通过USB接口与PC连接，软件将从光谱仪上读取数据配置设备。也提供10个可编程的数字输入/输出接口，一个模拟输入口和一个模拟输出口。
