仪器简介：

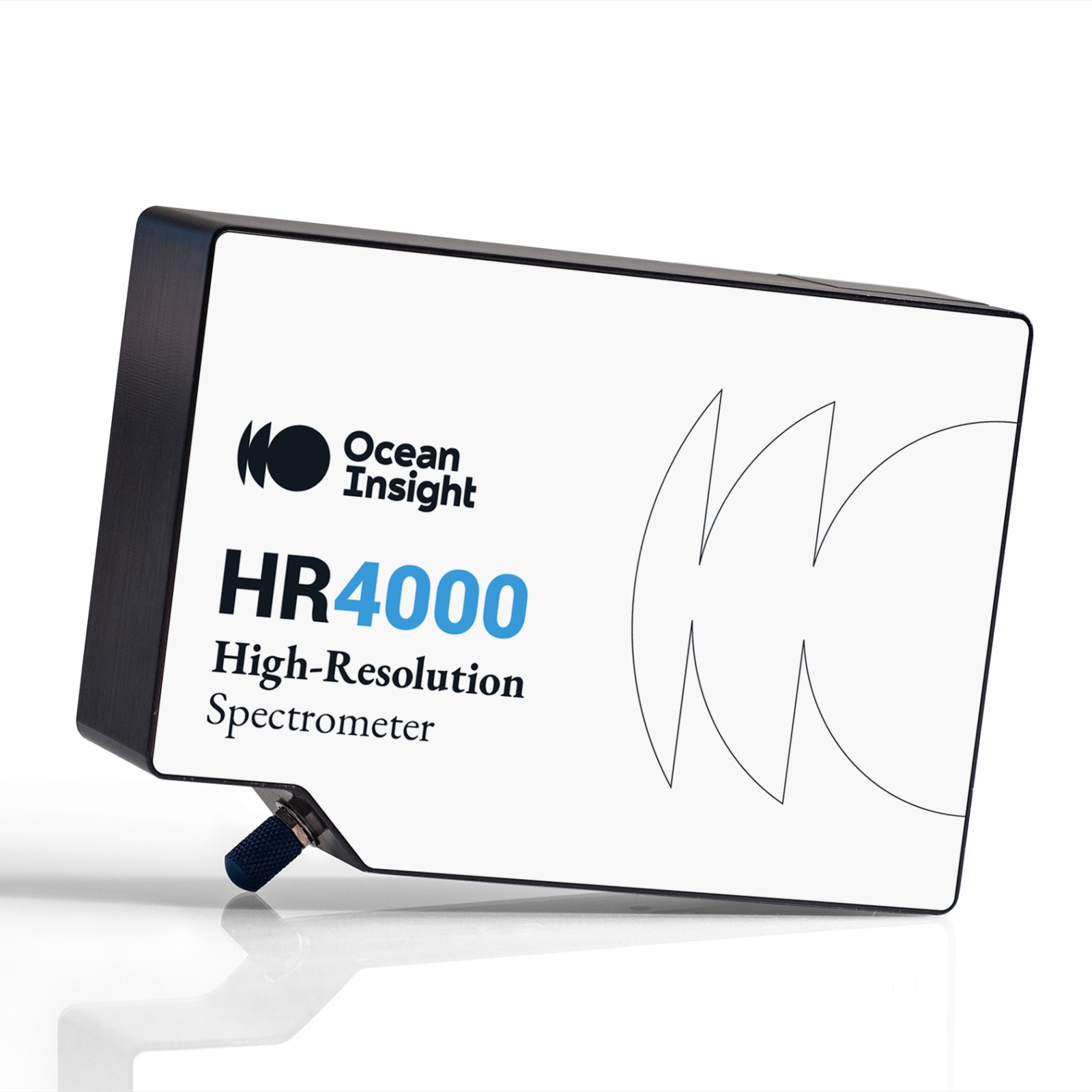

我们提供所有的透射测量所需要的光学组件。下面列出了一个典型的订单，其中列出了一台HR4000高分辨率光谱仪，配置了新的HC-1复合光栅，该光栅提供了200-1100nm的波长范围。另外，我们建议再选配一个DT-MINI-2氘卤钨灯，加上光纤、准直透镜和一个固定器，用来采样。

技术参数：

技术规格

尺寸: 148.6 mm x 104.8 mm x 45.1 mm

重量: 570 g

功耗: 450 mA @ 5 VDC

探测器: 3648-像元线性CCD阵列

波长范围: 200-1100 nm

光学分辨率: ~1.0 nm FWHM

光栅: HC-1， 300线/毫米 光栅

入射孔径: 25μm宽度狭缝

消除高阶衍射滤光片: 安装 OFLV-200-1100

焦距: f/4， 101 mm

动态范围: 2 x 108 (系统); 2000:1对于单次获取数据

杂散光: <0.05% at 600 nm;

<0.10% at 435 nm

数据传输速率: 全光谱输入内存

USB2.0为4ms

USB1.1为18ms

操作系统: 使用USB端口：Windows 98/Me/2000/XP， Mac OS X 和 Linux 当;

串口：任何32-位Windows操作系统

输入/输出: 10个数字化可编程GPIOs＊

模拟通道: 一个13-位模拟信号输入端口

一个9-位模拟信号输出端口

＊ 需要SpectraSuite软件，OmniDriver或者我们的设备驱动来对 GPIO端口进行编程

数量 项目 描述

1 HR4000 HR4000高分辨率光谱仪，内置HC-1复合光栅; 25μm狭缝;DET4- 200-1100，探测器带有OFLV消除高阶衍射滤光片以及UV4探 测器升级

1 DT-MINI-2 微型氘卤钨组合光源

1 74-ACH 可调准直透镜支架

2 74-UV 准直透镜

2 P600-1-SR 600μm芯径光纤，长度1米

主要特点：

HR4000可测量的波长范围200-1050nm

我们推荐的适合该应用的HR4000光谱仪包含了一个**的3648像元CCD阵列探测器，**的HC-1复合光栅以及一个消除高阶衍射滤光片，提供200-1050nm（**效率）的测量波长范围，而且光学分辨率优于1.0nm(FWHM)。我们也建议配置25μm入射狭缝和一个UV2探测器升级，用来增强探测器在紫外区的响应能力。HR4000跟计算机的接口是USB2.0。

宽光谱范围的光源

DT-MINI-2氘卤钨组合光源可以在同一光路中结合连续的紫外氘灯光谱和可见近红外的卤钨灯光谱。紧凑的组合光源提供了从～200-2000nm波长范围内连续稳定的输出。

可用于多种样品的支架

74-ACH可调节准直透镜支架包含了带有多个用于安装准直透镜的螺孔的调节面板。这些面板可以用于测量**厚度～100mm的样品，这使得74-ACH可以很方便地用于大尺寸样品地透射测量。

准直透镜

74-UV准直透镜可以拧到74-ACH支架上的螺孔中，用来准直光束。这些透镜有带螺纹的内管，可以跟光纤匹配。当进行准直的时候，光束的发散角是2°或者更少。内管可以相对于透镜滑动，用来调焦。

光纤

我们的光纤既可以用来照明，也可以采样。两根600μm芯径、1米长的光纤，很容易地将74-ACH支架中的准直透镜跟HR4000光谱仪和光源相连接。
