粉体行业在线展览
粉体行业在线展览
日本氧化锆研磨球
直接联系
北京华晶国际贸易有限公司
北京
面议
北京华晶

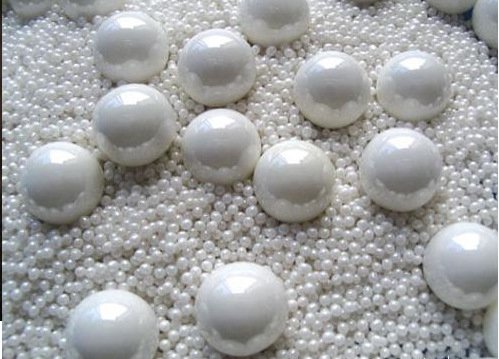

日本氧化锆研磨球
460
YTZ强化氧化锆球由纳米微纤维组织构成，高密度、高强度、高韧性，是耐磨性能良好、使用寿命长的氧化锆研磨材料，在精细陶瓷、电子零件材料、锂电池用材料、油墨、涂料、纳米材料生产等多个领域内得到广泛使用，能帮助实现纳米级别的研磨、破碎和分散。
强化氧化锆球的性能特点：
1.寿命长，降低成本：密度高，抗冲击性强，耐磨性好，不用经常更换或补足；
2.对材料污染小：氧化锆含量近95%，性能稳定，杂质含量少，对被粉碎材料的污染小；
3.粉碎效率高：高强度、高韧性，粉碎效率高，与同类产品相比粉碎时间可减少2倍以上；
4.球形均匀、粒度集中：球形标准、表面光滑无瑕疵，粒度分配集中，有助于提高粉碎效果；
5.适用于多种设备：耐冲击、磨耗少，适用于各种型号的粉碎机和搅拌机，干磨湿磨均可用；
6.纳米级粉碎：有φ0.03～0.8mm的微型球，可实现纳米级粉碎。
产品式样：
项目 | YTZ | YTZ-S |
组成 %（ZrO2+HfO2） | 94.7 | 94.7 |
密度 g/m³ | 6.0 | 6.0 |
强度 MPa | 1200 | 1200 |
硬度 HVIO | 1250 | 1280 |
弹性 GPa | 210 | 210 |
抗破坏韧性MPa√ｍ | 6.0 | 6.0 |
产品标准尺寸：
0.03mm,0.05mm,0.1mm,0.2mm,0.3mm,0.4mm,0.5mm,0.65mm;
1mm, 1.25mm,1.5mm,1.75mm,2mm,2.3mm,3mm,4mm,5mm;
10mm,15mm,20mm,25mm.
尺寸（φ、mm） | 偏差范围（mm） | 充填密度（kg/l） |
0.03 | +0.02 -0.015 | 3.5 |
0.05 | +0.03 -0.02 | 3.55 |
0.1 | +0.03 -0.02 | 3.7 |
0.2 | +0.07 -0.03 | |
0.3 | +0.07 -0.01 | 3.9 |
0.4 | +0.1 -0.05 | |
0.5 | +0.15 -0.1 | |
0.65 | 3.8 | |
0.8 |
尺寸（φ、mm） | 偏差范围（mm） | 充填密度（kg/l） |
1.0 | ±0.15 | 3.8 |
1.25 | ||
1.5 | ||
1.75 | 3.7 | |
2.0 | ||
2.3 | ||
3 | ±0.2 -0.2 | |
4 | ±0.3 | 3.6 |
5 |
尺寸（φ、mm） | 偏差范围（mm） | 充填密度（kg/l） |
10 | ±1.0 | 3.5 |
15 | 3.4 | |
20 | 3.3 | |
25 | 3.2 |

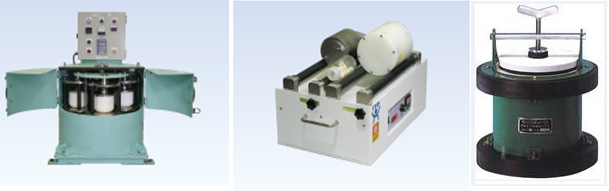

可使用于各种研磨设备，例如以下等球磨机：
实验（1）湿式自磨实验
粉碎设备：盘式磨粉机，容量700ml;
容器材质：氧化锆；
YTZ球填充量：1460g;
加水量： 300ml;
转速： 400r/min;
实验时间：24小时
实验结果: YTZ球与他家产品相比，磨耗较低，为0.03ppm/h.
实验（2）TiO2粉碎实验
粉碎设备：卧式砂磨机，容量1400ml;
容器材质：硅铝氧氮聚合材料；
YTZ球填充量：4300g;
被粉碎材料：TiO2;
转速： 1910rpm;
实验时间：5小时

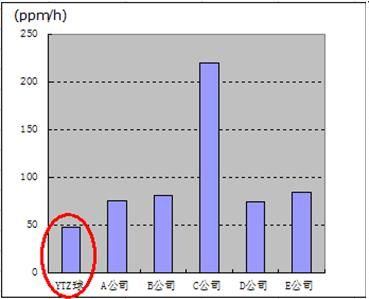

实验结果: YTZ球与他家产品相比，磨耗较低，为46ppm/h.
YTZ球对LFP材料、二氧化硅、氧化铝、锆石、钛酸钡等材料的粉碎实验效果对比表：
编号 | 成分 | 耐磨特性 | ||||
LFP材料 | SiO2 | Al2O3 | 锆石 | BaTiO3 | ||
YTZ | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
YTZ-S | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
SSA-999W | 99.9% Al2O3 | 很好 | 很好 | 很好 | 好 | 很好 |
HD | 93%Al2O3 | 一般 | 良 | 好 | 良 | 良 |
