粉体行业在线展览
粉体行业在线展览
进口氧化锆珠
直接联系
北京华晶国际贸易有限公司
北京
面议
北京华晶
进口氧化锆珠
68
尺寸（φ、mm） | 偏差范围（mm） | 充填密度（kg/l） |
1.0 | ±0.15 | 3.8 |
1.25 | ||
1.5 | ||
1.75 | 3.7 | |
2.0 | ||
2.3 | ||
3 | ±0.2 -0.2 | |
4 | ±0.3 | 3.6 |
5 |
尺寸（φ、mm） | 偏差范围（mm） | 充填密度（kg/l） |
10 | ±1.0 | 3.5 |
15 | 3.4 | |
20 | 3.3 | |
25 | 3.2 |
实验（1）湿式自磨实验
粉碎设备：盘式磨粉机，容量700ml;
容器材质：氧化锆；
YTZ球填充量：1460g;
加水量： 300ml;
转速： 400r/min;
实验时间：24小时

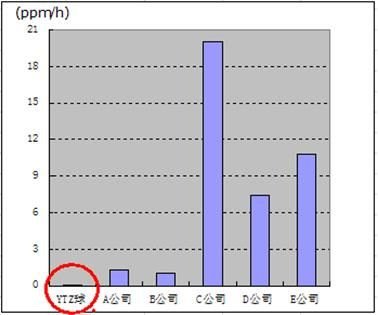

实验结果: YTZ球与他家产品相比，磨耗较低，为0.03ppm/h.
实验（2）TiO2粉碎实验
粉碎设备：卧式砂磨机，容量1400ml;
容器材质：硅铝氧氮聚合材料；
YTZ球填充量：4300g;
被粉碎材料：TiO2;
转速： 1910rpm;
实验时间：5小时

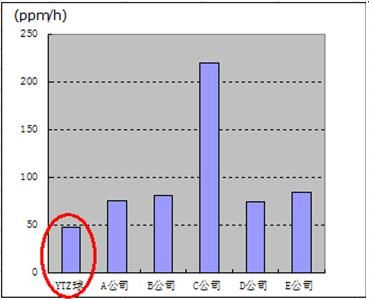

实验结果: YTZ球与他家产品相比，磨耗较低，为46ppm/h.
YTZ球对LFP材料、二氧化硅、氧化铝、锆石、钛酸钡等材料的粉碎实验效果对比表：
编号 | 成分 | 耐磨特性 | ||||
LFP材料 | SiO2 | Al2O3 | 锆石 | BaTiO3 | ||
YTZ | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
YTZ-S | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
SSA-999W | 99.9% Al2O3 | 很好 | 很好 | 很好 | 好 | 很好 |
HD | 93%Al2O3 | 一般 | 良 | 好 | 良 | 良 |
