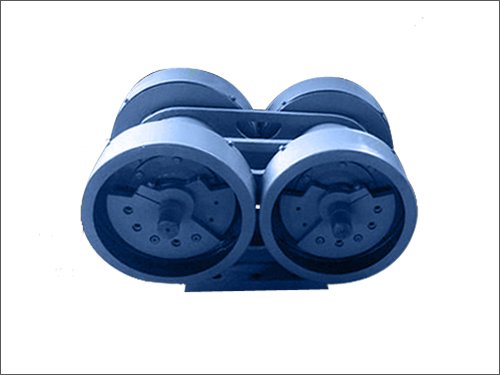

JZ系列激振器是进一步改进的新型高效振动源设备，以此做振动源的筛分设备具有处理能力大、筛分效率高、工作可靠等优点。已广泛应用于高炉槽下、烧结厂、矿厂等冶金企业。可以根据用户现场空间位置要求设计制造。
工作原理及结构特点 激振器的双轴由两台通用型电动机通过方向联轴器带动做自同步反向旋转，带动偏心块产生振动 ，电动机固定在支架上，电动机不参振。 激振器的作用和通用型振动电机相同，不同的是激振器本身并不产生振动，而是要普通电机带动，这就大大降低了维修的难度，激振器的型号和通用型振动电机相同，可以替代振动电机使用。
JZZ系列激振器技术参数（脂润滑）
| JZZ技术参数及安装尺寸表一 | ||||||||||||||||||
| 序号 | 激振器型号 | 激振力KN | 安装尺寸 | 配用电机 | ||||||||||||||
| A | B | C | D | E | F | L | M | d | ø1 | h | H | 4-ø | 4-M | 型号 | 功率KW | |||
| 1 | JZZ-130-6 | 130 | 160 | 320 | 240 | 460 | 400 | 320 | 590 | 510 | 50 | 456 | 40 | 280 | 37 | M36×2 | Y160L-6 | 7.5×2 |
| 2 | JZZ-160-6 | 160 | 160 | 320 | 240 | 460 | 400 | 320 | 590 | 510 | 50 | 456 | 45 | 290 | 37 | M36×2 | Y160L-6 | 7.5×2 |
| JZY技术参数及安装尺寸表二 | ||||||||||||||
| 序号 | 激振器型号 | 激振力KN | 安装尺寸 | 配用电机 | ||||||||||
| A | B | C | h | H | H1 | M | D | F | 4-φ | 型号 | 功率KW | |||
| 1 | JZY-80-6 | 80 | 120 | 120 | 148 | 30 | 220 | 372 | 555 | 220 | 280 | 12-25 | Y132M1-6 | 4×2 |
| 2 | JZY-80-6 | 80 | 120 | 120 | 148 | 30 | 220 | 372 | 555 | 220 | 280 | 12-25 | Y160M1-8 | 4×2 |
| 3 | JZY-110-6 | 110 | 140 | 160 | 160 | 30 | 280 | 360 | 600 | 280 | 360 | 12-30 | Y160M2-8 | 5.5×2 |
| 4 | JZY-120-6 | 120 | 155 | 170 | 190 | 35 | 330 | 400 | 718 | 320 | 400 | 12-35 | Y160M2-8 | 5.5×2 |
| 5 | JZY-120-6 | 120 | 155 | 170 | 190 | 35 | 330 | 555 | 718 | 320 | 400 | 12-35 | Y160L-8 | 7.5×2 |
| 6 | JZY-180-6 | 180 | 155 | 170 | 190 | 35 | 330 | 555 | 718 | 320 | 400 | 12-35 | Y160L-8 | 7.5×2 |
| JZY技术参数及安装尺寸表三 | 配用电机 | ||||||||||||||
| 序号 | 激振器型号 | 激振力KN | 安装尺寸 | 型号 | 功率KW | ||||||||||
| E | L | A | B | h | H | H1 | M | D | F | 4-φ | |||||
| 1 | JZY-270-6 | 270 | 530 | 980 | 178 | 168 | 40 | 390 | 600 | 980 | 370 | 450 | 12-37 | Y180L-8 | 11×2 |
| 2 | JZY-290-6 | 290 | 530 | 980 | 178 | 168 | 40 | 390 | 600 | 980 | 370 | 450 | 12-37 | Y180L-8 | 11×2 |
