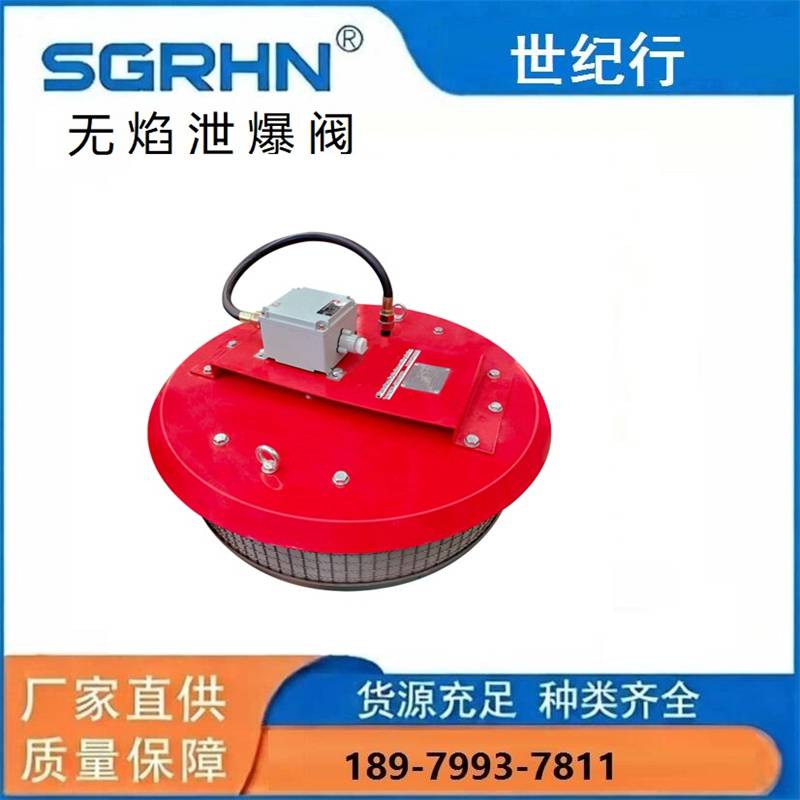

圆形无焰泄爆装置 信号反馈泄爆器结构组成（五大核心部件）

1. 圆形泄爆片（承压泄压核心，一次性）

• 类型：正拱开缝型（LF，耐负压、无碎片）、平板开缝型（PF，配背压托架）；圆形全断面破裂、无碎片飞溅。

• 材质：304/316L 不锈钢（常温 / 中温 - 20℃–450℃）、310S（高温≤600℃）、氟塑料（腐蚀工况）。

• 压力参数：5–200kPa 定制，常用 10kPa（除尘器）、20kPa（料仓），误差≤±5%。

2. 阻火芯（灭火核心，可重复使用）

• 结构：5–10 层 304/316L 不锈钢丝网（孔径 0.5–2mm）或波纹金属板，三维立体网格，耐高温≥600℃。

• 原理：火焰通过时，金属网超大表面积快速吸热，破坏燃烧自由基，瞬间降温至＜200℃，彻底灭火。

• 功能：淬熄火焰 + 截留 99.9% 粉尘 + 吸收压力波能量。

3. 圆形壳体 / 法兰（结构支撑 + 密封）

• 材质：碳钢（常规）、304/316L 不锈钢（腐蚀 / 高温）；标准圆形法兰（PN10/PN16），对夹式安装。

• 功能：精准定位泄爆片与阻火芯、密封防泄漏、防碎片护网（可选）。

4. 信号触发机构（可选，报警联动）

• 线路贴片式（≤DN80、≤450℃）：膜片表面预埋耐高温导电线路；爆破撕裂后线路断开→电路翻转→输出信号。

• 机械触发式（≥DN100、≤600℃）：夹持器内置微动开关 + 顶针；膜片爆开冲击顶针→触点切换→输出无源干接点（常开 / 常闭）。

5. 附件（选配）

• 防爆接线盒（Ex d IIB T4）、耐高温屏蔽线缆、泄爆指示器、压力 / 温度传感器、防雨罩（室外）。

•


圆形无焰泄爆装置 信号反馈泄爆器工作原理（泄压→阻火→无焰排放→联动）

1. 正常承压：泄爆片完好密封，阻火芯洁净，设备稳定运行（负压 / 常压），无泄漏、无信号输出。

2. 超压触发：粉尘爆燃 / 气体升压 / 工艺异常，压力升至设定开启压力（如 10kPa）。

3. 毫秒泄压：＜10ms 内沿刻槽全断面裂开，形成 100% 泄压通道，快速释放压力，保护设备不超压解体。

4. 阻火灭火：高温火焰（1000℃+）进入阻火芯，多层网格热交换，瞬间降温至＜200℃，火焰完全熄灭，粉尘被截留。

5. 无焰排放：仅排出低温、无焰、含少量粉尘的气体，无明火、无灼热颗粒飞溅，安全可控。

6. 信号联动（可选）：同步输出开关信号，触发声光报警 + 中控弹窗 + 风机停机 + 进料切断 + 隔爆阀关闭，阻断二次爆炸。

7. 更换复位：泄爆片一次性不可复用，需更换同参数新件；阻火芯清理粉尘后可重复使用。
