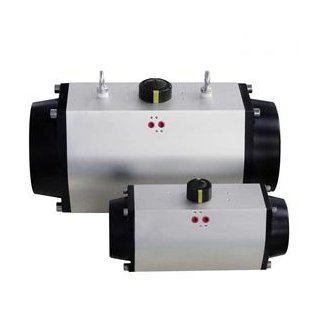

GTE气动执行器

1、紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。

2、缸体材料为压铸铝合金（铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长）。

3、气源：过滤、干燥或加油润滑的洁净空气，*小压0.1 MPa，**压力1MPa。

4、内表面的特殊处理保证*小摩擦及长久寿命。

5、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。

6、底面固定孔便于气动执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。

GTE型气动执行器的详细介绍

1、紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。

2、缸体材料为压铸铝合金（铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长）。

3、气源：过滤、干燥或加油润滑的洁净空气，*小压0.1 MPa，**压力1MPa。

4、内表面的特殊处理保证*小摩擦及长久寿命。

5、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。

6、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。

7、底部装配孔为四方形，便于与阀杆连接并可旋转45°角安装。

8、供气孔符合NAMUR标准或符合NAMUR标准的转接板。

9、轴的顶部和顶部的孔符合NAMUR标准。

10、根据需要可安装位置指示器。

11、环境温度： 标准型（使用丁腈橡胶○型圈） -20℃～ 80℃

               低温型（使用硅橡胶○型圈） -40℃～ 80℃

               高温型（使用氟橡胶○型圈） -20℃～ 150℃

12、行程调整：在0°、90°位置有±4°的可调范围。

13、外部保护：抗腐蚀性达到可在盐雾状态下工作500小时。符合ASTMB117-73标准。

14、所有出厂的执行器都进行了严格的测试，保证产品100%的合格。

GTE型气动执行器主要零件材料

缸　体：压铸铝合金ASTM6063，阳极氧化处理UNI4522。

端　盖：压铸铝合金UNI5076，外涂高强度防腐热塑性聚脂涂层。

活　塞：压铸铝合金UNI5076。

齿轮轴：钢AISI SAE 11L37（镀锌合金钢），非电镀镍板ASTMB656。

导向套：低磨擦材料醇缩醛树酯。

弹　簧：预载荷弹簧座，外层涂有粉末环氧树酯的弹簧钢。

密　封：橡胶BUNAN（根据需要可用VITON或EPDM）。

螺　丝：304不锈钢。
