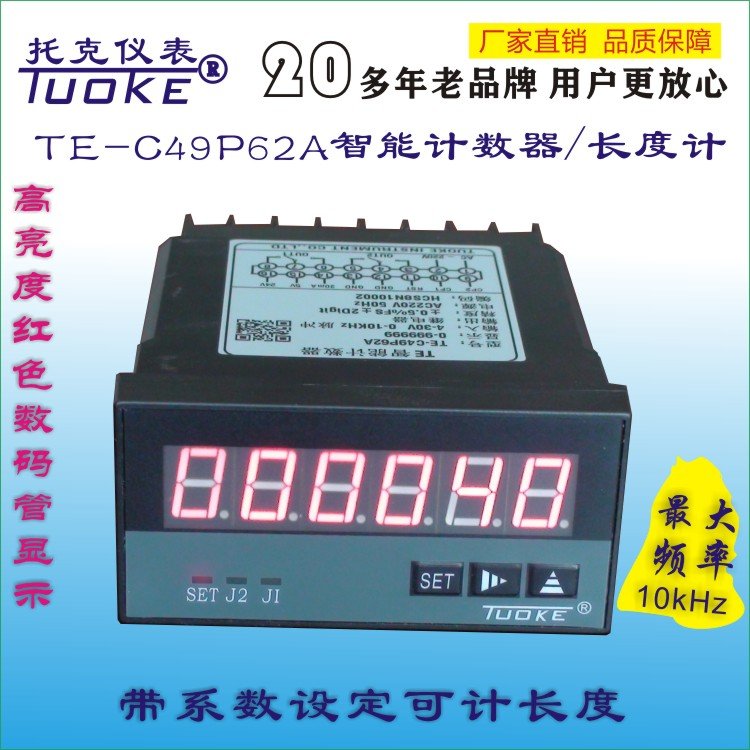

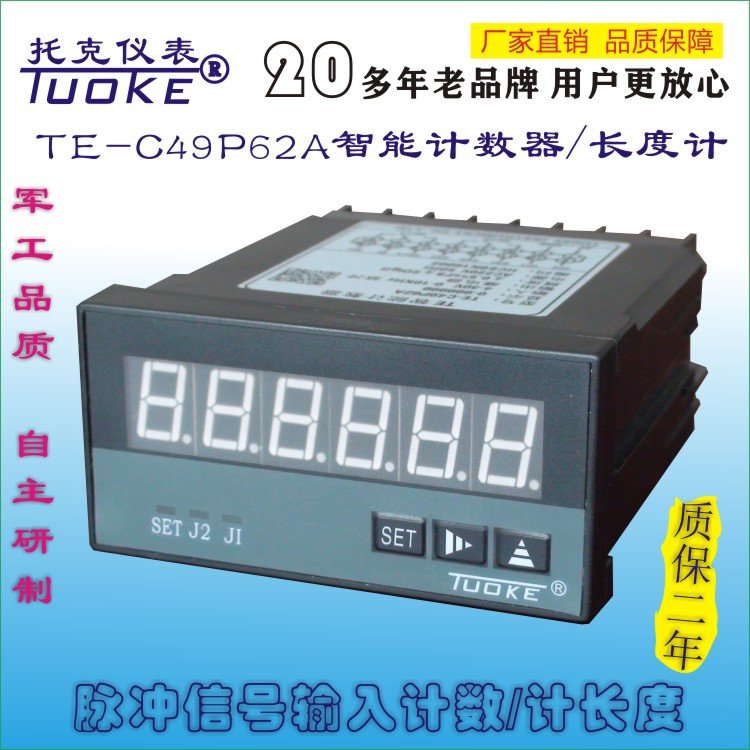

任意系数设定计数器TE-C49P62A六位显示

TE-C49P62A

直接联系

上海托克智能仪表有限公司

上海

产品规格型号

参考报价：

1万元以下

品牌：

TUOKE

型号：

TE-C49P62A

关注度：

1173

创新点：

计数器TE-C49P62A长度计

产品介绍

五、面板说明1、位选键()：当进入编程状态时,数码管中有一位闪烁,通过此键可使闪烁位从高位向低位循环移动2、增加键（Δ）：当进入编程状态时，通过此键可使闪烁位的数字由0到9循环增加。3、复位键(RST）：在正常工作时,按下复位键,计数器恢复初始状态，抬起复位键,计数器开始计数。4、功能键（SET）：在正常工作时，编程灯（SET）不亮，此时按一下功能键，编程灯亮，表示进入编程状态。六、操作指南1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用说明：1）、显示器：正常工作时,上边四位数码管显示当前计数值。下边四位数码管显示设定值。2）、计数值设定：利用增加键和位选键即可任意设定计数器的计数值、倍率值。**次按位选键（），上边**位数码管呈闪烁状态，按增加键（△），设定此数值；再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定第三位、第四位数值，即设定了四位计数值；此时再按位选键（），下边**位数码管呈闪烁状态，按增加键（△），设定此数值；然后按位选键（），下边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定下边第三位、第四位数值，即设定了计数器的倍率值（显示值等于计数脉冲数乘以倍率，倍率值范围：0.001-9.999）；这时数码管仍在闪烁，8秒种后，闪烁停止，以上所设定的计数值、倍率值便自动存入机内。注意：在整个设定过程中,应连续进行,每两步骤之间不应超过8秒钟。3）、接线端子说明：①、GND为公共端,PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数.②、RST为计数复位端，RST端与GND端接通，计数器恢复初始状态；RST端GND端断开，计数器从初始值开始计数。③、INPUT为计数输入端，开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1）2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用说明：1）、显示器：正常工作时，八位数码管显示当前计数值。2）、计数值设定：利用增加键和位选键即可任意设定计数器的计数值、倍率值。先按位选键（），上边**位数码管呈闪烁状态，按增加键（△），设定此数值；再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值；依次类推，设定上边第三位、第四位数值，下边**位、第二位、第三位、第四位数值，即设定了计数器的计数值，再按位选键（），只有上边四位数码管亮，且**位数码管闪烁，按增加键（△），设定此数值，再按位选键（），上边第二位数码管闪烁，按增加键（△），设定此数值，依次类推，设定上边第三位、第四位数值，即设定了计数器的倍率值（显示值等于计数脉冲数乘以倍率，倍率值范围：0.001-9.999）；这时数码管仍在闪烁，8秒种后，闪烁停止，以上所设定的计数值、倍率值便自动存入机内。3）、接线端子说明：①、GND为公共端，PAU为计数选择端,计数选择端PAU与公共端GND相接,计数为倒计数,反之为正计数. ②、RST为计数复位端，RST端与GND端接通，计数器恢复初始状态；RST端GND端断开，计数器从初始值开始计数 ③、INPUT为计数输入端，开关量、电平脉冲两种输入信号兼容。开关量如常开触点、光电对管。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1）3、TE-□49P62A（六位智能数显计数器/长度计）使用说明1)、功能键（SET）：按动此键将按如下顺序选项①在正常工作时，编程灯（SET）不亮，此时按一下功能键，编程灯亮，表示进入编程状态。同时继电器1指示灯（J1）亮，这时可通过位选和增加键，设置继电器1的动作值（当显示值大于或等于该值时继电器1吸合，否则释放）。 ②再按动功能键，J1灯灭，继电器2指示灯（J2）亮，此时可设定继电器2的动作值（当显示值大于或等于该值时继电器2吸合，否则释放）。

③继续按动功能键，J1和J2同时亮，此时可设定倍率(计数值乘以倍率即为显示值，倍率值范围：0.001-65.535）。

④再按动功能键,J1和J2灯同时灭。可以设定计数初始值(每次复位都会使显示回到初始值).

⑤继续按动功能键，此时可通过位选键，设置小数点。

⑥*后再按动一次功能键，编程灯灭，计数器进入正常工作状态，当继电器1吸合时J1灯亮，释放则灭；继电器2吸合时J2灯亮，释放则灭.

2）、计数输入端：输入1为减1计数，输入2为加1计数，可接入开关量也可接入电平脉冲。电平脉冲：低电平：-30V—+0.6V；高电平：+4V—+30V。（见图1)

七、继电器工作方式

N方式：上电仪表工作，达到或超过设定值时继电器吸合。
C方式: 上电仪表工作，达到或超过设定值时继电器释放。
R方式: 上电仪表工作，达到或超过设定值时继电器吸合；5秒后，仪表自动复位，重新开始工作。
