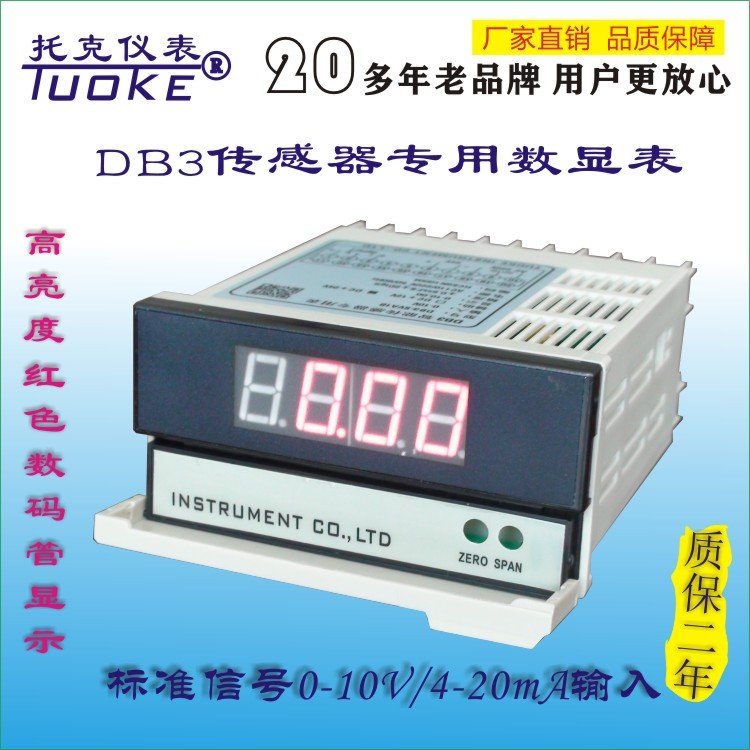

输送设备DB3传感器专用数显表DB3-SVA1B各种传感配用

DB3-SVA1B

直接联系

上海托克智能仪表有限公司

上海

产品规格型号

参考报价：

1万元以下

品牌：

TUOKE

型号：

DB3-SVA1B

关注度：

1199

创新点：

传感器专用数显表DB3-SVA1B

产品介绍

特点⊙ 产品主要适用于各种具有线性输出特性的传感器或其他测量设备,如压力.重量.温度.湿度等的测量显示.⊙ 具有小数点设定.比率.量程及零点调整功能.⊙ 具有模拟变送输出功能.⊙ 带辅助电源输出+12V.+24V◎ 工作电流AC 110/220V 50/60Hz一、型号及含义二、技术参数测量功能与各种传感器本配套测量输入方式电流:4-20mA(0-20mA),电压:0-10V(0-1V,1-5V.0-5V,0-200mV)测量精度±0.5%F.S±2个字(23℃±5℃)采样速度约2.5次/秒**显示1999 自由设定小数点显示红色数码管高14.2mm变送输出负载≤600Ω功耗≥3.5VA 操作温度0~50℃电源AC 110/220V±10%,50/60Hz耐压AC 2000V 1min绝缘电阻DC 500V ≥100MΩ重量350g三、功能设定在进行量程和小数点切换时,必须把线路板从机壳上卸出,可以看到下图所示插针位置1.量程设定(如图1)短路插位置20mA10V5V1V200mV输入量程4~20mA/0~20mA0~10V0~5V/1~5V0~1V0~200mV2.小数点设定(如图2)当你移到插针上的短路插,就可以得到图2所示小数点位置.注:该仪表出厂时设定量程0~10V,相应的显示0~2000,用户根据自己的实际使用情况选择你所需要的量程和小数点位置.四、显示值调节在进行比率和零点调节时.必需打开前面的活动盖.调节孔如图3所示;1. 比率调节比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值.2.零点调节零点调节功能,顺时针调节仿偏负,逆时针调节偏正.注意:调节SPAN比率值和量程设定后,必须检查零点看是否需要重新调整,调零点时必需在零输入或者输入一个所需调垅零值,如4-20mA输入.4mA输入时,需显示零时则要在输入端输入4mA信号而调垅零.为了减少误差,请重复调整SPAN及ZERO.五、连接图六、外形尺寸及开孔尺寸七、使用保存注意事项1、使用前，仪表需通电予热15分钟。 2、适宜使用环境温度0∽+40℃，相对湿度85%以下。3、本仪表本校准时间间隔为一年。 4、若输入信号伴随高频干扰，应在线里用高频过滤器。 5、输入导线不宜过长，如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。 6、若长期存放未使用，请每三个通电一次，通电时间不少于4小时。
