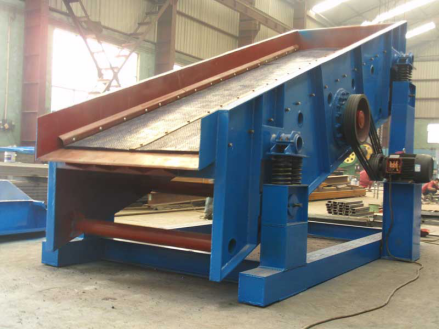

圆振动筛
直接联系
石城县宝山矿山设备有限公司
江西
面议
宝山矿山
圆振动筛
703
【产品简介】
一款筛箱做圆周运动、性能稳定的振动筛。
【生产能力】
80～1700t/h
【产品改进】
采用环槽铆钉联接、板块式筛箱，结构先进，坚固耐用；采用低应力减振弹簧，运行噪声小；
采用超重型大游隙轴承，运转温度低，寿命长；采用偏心轴加偏心块式激振器，筛分效率高、处理量大。
优势特点
筛网可采用耐磨橡胶材料制作，使用寿命长。
筛框结构强度高。
大游隙轴承运转温升低。
机械结构合理、噪声小，筛分效率较高。
环槽铆钉联接、结构先进，坚固耐用。
处理量大，零部件通用性强，维修方便。
筛网分类
筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛面有单层和双层两种，各类筛板均能满足筛分效率较高、寿命长、不堵孔的要求。
宝山圆振动筛所用的耐磨筛网可根据受料负荷的不同，分为轻型(HD60橡胶)筛网、中型(HD70橡胶)筛网和重型(HDS橡胶)筛网四种，供用户选择。

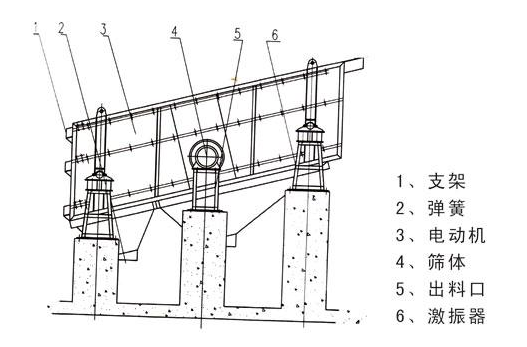

设备拆分图
产品应用
圆振动筛适宜采石场筛分砂石料，也可供选矿、建材、电力等行业作产品分级用。
型号 | 筛面 | **给料粒度 (mm) | 处理能力（t/h) | 功率(kW) | 重量(kg) | ||
面积（m2) | 倾角（° ) | 筛孔尺寸（mm) | |||||
YA1236 | 4.3 | 20 | 6~50 | 200 | 80~240 | 11 | 4905 |
2YA1236 | 80~240 | 5311 | |||||
YA1530 | 4.5 | 80~240 | 4675 | ||||
YA1536 | 5.4 | 100~350 | 5137 | ||||
2YA1536 | 400 | 100~350 | 15 | 5624 | |||
YAH1536 | 30~150 | 160~650 | 11 | 5621 | |||
2YAH1536 | 30~150; 6~50 | 160~650 | 15 | 6045 | |||
YA1542 | 6.5 | 6~50 | 200 | 110~385 | 11 | 5515 | |
2YA1542 | 30~150 | 110~385 | 15 | 6098 | |||
YA1548 | 7.2 | 6~50 | 120~420 | 5918 | |||
2YA1548 | 6~50 | 120~420 | 6321 | ||||
YAH1548 | 7.2 | 30~150 | 400 | 200~780 | 6842 | ||
2YAH1548 | 7.2 | 30~150 ； 6~50 | 200~780 | 7404 | |||
YA1836 | 6.5 | 30~150 | 200 | 140~220 | 11 | 5205 | |
2YA1836 | 6.5 | 30~150 | 140~220 | 15 | 5946 | ||
YAH1836 | 6.5 | 30~150 | 400 | 220~910 | 11 | 5900 | |
2YAH1836 | 6.5 | 30~150； 6~50 | 220~910 | 15 | 6353 | ||
YA1842 | 7.6 | 6 ~150 | 200 | 140~490 | 15 | 5829 | |
2YA1842 | 7.6 | 6 ~150 | 140~490 | 15 | 6437 | ||
YAH1842 | 7.6 | 30~150 | 400 | 450~800 | 15 | 6352 | |
2YAH1842 | 7.6 | 30~150； 6~50 | 450~800 | 15 | 7037 | ||
YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | 15 | 6289 |
2YA1848 | 8.6 | 200 | 150~525 | 15 | 6624 | ||
YAH1848 | 8.6 | 30~150 | 400 | 250~1000 | 15 | 7122 | |
2YAH1848 | 8.6 | 30~150； 6~50 | 400 | 250~1000 | 15 | 7740 | |
YA2148 | 10 | 6~50 | 200 | 180~630 | 18.5 | 9033 | |
2YA2148 | 10 | 6~50 | 200 | 180~630 | 22 | 10532 | |
YAH2148 | 10 | 13~200 | 400 | 270~1200 | 18.5 | 10430 | |
2YAH2148 | 10 | 30~150； 6~50 | 400 | 270~1200 | 22 | 11190 | |
YA2160 | 12.6 | 6~80 | 200 | 230~800 | 18.5 | 9926 | |
2YA2160 | 12.6 | 6~50 | 200 | 230~800 | 22 | 11249 | |
YAH2160 | 12.6 | 30~150 | 400 | 350~1500 | 30 | 12490 | |
2YAH2160 | 12.6 | 30~150； 6~50 | 400 | 350~1500 | 30 | 13858 | |
YA2448 | 11.5 | 6~50 | 200 | 200~700 | 18.5 | 9834 | |
YAH2448 | 11.5 | 6~50 | 400 | 310~1300 | 30 | 11830 | |
2YAH2448 | 11.5 | 30~150； 6~50 | 400 | 310~1300 | 30 | 13012 | |
YA2460 | 14.4 | 6~50 | 200 | 260~780 | 30 | 12240 | |
2YA2460 | 14.4 | 6~50 | 200 | 260~780 | 30 | 13583 | |
YAH2460 | 14.4 | 30~150 | 400 | 400~1700 | 30 | 13096 | |
2YAH2460 | 14.4 | 30~150； 6~50 | 400 | 400~1700 | 30 | 14455 | |
