【产品简介】

一款自吸气的机械搅拌式棒型浮选机。

【有效容积】

1～4m3

【产品改进】

槽底与棒条之间设有凸台，起向导作用，可加快浆气混合物冲向槽底的速度； 槽底与棒条之间设有弧形稳流板，可向槽体四周运动，使其在槽内均匀分布，并呈W型的轨迹运动。

优势特点

搅拌粒度较强，浆气运动轨迹好，特别适于比重大、沉降速度快、物料较粗矿物料选别。

浆、气、药混合均匀。

浮选速度快。

工作原理

棒型浮选机主要是利用叶轮或棒型轮回转所产生的负压，将空气从中空轴吸入，然后浮选轮将其分割形成微小气泡，再由叶轮或棒型轮强烈的搅拌与抛射，使得矿浆与空气充分的混合，这种浆气混合物在浮选轮的斜棒作用下，经捕收剂作用的有用矿物颗粒，选择性地附着于气泡上，上浮至矿浆面，由刮板刮入精矿槽内，从而完成分选作业。

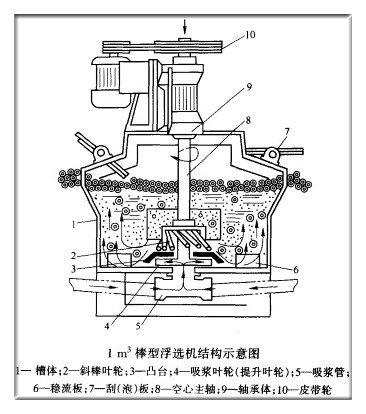

产品结构

棒型浮选机主要特点是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组，叶轮由12根斜锥棒条与一个圆盘组合而成，每根棒条与棒轮旋转的相反的方向后倾45°角，自上而下向外扩张15°的锥角。这种设计可在旋转时，斜棒的线速度越往下越大，从而增大搅拌作用。

技术参数
