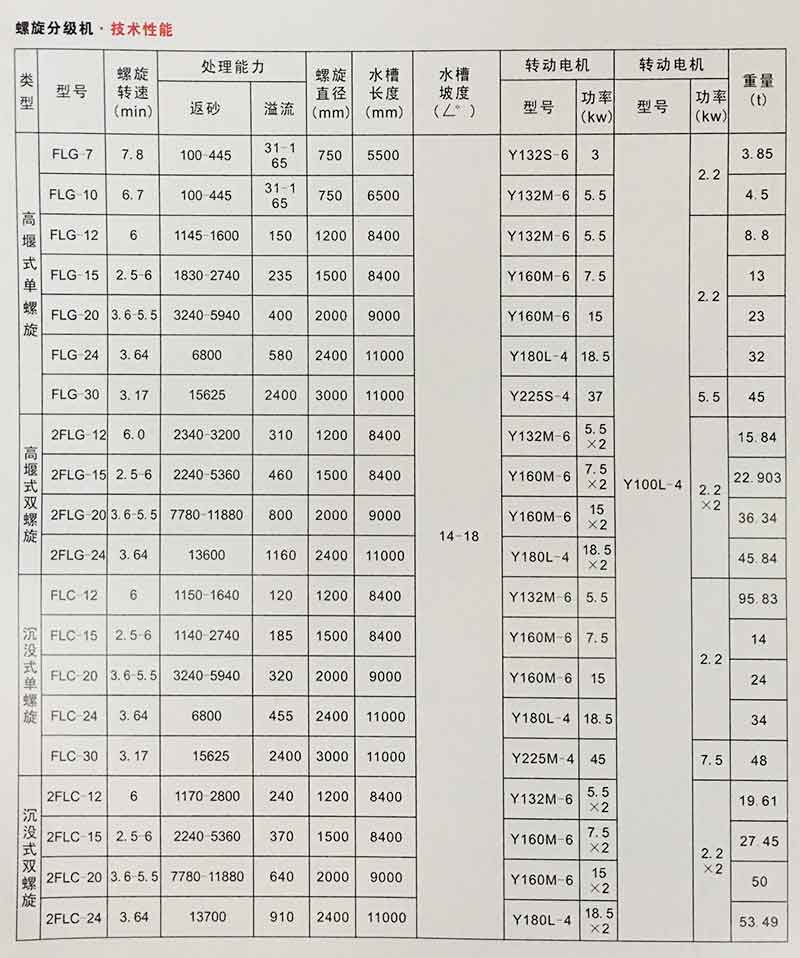

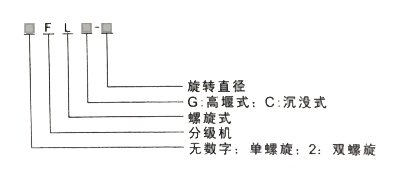

螺旋分级机主要有高堰式单螺旋分级机和高堰式双螺旋分级机、沉没式单螺旋分级机和沉没式双螺旋分级机四种形式。

　　螺旋分级机使用范围：分级机广泛用于选矿厂中与球磨机配成闭路循环分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及选矿作业中的脱泥、脱水等作业。

　　该机具有结构简单、工作可靠、操作方便等特点。分级机是借助于固体颗粒粒度大小不同，比重不同，在液体中沉降速度不同的原理，细矿粒沉降速度慢，大颗粒沉降速度快，细矿粒浮游在水中成溢流流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉分级，然后把粗料利用螺旋片旋入球磨机进料口，把分级出的细料从溢流面排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的下部支座采用轴瓦式结构，耐磨耐用，提升装置分电动和手动两种一般大型分级机采用电动提升方式，小型分级机采用手动提升方式。

　　螺旋分级机工作原理：螺旋分级机是借助于固体矿粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中被溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备。能把磨机内磨出的料粉分级，然后把粗料利用螺旋片旋入磨机进料口，把分级出的细料从液流面排出

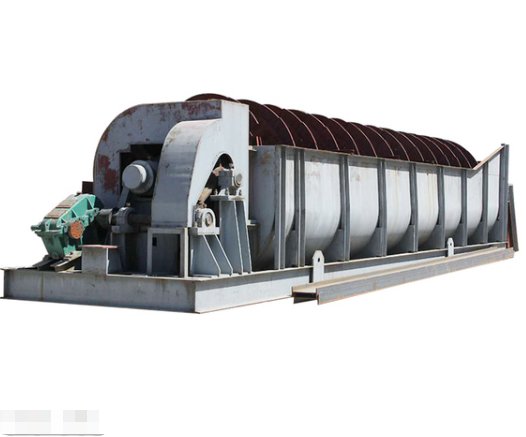

　　螺旋分级机结构：分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
