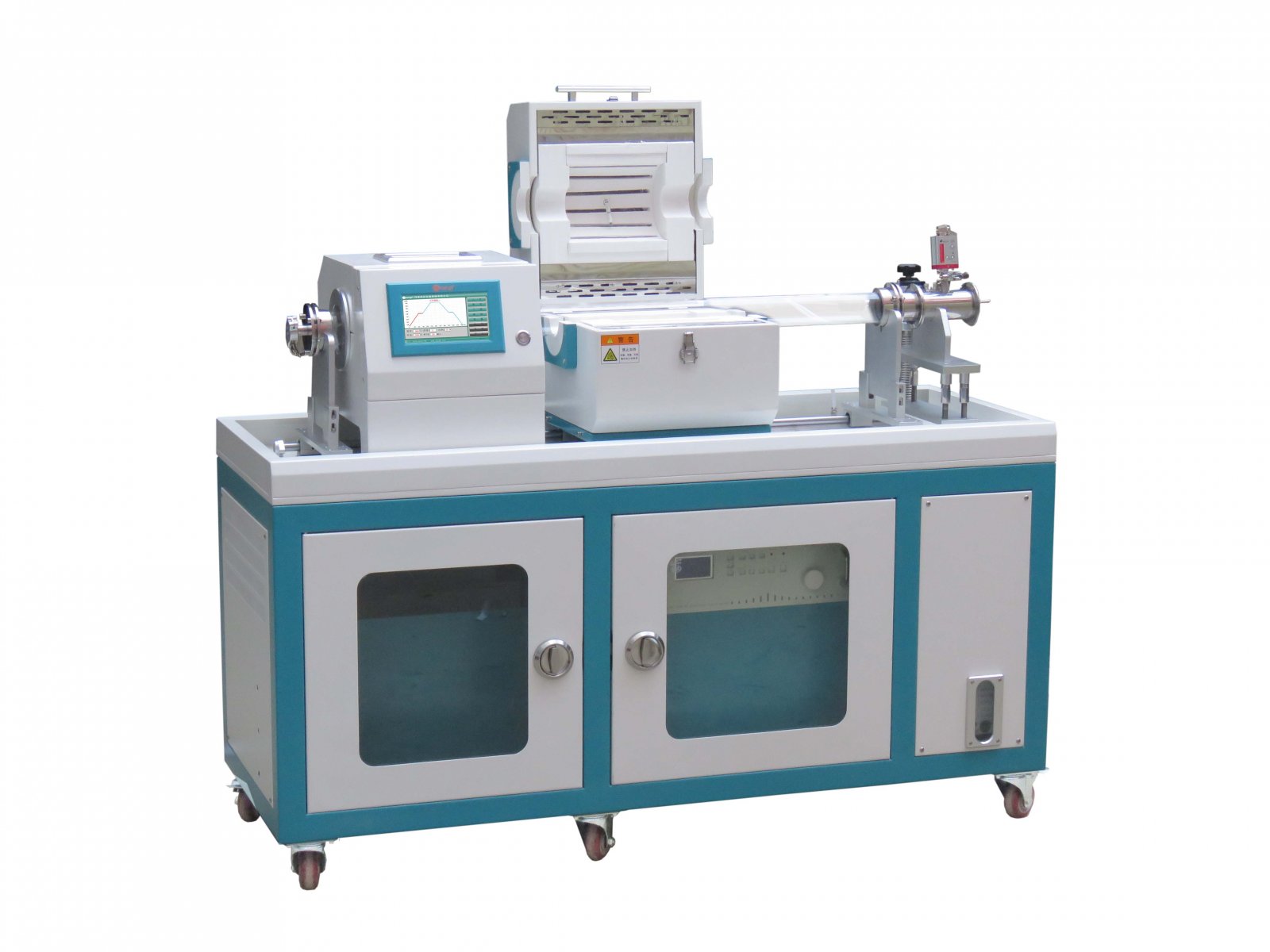

PECVD
直接联系
河南成仪设备科技有限公司
郑州
10-20万元
PECVD
2428
PECVD系统就是为了使传统的化学气象沉积（CVD）反应温度降低，在普通CVD装置的前端加入RF射频感应装置将反应气体电离，形成等离子体，利用等离子体的活性来促进反应，所以这个系统称为增强型化学气相沉积系统（PECVD）。
该型号PECVD为成仪**款，综合了国内大多数厂家的管式PECVD系统的优点，成膜质量好，针孔较少，不易龟裂。而且控制部分采用了成仪自主研发的实验电炉AIO全自动智能控制系统，使得操作更加简便，功能更加强大。
主要特点：
1. AIO控制系统——加热控制、等离子射频控制、气体流量控制、真空系统控制集中于一个7英寸触摸屏进行统一集中调节和操控，协调控制——成仪AIO控制系统；
2. 管内压力自动平衡——管内压力实时监测，自动平衡管内压力。
3. 智能气路通断——每路气体均可定时通断，省时省力；
4. 射频功率和开关定时控制——预先设定好功率的大小和打开与关闭的时间，自动运行；
5. 炉膛移动速度可调——根据实验要求，用户可设定炉膛左右移动的速度可距离；
6. 整机结构融为一体——移动方便，避免分散组装的困扰。
技 术 参 数
加热炉部分 | ||
1 | 炉膛模式 | 开启式炉膛 |
2 | 显示模式 | 7英寸触摸屏 |
3 | 极限温度 | 1200℃ |
4 | 工作温度 | ≤1150℃ |
5 | 升温速率 | 建议10℃/Min Max：30℃/Min |
6 | 加热温区 | 单温区 |
7 | 单温区长度 | 200 mm |
8 | 炉管规格 | 60*1150 mm |
9 | 控温精度 | ±1℃ |
10 | 密封方式 | 快速法兰密封 |
11 | 温度曲线 | 30段"时间—温度曲线"任意可设 |
12 | 预存曲线 | 可预存15条温度曲线 |
13 | 超温报警 | 有 |
14 | 过流保护 | 有 |
15 | 断偶提示 | 有 |
16 | 测温元件 | K型热电偶 |
17 | 炉膛材料 | 氧化铝纤维 |
18 | 外形尺寸 | 800*560*1500MM |
射频电源功率 | ||
1 | 信号频率 | 13.56 MHz±0.005% |
2 | 功率输出范围 | 5W-300W |
3 | 功率稳定度 | ±0.1% |
4 | 谐波分量 | ≤-50dbc |
5 | 供电电压 | 单相交流（187V-253V） 频率50/60HZ |
6 | 整机效率 | >=70% |
7 | 功率因素 | >=90% |
8 | 冷却方式 | 强制风冷 |
9 | 真空部分 | |
10 | 工作电电压 | 220V±10% 50~60HZ |
11 | 功率 | 500W |
12 | 抽气速率 | 2Ls |
13 | 进气口口径 | KF16 |
14 | 排气口口径 | KF16 |
15 | 转速 | 1450rpm |
16 | 噪音 | 55dB |
17 | 极限真空 | 4X10-2Pa |
气路系统（标配2路普通质量流量计，更精准的可选配） | ||
1 | 1,2气路采用DB07K系列 | |
准确度：±1.5% | ||
重复精度：±0.2% | ||
响应时间：气特性：1～4 Sec，电特性：10 Sec | ||
工作压差范围：0.1～0.5 MPa | ||
2 | 3路采用高精度CS200系列 | |
准确度：±0.35%FS ±1.0%SP | ||
线性：±0.5%FS | ||
重复精度：±0.2%FS | ||
响应时间：气特性：1Sec | ||
整机系统特色 | ||
1 | 正压测量 | -100Kpa---100Kpa |
2 | 真空测量 | 10-2Pa ～100Kpa（支持Ar测量） |
3 | 正压保护 | 支持 |
4 | 压力恒定 | 支持 |
5 | 智能气路 | 支持 |
