| VAP4纵向位移台，4英寸行程，8-32和1/4"-20螺孔 | 2 Weeks | |||||
| VAP10纵向位移台，10英寸行程，8-32和1/4"-20螺孔 | 2 Weeks | |||||
4英寸(101.6 mm)或10英寸（254 mm）的纵向行程
力矩150 in-lbs (16.9 N•m)
速释按钮可实现粗调
速释锁定销，用于高负载应用
Thorlabs的长行程纵向位移台设计用于精确定位光机械系统，在负载为50 lbs（23 kg）时力矩可高达150 in-lbs (16.9 N•m)。这些位移台利用?1.5英寸动态阻尼接杆构造，以*小化机械振动和振铃，非常适用于对于对准非常敏感的应用。
纵向位移台VAP4(/M)和VAP10(/M)分别具有4英寸(101.6 mm)或10英寸（254 mm）的行程。每个位移台顶部的精细调节旋钮可用手或用一个3/16英寸(5 mm)六角扳手或球头起子调节，以实现0.05英寸(1.27 mm)每转的运动。如果要在长行程范围上粗调，该位移台具有一个速释按钮。按下该按钮可使位移台从导杆脱离，因而可用手调节安装台面的位置。
通过一个滚珠链附接到位移台背面的一个销可置于快拆手柄中，以防止启用粗调功能。左图中可看到速释按钮和锁定销。接合锁定销后，位移台可承载的负载超过了指定负载能力（可将>100 lbs的负载安装在位移台底板上）。然而，促动精细调节旋钮所需的扭力随着位移台上负载的增大而增大。如果在粗调过程中安装台面下落了，位移台底板上的两个缓冲器可以有助于尽量减小损伤。一旦设定好所需平台高度后，可用两个附带的C15QR快拆手柄锁定接杆夹，使安装台面更稳定。
纵向安装台面为3英寸 x 6英寸 (76.2 mm x 152.4 mm)，它具有33个14"-20 (M6)和31个8-32 (M4)螺孔的阵列。可用90°安装转接件(比如AP90或AB90)将一块铝质面包板安装到该位移台台面上，如上方图中所示。位移台的底板具有六个直线型沉头孔槽，以及一个沉头孔，用来安装1/4" (M6)的安装硬件。此外，还在一个?2.00英寸(50 mm)的圆上提供两个1/4" (M6)沉头孔槽，以进行旋转定位。对于其它高负载的纵向位移应用，我们还提供一系列实验室升降台。

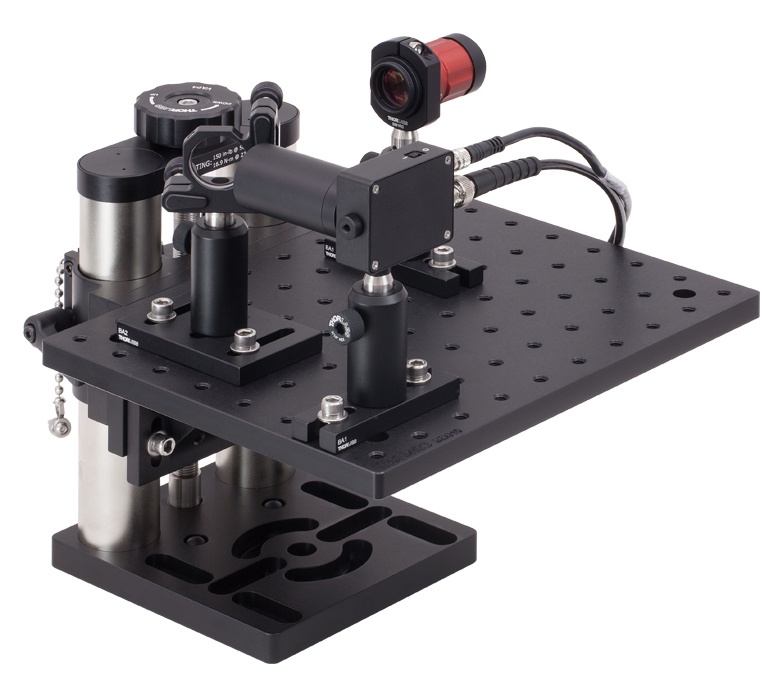

VAP4位移台支持一块铝质面包板和一个光学系统
