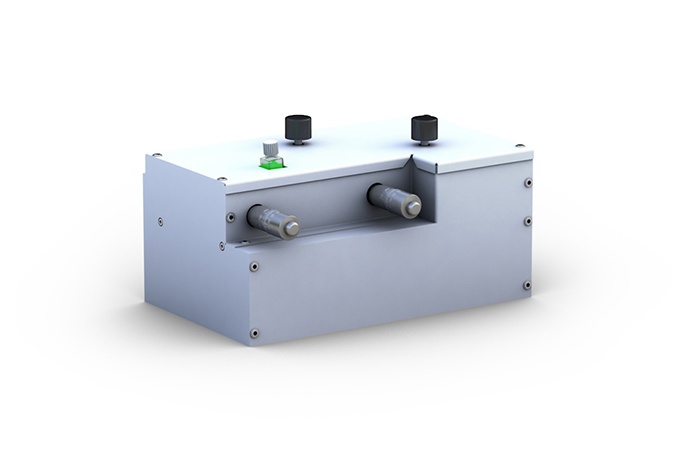

UDL/SHG
染料激光器/倍频器
脉冲染料激光器配合二倍频实现 DUV~VIS~NIR 手动调谐
UDL(可调谐)染料激光器设计紧凑小巧，采用端面泵浦技术，其不同型号可提供不同的激光谱宽输出。由于尺寸小和模块化的设计，所以非常适合被集成于特定的（工业）过程控制测量系统中。
集成MNL系列氮分子激光器与UDL染料激光器构成的可调谐激光系统可以提供覆盖DUV~VIS~NIR光谱区的可调谐纳秒级激光脉冲输出，激光脉冲具有千瓦量级峰值功率。这款染料激光器并不需要冷却系统，也不需要染料循环供给。
通过SHG二倍频器对染料激光输出频率进行倍频，使其可调谐输出范围扩展到UV区（225~400nm）。该激光器通过调节测微头来实现BBO晶体的相位匹配。
标准型号的UDL染料（可调谐）激光器针对以LTB的超长寿命工业级氮分子激光器MNL系列(337nm)作为泵浦源的配置方案做了系统优化；除此之外准分子激光器(308nm，351nm)，YAG固体激光器的倍频（355nm/266nm）也可经过客户定制优化作为UDL的泵浦光源。
本系列包括两个型号：
· UDL100——宽带输出（5~8nm）染料激光器，谐振腔由两片腔镜组成，通过更换染料池来实现调谐，具有30%的高转化效率。
· UDL200——通过测微头实现调谐，输出谱宽≤2nm，其调谐元件是利特罗自准直反射光栅。
该光学系统可提供如下输出：
· 337nm，泵源光束直接输出
· 400~950nm，染料激光器可调谐输出
· 225~400nm，染料激光器&二倍频可调谐输出
主要特点（Features）
· 超紧凑型设计
· 坚固可靠
· 高转化效率
· 手动调谐
· 可嵌入各种激光光谱应用系统
可选项(Option)
· 光纤耦合输出及光纤
· 染料池
· 对于<0.1nm输出线宽要 求，请参考染料激光器UDL
规格参数（Specifications）
UDL series | UDL 100 | UDL 200 | |
|---|---|---|---|
| Dye cell | mm | 10 | 10 |
| 谐振腔配置 | mirror / mirror | mirror / grating in Littrow configuration | |
| 调谐范围 | nm | 400 – 950 fixed wavelengths | 400 – 950 continuously tunable |
| 泵浦激光输出波长 | nm | 337 / 308 / 355 | 337 / 308 / 355 |
| 燃料激光输出带宽 | nm | 5 – 8 | ≤ 2 |
| 转换效率(典型值)1 | % | 30 | 20 |
| **重复频率 | Hz | 50 | 50 |
| 光束直径? | mm | 1.5 | 1.5 |
| 输出光束发散角(v x h) | mrad | 1 x 2 | 1 x 2 |
| 质保 | 1 year | 1 year | |
| 外形尺寸 | mm | 115 x 250 x 170 | 115 x 250 x 170 |
| 重量 | kg | 1.5 | 1.5 |
| SHG 1 | UDL 100 | UDL 200 | |
| 调谐范围 | nm | 225 – 400 | 225 – 400 |
| 转化效率(典型值)2 | % | 6 | 6 |
1：related to the pump laser
2：related to the dye laser
燃料激光系统典型规格参数
MNL 100HP 作为泵浦源 | MNL 100HP | ATM 200 | ATM 200-UV 1 | |
|---|---|---|---|---|
| 输出波长 | nm | 337.1 | 400 – 950 | 225 – 950 |
| 输出光谱带宽 | nm | 0.1 | 2 | 2 |
| 脉冲能量（典型值） | μJ | up to 225 | 40 | 2.4 |
| 峰值功率 | kW | up to 75 | 14 | 0.8 |
| **重复频率 | Hz | 30 | 30 | 30 |
输出脉冲持续时间 （脉宽FWHM，典型值） | ns | 3 | 3 | 3 |
技术规格升级变更恕无法通知
应用领域（Application）
· LIF光谱
· TRF光谱
· 时间分辨光谱
· MALDI-TOF-MS
· 医学药学领域的分析与研究
· OEM光谱测试
