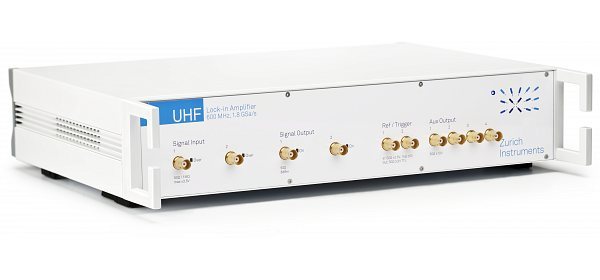

?UHFLI 600Mhz超高频锁相放大器
600 MHz超高频锁相放大器是锁相放大市场上的新标杆。本产品是许多研究员的梦想成真。他们今后可以全心专注于研究工作而不用费心自制锁相硬件。UHFLI 超高频锁相放大器同时融合频域和时域分析仪器。除此之外,**的1.8 GHz采样率平台让超敏感的相位测量成为今天的现实。它将成为ZurichInstruments的旗舰产品。
主要特点:
600 MHz 测量范围
两个独立的锁相单元
两个高性能信号发生器
每锁相单元均支持三个谐波频率
一个65k采样高速示波器
一个频率响应分析仪
一个频谱分析仪带宽为5MHz
业界的**图形用户界面
UHFLI 规格
- UHF 信号输入
频率范围 DC - 600 MHz
输入阻抗 50 Ω 或 1 MΩ || 20 pF
输入电压噪声 5 nV/√Hz (>10 kHz)
动态储备 100 dB
输入范围 (AC+DC) ±3.5 V
输入全范围敏感度 1nV to 1.5 V
A/D转换 12 bit, 1.8 GS/s
- UHF 信号输出
频率范围 DC - 600 MHz
输出范围 ±150 mV, ±1.5 V
D/A转换 14 bit, 1.8 GS/s
- 参考与纳秒触
频率范围 1 mHz - 600 MHz
接口 2个双向,2个输出,2个输入
参考频率分辨率 6 μHz
参考相角分辨率 1.0 μ°
-解调器发
频率范围 1 mHz - 600 MHz
解调器数量 6个双相
USB输出采样率 14MS/s (包括所有解调器), 64-bit (全范围)
辅助信号输出采样率 28 MS/s (每一个辅助输出), 16 bit
滤波器时间常数 30 ns - 500 s
滤波器带宽 80 μHz - 5 MHz
滤波器阶数(衰减斜率) 6, 12, 18, 24, 30, 36, 42, 48 dB/Oct
- 辅助信号
高速输出 4通道,±10V, 振幅,相位,频率,X/Y,自定义
D/A转换器 16bit, 28MS/s
D/A模拟带宽 5 MHz
高速输入 双通道, ±10 V
A/D转换器 16 bit, 400 kS/s
A/D模拟带宽 100 kHz
- 其他接口
主机连接 USB 2.0高速接口,
480 Mbit/s LAN / Ethernet 1 GBit/s
前置放大器控制总线 2 ZCtrl (RJ45 connectors)专有总线控制
外部前置放大器
数字I/O 32 bit, 50 MHz, 通用
石英钟 10MHz,输入及输出,高稳定率石英(OCXO),
1 ppm 稳定性
- 本机概况
尺寸 45 x 34 x 10 cm(19英寸机架)
重量 6.4 kg
电源 110 / 120 / 220 / 240 V, 50 / 60 Hz
操作温度 +5 °C to +40 °C
信号接口 前面板 BNC, 后面板 SMA
PC操作系统32-bit和64-bit Windows XP, Vista,
