仪器简介：

太阳光和许多其他自然和人工照明产生的光波一样，其电场矢量的振动方向分布在与电磁波传播的方向相垂直的所有平面上。当光波从介电(或绝缘)介质的平面上反射时，部分光波发生了偏振，也即反射光的电场矢量的振动方向分布在与材料表面平行的平面上

Brewster角显微镜（BAM）的原理是利用在空气/水界面或介质基底上，以Brewster角入射的线性垂直偏振光会产生零反射。按照上述公式，知道基底的折射率，就可计算出通过Brewster角。例如，空气/水的折射率是1.333、空气/玻璃的折射率是1.515、空气/钻石的折射率是2.417，计算得到的Brewster角分别是53°、57°和67.5°。当具有不同折射率的(单)分子层的凝聚相铺展或沉积在界面上后，反射率将会发生变化。反射光将可用于形成具有高对比度的图像，它是对铺展或沉积层空间形态的反映。

BAM应用

• 单分子形态

• 监测单分子的相态行为如：区域的大小和形状， 定向， 聚集

• 亚相组成对单分子结构的影响

• 单分子层和薄膜中的相分离

• 实时监测空气/水界面上的反应 (光化学， 聚合…) 和过程 (吸附…)

• 测定荧光探针不同测量的聚合物和材料

技术参数：

在手动调节能满足的情况下，没有必要加装马达调节

设计优良的光学系统可以使用不太昂贵的激光器，同时又不牺牲图像质量

更加灵敏的照相机降低了对光线强度的要求

更大的数字光圈降低了对光线亮度的要求

高品质的物镜，如配有高品质的防反射涂层，**程度地降低了对光源的要求

高品质的激光器可以在较小的总功率提高光强和面积的比率，从而避免使薄膜或基

底过热。

只用高品质的Glan-Thompson偏振器。高品质偏振器的偏振化率是10-8的，确保能

够得到**品质的图像。

软件是用户友好的，配备高级图像处理工具，能够提供更多来自于图像的信息。

对用户友好的硬件和软件工具使仪器的安装和对准变得容易和快捷

主要特点：

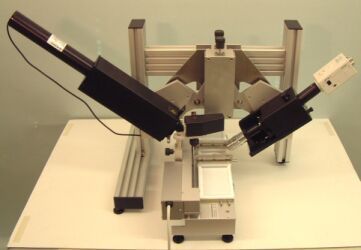

KSV OPTREL BAM300技术参数

软件 基于Windows 2000/XP的友好的用户界面，许多控制内嵌KSV LB 分析仪上

机械结构

角度计 易于调整，可调范围45° - 75°，精度0.01°。马达调节作为选件

分析仪/偏光器 小型高精度旋转台，易于调节

垂直升降器 BAM的高精度垂直调节。马达调节作为选件

安装桥架 灵活客户化的安装桥架，配有调水平螺丝。易于与KSV LB槽安装在一起

成像系统

照相机 计算机控制，高性能CCD照相机，768 x 576像素。变时电子快门和比例控制，CCIR（标准），EIA（选件）

图像处理

对移动目标的连续实时监测扫描多功能的精细图像处理功能

o 改变大小尺寸

o 轮廓

o 过滤

o 背景补偿

o 更多…

图像存储在硬盘上，可存在文档或数据库中

光学器件

光源

标配：氦氖激光器，10 mW，633 nm

选件： 20 mW 或 50 mW 绿光激光

物镜 和 视场 放大倍数 工作距离 光圈 视场其他：请咨询厂商

空间分辨 2 微米

扫描器 由于观察角度的原因，图像仅仅聚焦在视场的中心。复杂的扫描软件选件

可以完成从一系列的聚焦设置到存储已聚焦的图像

入射角 45- 75

偏光系统 高品质的Glan-Thompson偏光器

选件 高功率激光器(绿激光20mW 或r 50mW)

图像扫描特点

马达驱动的角度调节，马达驱动的高度调节，多种尺寸和版本的LB槽
