安全因素

SPI-DRY™CPD的核心是调压舱，其外有加热、冷却的水套。两种SPI-DRY™CPD都由壁厚1"的黄铜缸体构成，近样品架一端装有活动封口，另一端为1/2"厚有机玻璃（PMMA）与1"厚玻璃形成的观察窗。

如果舱压超过安全线，防爆片会爆裂。从而保证仪器**安全。

配置单

SPI-DRY™CPD主机一台，配件包括：连接管、转接阀、备件箱、配套蒸发皿、网篮套件。

注：转接阀标准因国而异，请注明使用国。另附使用手册。

技术背景

自上世纪70年代初，临界点干燥技术开始应用于易碎扫描电镜湿样制备。目前，临界点干燥技术已在全球得到广泛应用。近年来，又在气凝胶、微电子机械技术（MEMS）等非生命科学领域逐步推广。

仪器操作

把封有样品的沙网篮完全浸没在蒸发皿的液体中。该蒸发皿还可承载玻璃盖玻片支架和网格支架。关闭舱门后，蒸发皿内自动排液系统开启，当载液完全排出后，干燥系统开启。

由四个阀门控压：一个用作自动减压阀，另外三个用于CPD的手动操作。

压强范围：0－2000psi(磅/平方英寸)，

温度范围：0°－50° C（32° - 122° F）。

两种SPI-DRY™ CPD可使用相同的加热速率，例如在一组指定条件下，加热速率可达到1 C° / min。该仪器的加热器设计独特（置于舱室底部）、压力舱材质坚实，因此加热非常均匀，能使压力舱内的热流降至*低限度，从而大大减小样品的缩水程度。

该系统的工作原理非常简单：液态CO₂进入舱室，取代液态水，阀门关闭，接通热水，舱内压力迅速升高超过临界点。当液态CO₂达到临界点时，其不经一级相变直接变成气体。舱内压力被缓慢释放，但温度一直保持在临界点之上，这样CO₂不会再次液化。

标准型CPD

因此舱室本身在临界点周围形成一个“回路”。这样某些实验室设备存在的特殊问题，就可以解决了。如果实验室环境温度太高，那么CO₂始终处于气体状态。要获得液态CO₂，必须使用冷却水对设备降温，至少保证在设备启动时，加入的是液态CO₂。

概要：

该设备基本无需更换零部件，除偶尔需要更换“O”型密封圈。研究人员可对进液阀和排液阀进行手控，并在关闭舱门后精确控制脱水剂更换。通过控制水温来实现温控。操作人员可通过超大观察窗进行实时监控，例如确保没有湍流，监控舱室内CO₂液面高度等。如果采用全自动操作，操作人员就无法精确控制干燥全过程。且采用水浴加热，以避免电加热所带的舱室温度过高、压力过大的危险。因此，真正的“要点”是：并非昂贵的、全自动的临界点干燥器（CPD）才是好的，在扫描电镜（SEM）临界试样制备方面，这两种CPD更经的起考验。

腐蚀性溶剂的使用：

SPI－DRY^TMCPD可应用腐蚀性溶剂和溶解能力强于CO₂、酒精的溶剂，但需要特殊维护，因此近年来，该设备在气凝胶、微电子机械技术等非生命科学领域内的应用发展极为迅猛。

现有两种型号：标准型适用于正常工作量的实验室；超大型适用于工作量较大的实验室，还应用于高分子物理领域，比如逆渗透膜管或肾透析膜管等样品需要在非人为状态下干燥。如超标使用CPD，只会造成化学药品浪费和渗透率、交换率的增加。

安全防范：

CPD是一个压力容器，加压时有潜在的爆炸危险，很多人认为它就象“炸弹”一样危险。因此，SPI－DRY^TMCPD的每个舱室都要接受超压测试，并装有防爆片，为防止意外发生（如压力突升）。使用水浴加热，舱室会有一个温度限制。出于安全考虑，SPI Supplies仅生产水浴加热CPD，从未设计过任何电热CPD。

除基本设备外的标准配件：

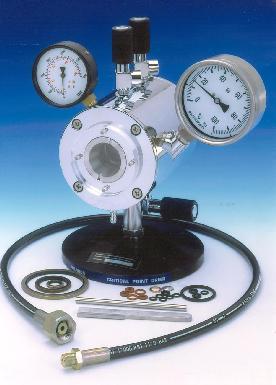

除如图所示的舱室以外，我们还提供网篮、网篮支架及二氧化碳钢瓶转接头等。
