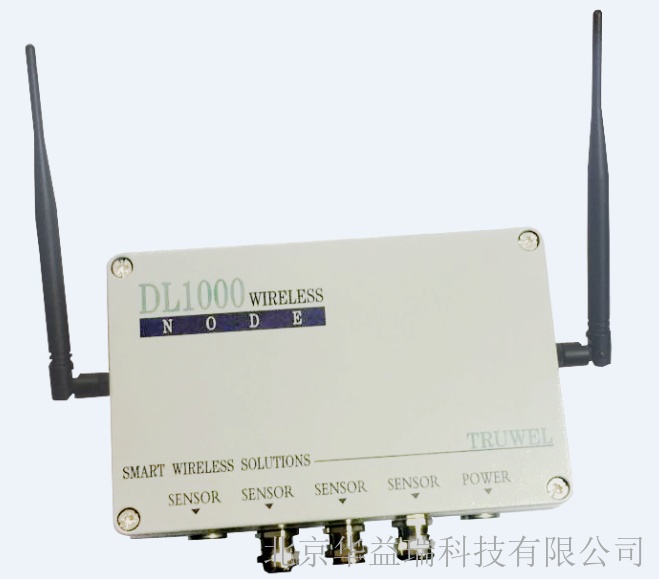

DL1000数据采集器是一个具有采集存储控制功能的无线智能网关，它可以应用在各种恶劣的自然环境下使用。具有低功耗、高稳定性、长期可靠运行等特点，广泛应用在各种野外监测系统和小型监测站上。

DL1000可以连接各种智能传感器，电压信号传感器，频率信号传感器，也可以控制各种开关，如泵，电磁阀等各种开关。

DL1000也是一个智能网络通讯设备，可以把网络上的数据储存在本地电脑，也可以上传到云平台服务器

主要应用领域：

• 生态气象：森林梯度站，农田小气候站，草原生态站，荒漠站，海洋生态站

• 土壤墒情：智能灌溉，农气研究

• 水文：水质，水位，流速监测等

• 新能源：风能监测，太阳能监测

• 空气质量：空气质量监测

• 其他监测：岩土结构，工业控制

一、 产品介绍

物联网无线节点系列

供电

供电范围: 10～16VDC(典型12VDC)

功耗

待机功耗1mA(低功耗版)、3mA(无线模块版)

串口通讯时功耗10 mA，USB通讯时功耗8mA

模拟输入通道

? 模拟(V1～V5):

• 测量电压范围0～2.5V(*大允许接入电压4V)

• 12位ADC，分辨率0.5mV

• 精度±0.3%+1.2mV偏移量

? 控制输入输出(V1～V3):

• 输入高电平(2.1V～3.3V)，输入低电平(<0.9V)

• 输出高电平3.3V(无负载)

• 输出电流220μA(2.7V)

? 周期测量(V1～V3)：

• 测量范围0-150kHz

• *大输入电压4V

电压输出通道(Vout1，Vout2)

? 输出选择0V、2.5V、5V

? 2.5V输出：精度±20mV，*大电流20mA

5V 输出： 精度±130mV，*大电流20mA

数字端口(D1，D2)

? 输入：低：<0.9Vdc 高： >2.7Vdc

? 输出：0V、5V

? D1口可连接SDI12传感器

? 方波频率测量*大输入1kHz

频率通道

? 方波频率(F1)

*大计数频率100Hz

? 正弦波频率(F2)

输入范围 <0.5V to >2V

*小输入20mV RMS

*大允许电压±20Vdc

程序/数据存储

? 配置文件存储：8k

? 数据存储：

512k

SD卡(标配1GB，支持*大32GB)

? *小测量间隔1秒

? 操作系统分无线模块版和低功耗版，无线模块版配合无线模块使用，无需无线传输与长期有线通讯场合使用低功耗版

通讯

? 标准9pin串口，波特率115200

? A型mini-USB接口

SW12

可控制12V电源，负载500mA电流

软件部分

版本及运行环境

? 软件版本: 1.0.0.1

? 运行环境: Windows XP/ 7 / 8 /10 32位/64位系统

平台安装的软件

? DLCenter

• 采集器在多种收集方式下手动收集数据

• 采集器定时自动收集数据

• 采集器时钟同步更新

• 修改采集器地址

• 更新采集器的配置

? DLConfig

配置用于采集器运行的程序

? Analysis

列表查看与曲线比较/显示多个不同文件下收集的数据

? ReadSDCard

转换SD卡中的二进制数据为ASCII可视性文本

? LoadOS

更新采集器操作系统OS
