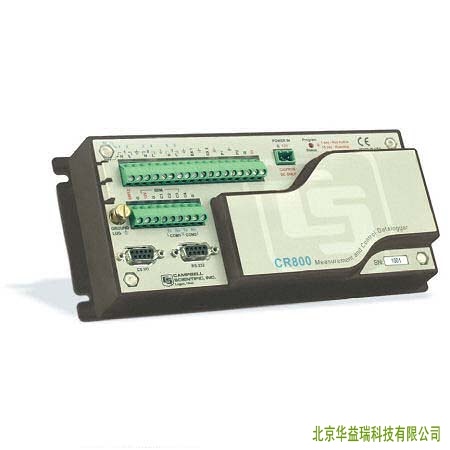

CR800和CR850数据采集器是一个耐用的、电池供电的精密测量仪器。两种采集器的测量电子封装于塑料壳体和一体化的接线面板下。

特点

4M 带后备电池的SRAM内存

程序执行速率可达到100 Hz

CS I/O和RS-232串口通讯

13位数模转换

16微处理器具32位内部CPU 建构

实时温度补偿时钟

后台时间和温变系统标定，实现精确测量

单独DAC用于激发和测量配比桥式测量

气体放电管（GDT）输入保护

具时间和记录号的表格存储数据

后备电池SRAM和时钟，确保数采器在断电情况下的数据、程序和时间的保持。

一个程序状态显示LED

描述

两个型号的区别在于键盘显示。CR800使用的是一个外部的键盘显示器CR1000KD。CR1000KD通过CS I/O端口连接到CR800上。CR850的面板上包含一个键盘显示器。

12V供电

任何12VDC电源都可以作为CR800或CR850的供电电源；一般情况下使用BPALK或者PS 100。BPALK由8个D-CELL电池组组成成，而PS 100包括一个密封的可充电电池和一个浮充充电器，可以由太阳能板或者AC电源进行充电。

存储能力

CR800系列采集器有2M的闪存供操作系统使用，2M 后备电池的SRAM内存作为CPU使用，存储程序和数据。数据存储格式为表格格式。

工作环境

标准工作温度为-25……50℃，CR800扩展工作温度为-55……85℃；CR850扩展工作温度为-30……80℃。数据采集器需要放置在一个带干燥剂的耐候机箱内，防止湿气和各种污物。

输入输出

模拟输入：3个差分通道（6个单端通道）测量电压信号，*灵敏量程的分辨率为0.67 μV

脉冲计数器：2个脉冲通道可以记录高电平（5V方波），开关量或者低电平交流信号

开关电压激发：2个电压输出，提供高精度的激发电压输出可实现电阻桥测量

数字I/O端口：4个端口，提供频率测量、数字控制，以及触发控制。4个端口中的3个可以作为SDM测量端口

12V开关电压：这个非调制12V供电端子可以由程序来控制开启和关闭

RS-232端口：PC或者笔记本电脑可以通过9针RS232电缆和数据采集器连接起来

CSI/O端口：如果连接在数据采集器上的数据传输外围设备需要供电，可以通过CS I/O端口获得供电。如果与PC连接，需要使用SC32B（含光电隔离）。

数据采集器编程

版面式，类似Basic的编程语言可以实现数据处理和数据分析。采集器兼容的软件包括Short Cut、PC400和LoggerNet。通过四个步骤，Short Cut可直接产生一

个采集器程序。PC400和LoggerNet软件支持采集器程序的创建/编辑，数据获得，以及实时监测。LoggerNet包含一个程序转换器，可以把现有的CR510 Edlog程序转换成CR800的CRBasic程序。

采用SHORTCUT，用户从传感器清单中挑选自己使用的探头和测量单位。

通讯协议

CR800和CR850支持PAKBUS通讯协议，PAKBUS网络具有分布式路由功能，连续确商连接。连续确商连接优化传输时间，一旦传输失败可自动切换到配置好的备用路径。

CR800系列数据采集器也支持Modbus RTU协议――浮点和长数格式。采集器可以作为主机，也可做为从机活两种身份兼具。

通信

兼容的通信可选择以太网、电话调制解调器（有线或者移动电话）、无线电台、短程拖拽调制解调器、GOES卫星传输、以及多路调制解调器。CR1000KD键盘/显示器或CR850的面板键盘显示器可以实现手动传输数据和显示传感器读数、存储值或端口状态。实时数据和历史数据也可以通过一个PC或者PDA（需要PCconnect或者PCconnectCE软件）现场显示。通离，则可以使用SC32B电缆和采集器的CS I/O端口连接。过RS-232电缆连接可以与PC连接，如果需要光电隔离，可以采用CS I/O可和SC32B接口。

通道扩展

同步工具测量（SDM测量）

SDM是可设定地址的附属测量设备，通过这种方式可扩展数据采集器的测量能力和控制能力。例如，SDM可以增加控制端口，模拟输出通道，脉冲记数通道，间隔定时器，或者连接CANBus 接口至用户的系统。多个SDM设备，可以通过各种组合连接至同一个数据采集器上。

扩展板

使用扩展板可以增加测量传感器的数量，一个数据采集器可以控制多个扩展。CR800和CR850均兼容AM16/32和AM25T扩展板。

应用

无线传感器/数据采集器组网

风廓线测量

汽车测试

长期气候监测、气象研究、常规气象测量

空气质量监测

农业、农业研究

土壤水分、时域反射

水位/水情

水产

水质

雪崩预警、雪科学、极地、高海拔环境

防火气象

岩土

古迹保护
