仪器简介：

管道漏风量测试仪

TRUST. SCIENCE. INNOVATION.

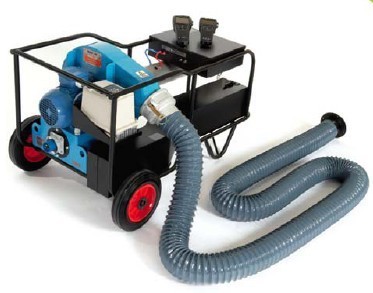

正压和负压系统风管与设备泄漏评价系统(PANDA)

型号PAN300 系列

正负压管道评价系统（PANDA）可有效帮助承包商，

工程技术人员和研发人员有效评价通风管道和设备

的泄漏量。PANDA 提供一个快速，准确和自动的管

道系统漏风测试方案，而使被测管道系统符合

EN12237，EN1507和EUROVENT 2/2标准。其广泛

用于建筑节能。

技术参数：

技术指标

型号 PAN300 系列

压力测量 (PVM620)

量程± 3.735 Pa(± 15 in. W.G.)

分辨率0.1 Pa (0.001 in..W.G)

准确度读数的1% ± 1 Pa(± 0.005 in. W.G.)

管道静压量程±2，500 Pa(± 10 in. W.G)在零风量

体积流量测量 (TA460-P)

Wilson 辐射流量探架高泄漏量程：10-200l/s

(36-720 m3/hr， 21-424 cfm)

15mm 锥形进气喷嘴适配器

低泄漏量程: 1-13 l/s

(3.6-46.9 m3/hr， 2-27.5 cfm)

分辨率0.01 l/s(0.01 m3/hr， 0.01 cfm)

准确度读数的± 2.5% ± 0.01 l/s

(± 0.04 m3/hr， ± 0.02 cfm)

温度测量 (TA460-P)

K 型热电偶To EN60584(IEC 584)

大气压测试 (TA460-P)

量程690 to 1，241 hPa (517.5 to 930.87

mm Hg， 20.36 to 36.648 in. Hg)

准确度读数的± 2%

电源要求

型号PAN321* 220-240V， 单相， 50/60 Hz， 10A

型号 PAN321-110* 110-120V， 单相， 50/60 Hz， 16A

型号PAN311** 220-240V， 单相， 50/60 Hz， 10A

型号 PAN311-110** 110-120V， 单相， 50/60 Hz， 16A

重量

71Kg(157lbs.)

尺寸（长x 宽x 高）

1，130mmx660mmx510mm

TA460-P 和PVM620

详见技术指标

* 型号：包含仪器

** 型号：不包含仪器

管道分类表

气密性 静压限定(Ps) 空气泄漏极限(fmax)

等级 Pa m3 .s-1 m-2

正压负压

A 500 500 0.027 × pt

0.65 × 10-3

B 500 500 0.027 × pt

0.65 × 10-3

C 500 500 0.027 × pt

0.65 × 10-3

D 500 500 0.027 × pt

0.65 × 10-3

主要特点：

特点和优势

单个系统可完成正压和负压管道漏风量测试

通过管道泄漏测试使系统更加节能

符合相关标准：

-EN12237 建筑物通风- 管道系统- 圆形金属管道强

度& 泄漏

-EN1507 建筑物通风-矩形金属管道-强度&泄漏要求

-EUROVENT 2/2 金属通风管道分散系统的空气泄

漏率

准确度：读数的± 2.5%

风扇速度调控可满足不同管道系统要求

PAN321 型包括TA460-P 多功能测试仪和PVM620微

压计

- 自动计算并实时显示泄漏风量

- 同时显示漏风率和静压值

- 根据选定的气密性等级，提供Pass/Fail 判断

- 自动转换实际流量泄漏率为标况(STP)下的泄漏率

- 实时监控大气压和温度的变化

- 数据可存储并方便下载和生成报表

- 可选择8934 便携打印机
