甲醇渗透率测试的意义

直接甲醇燃料电池(DMFC)结构简单、便于携带、能量密度高、绿色无污染等优点使其具有很广阔的发展前景。质子交换膜的阻醇性能直接影响DMFC燃料电池的工作性能，主要体现在影响膜的导电性能，阴极性能，燃料利用率等。故而开发高质子传导率高，低醇渗透率的膜材料成为研究热点。测试各种改性质子交换膜的甲醇渗透率（透过率），甲醇透过系数成为必要的燃料电池性能测试环节之一。

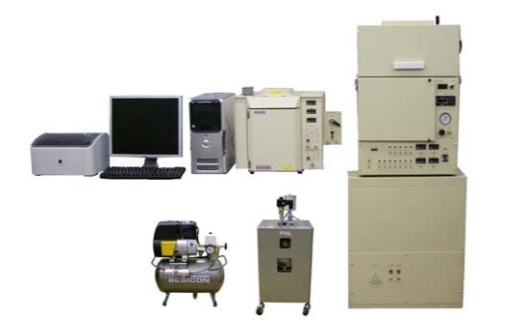

GTR-VOC甲醇渗透率测试仪特点

• 等压法测试

• 适合直接甲醇燃料电池（DMFC）甲醇透过度的测试

• 高灵敏度，重复性好

• 温度范围广

• 使用操作简单

• 自动化处理

GTR-VOC甲醇渗透率测试仪工作原理

在甲醇扩散池中进行，在A腔中注入一定浓度的甲醇溶液，B腔中注入纯水，由于两边存在浓度差，甲醇渗透量的大小由甲醇在膜的溶解和扩散共同决定，系统把透过的甲醇注入气相色谱柱后分离成各成分，计算每个成分的透过度。此系统适合评价DMFC燃料电池用质子交换膜的阻醇性能分析研究。

GTR-VOC甲醇渗透率测试仪技术规格

透过率范围10^-6~10^-11ml.cm/cm².sec.cmHg(O₂)

透过度范围10~10⁶ml/m².24hr.atm

检测系统 G2700T气相色谱(GC) ，TCD检测器

测试样品 甲醇溶液（与膜面直接接触）、乙醇溶液、VOC溶液、水等（气体为任选）

透过侧气体 氦气，20-1000ccm（质量流量控制器设置）

温度范围35~100℃

常温范围 10-35℃（制冷机可选）

湿度范围 0~100%RH

温控精度 +/-0.5℃

渗透池面积 9.62cm3(直径35mm)

渗透池数量 1个

试样厚度 Max. 1mm

试样大小 直径50mm

数据处理 Windows10，系统工作站（含透过率， 透过度计算功能）

GTR-VOC甲醇渗透率测试仪应用举例

适用于各种改性Nafion膜、聚苯并咪唑(PBI)、聚醚醚酮(PEEK)、聚四氟乙烯(PTFE)改性烃类膜和聚醚砜(PSU)等，以及甲醇存储容器阻醇材料的研究开发。

材料 改性全氟磺酸质子膜

膜厚 40um

测试型号 GTR-VOC

渗透池数量 1

测试温度 35.0℃

渗透面积 9.62cm²

甲醇溶液体积 30ml

检测器 TCD

检测器温度 150℃

载气 氩气

载气流速 30ml/min

甲醇透过系数：1.3×10^-6cm³·cm/cm²·sec
