CDW型船用对外消防系统

直接联系

江苏振华海科装备科技股份有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

振华海科

型号：

CDW型船用对外消防系统

关注度：

908

产品介绍

一、产品概述
CDW型船用对外消防系统作为救助船、消防船、油田守护船对外消防必备的消防设备，它通过消防水泵产生大流量、高压力的消防水供应给船用消防水炮射出，以达到对外的有效消防。广泛应用于内河、沿海港作拖轮、专职消防船，以及海上平台供应，是一种用于对外扑救船舶火灾的专业消防灭火系统。
二、型号说明
例：

三、系统图

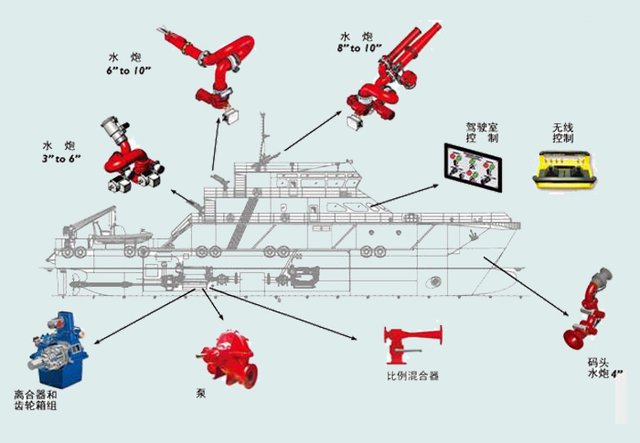

CDW型船用对外消防系统可根据客户要求对泵组、电动炮、泡沫液比例混合器、水幕喷头等进行不同的组合，并针对所选设备设计**控制系统方案。

四、主要技术性能参数
1) 消防系统性能参数：

系统型号	配套泵组型号	配套水炮型号
CDW600-1	250CWY-130	SS150EL
CDW600-2	250CWY-130	SS100EL
CDW1200-1	350CWY-130	SS200EL
CDW1200-2	350CWY-130	SS150EL
CDW1800-3	400CWY-150	SS150EL
CDW2400-2	500CWY-150	SS200EL
CDW4200-2	600CWY-170	SS250EL

2) 消防泵性能参数：

消防泵型号	流量m3/h	扬程m	转速r/min	柴油机功率kW
150CWY-120	300	120	2100	160
250CWY-130	600	130	2100	368
350CWY-130	1200	130	1800	600
400CWY-150	1800	150	1500	1000
500CWY-150	2400	150	1500	1450
600CWY-170	4200	170	1500	2600

3) 消防炮性能参数：

型号	**有效流量 L/min	**工作压力 Bar	转动范围		重量 kg	射程 m
型号	**有效流量 L/min	**工作压力 Bar	水平	垂直	重量 kg	射程 m
SS65EL	2400	16	340°	+90°~ -75°	60	100
SS80EL	4000	16	340°	+85°~ -75°	75	100
SS100EL	6000	16	340°	+85°~ -75°	75	100
SS150EL	18000	16	340°	+75°~ -45°	225	100
SS200EL	26000	16	340°	+75°~ -45°	750	100
SS250EL	32000	16	340°	+75°~ -45°	550	100
SS300EL	60000	16	340°	+75°~ -45°	800	100

4) 泡沫液比例混合器

a.压力平衡式比例混合器规格参数

型号	流量L/min	压力损失bar	混合比
SS20/50-PP	120-850	0.13-0.94	1-6%（可调）
SS20/80-PP	300-2200	0.13-0.97	1-6%（可调）
SS50/100-PP	800-5000	0.14-0.9	1-6%（可调）
SS50/150-PP	1400-9900	0.13-0.93	1-6%（可调）
SS80/200-PP	2800-21300	0.12-0.89	1-6%（可调）
SS80/250-PP	5000-33400	0.14-0.90	1-6%（可调）
SS80/300-PP	6400-42100	0.14-0.93	1-6%（可调）
设计压力16bar 泡沫液进口压力大于进水压力至少1bar

b．环泵式比例混合器规格参数

型号	进口法兰	流量L/min	压力损失bar	混合比
PH24	DN50	24	0.0011×L/min	1-6%（可调）
PH32	DN50	32	0.0011×L/min	1-6%（可调）
PH40	DN80	40	0.00044×L/min	1-6%（可调）
PH48	DN80	48	0.00044×L/min	1-6%（可调）
PH64	DN80	64	0.00044×L/min	1-6%（可调）
PH80	DN100	80	0.00018×L/min	1-6%（可调）
PH100	DN100	100	0.00018×L/min	1-6%（可调）
PH120	DN150	120	0.000094×L/min	1-6%（可调）
PH150	DN150	150	0.000094×L/min	1-6%（可调）
PH180	DN150	180	0.000094×L/min	1-6%（可调）
PH200	DN150	200	0.000094×L/min	1-6%（可调）
PH400	DN200	400	0.000042×L/min	1-6%（可调）
PH500	DN250	500	0.000027×L/min	1-6%（可调）
PH700	DN300	700	0.000022×L/min	1-6%（可调）

5）水幕系统

a.Sm-Ⅰ型

型号	额定值		实际工况值				喷水角度 (°)	附注头可调角度俯仰±25° 平面360°
型号	工作水压 (Mpa)	水量 (m3/h)	工作水压 (Mpa)	水量 (m3/h)	喷水距离半径R(m)	水高a度 (m)	喷水角度 (°)
Sm-Ⅰ-1	0.6	6.5	0.5～0.7	6～7	8～10	2～3	90
Sm-Ⅰ-2	0.6	5	0.5～0.7	4.6～6.2	8～10	2～3	90
Sm-Ⅰ-3	0.6	3.3	0.5～0.7	3～3.5	8～10	2～3	60

b.Sm-Ⅱ

型号	额定值		实际工况值				喷水角度 (°)	附注: 头可调角度俯仰±25° 平面360°
型号	工作水压 (Mpa)	水量 (m3/h)	工作水压 (Mpa)	水量 (m3/h)	喷水距离半径R(m)	水高度 (m)	喷水角度 (°)
Sm-Ⅱ-1	0.6	6.5	0.5～0.7	6～7	8～10	2～3	90
Sm-Ⅱ-2	0.6	5	0.5～0.7	4.6～6.2	8～10	2～3	90
Sm-Ⅱ-3	0.6	3.3	0.5～0.7	3～3.5	8～10	2～3	60

c.Sm-Ⅵ

型号	额定值		实际工况值			喷水角度 (°)
型号	工作水压（Mpa）	水量 (m3/h)	工作水压（Mpa）	水量 (m3/h)	喷水距离半径R(m)	喷水角度 (°)
Sm-Ⅵ-1	0.6	4	0.5～0.7	3.8～4.4	R3～R3.5	184°

d.SM-SXP扇形缝隙喷射器

型号		SM-SXP扇形缝隙喷射器
喷射角度（º）		190	喷头安装角度（º）		垂直
喷口宽度（mm）		2	喷头距地面高度（m）		0.5
序号	工作水压力 (Mpa)	流量 (m3/h)		喷射半径 (m)	喷射角度（º）
1	0.3	1.72		2.5	190
2	0.4	2.10		2.6	190
3	0.5	2.4		2.7	190
4	0.6	2.68		2.8	190
5	0.7	2.87		2.8	190
6	0.8	3.16		2.6	190
