波导同轴转换器

直接联系

成都迈频汇能科技有限公司

四川

产品规格型号

参考报价：

面议

品牌：

迈频汇能

型号：

波导同轴转换器

关注度：

187

产品介绍

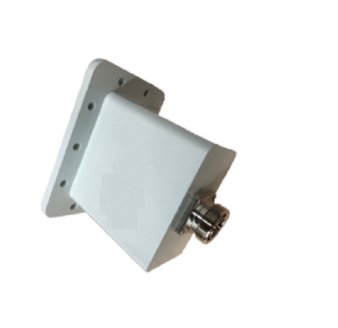

本公司提供一系列波导同轴转换器，具有频带宽、规格品种齐全、电压驻波比和插入损耗低等特点，频率覆盖范围：0.3～40 GHz，在全波导带宽内具有≤1.25 和 10％带宽内≤1.15 的低电压驻波比性能，按结构形式又分为端接和正交两种类型。同轴接头类型有N、TNC、L29、SMA、3.5mm、2.92mm、2.4mm等，波导规格从BJ3（WR2300）到BJ320（WR28）。表面可采用钝化、导电氧化、镀银等处理方式。可根据用户实际需求对材料、外形尺寸、法兰形式、接头类型、表面处理方式等要求进行定制化设计。

典型指标：

产品型号	频率范围（GHz）	驻波比	插损（db)	法兰	材料	涂覆
MPWG3CXA01N	0.32-0.49	≤1.25	≤0.2	FDP	铝	氧化
MPWG4CXA01N	0.35-0.53	≤1.25	≤0.2	FDP	铝	氧化
MPWG5CXA01N	0.41-0.62	≤1.25	≤0.2	FDP	铝	氧化
MPWG6CXA01N	0.49-0.75	≤1.25	≤0.2	FDP	铝	氧化
MPWG8CXA01N	0.64-0.98	≤1.25	≤0.2	FDP	铝	氧化
MPWG9CXA01N	0.75-1.15	≤1.25	≤0.2	FDP	铝	氧化
MPWG12CXA01N	0.96-1.46	≤1.25	≤0.2	FDP	铝	氧化
MPWG14CXA01N	1.13-1.73	≤1.25	≤0.2	FDP	铝	氧化
MPWG18CXA01N	1.45-2.20	≤1.25	≤0.2	FDP	铝	氧化
MPWG22CXA01N	1.72-2.61	≤1.25	≤0.2	FDP	铝	氧化
MPWG26CXA01N	2.17-3.30	≤1.25	≤0.2	FDP	铝	氧化
MPWG32CXA01N	2.60-3.95	≤1.25	≤0.2	FDP	铝	氧化
MPWG40CXA01N	3.22-4.90	≤1.25	≤0.2	FDP	铝	氧化
MPWG48CXA01N	3.94-5.99	≤1.25	≤0.2	FDP	铝	氧化
MPWG58CXA01N	4.64-7.05	≤1.25	≤0.2	FDP	铝	氧化
MPWG70CXA01N	5.38-8.17	≤1.25	≤0.2	FDP	铜	镀银
MPWG84CXA01N	6.57-9.99	≤1.25	≤0.3	FBP	铜	镀银
MPWG100CXA01N	8.20-12.4	≤1.25	≤0.3	FBP	铜	镀银
MPWG120CXA01N	9.84-15.0	≤1.25	≤0.3	FBP	铜	镀银
MPWG140CXA01N	11.9-18.0	≤1.25	≤0.3	FBP	铜	镀银
MPWG180CXA01N	14.5-22.0	≤1.25	≤0.3	FBP	铜	镀银
MPWG220CXA01N	17.6-26.7	≤1.25	≤0.3	FBP	铜	镀银
MPWG260CXA01N	21.7-33.0	≤1.25	≤0.3	FBP	铜	镀银
MPWG320CXA01N	26.5-40.0	≤1.25	≤0.3	FBP	铜	镀银
注：CX为结构形式，CN为端接，CO为正交。*后一位为接插件类型。

获取更多信息，请访成都迈频汇能科技有限公司网站
