工作原理

热空气由进风口经环隙高速旋转地进入搅拌粉碎室内。大颗粒、较大较湿的颗粒团在搅拌室内被机械粉碎，并受到离心、剪切、碰撞、磨擦等作用进一步被微粉化，降低颗粒的湿含量，增加颗粒蒸发面积，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作用旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传热传质，所以该机干燥强度高。

该机的设计采用了热传导和热辐射的原理，物料经供料螺旋进入干燥机内，在壳体内旋转管束外围铲子的搅拌作用下与换热管充分接触，使其水分得到蒸发，同时推进铲将物料由进料端输送到出料端。干燥一般采用逆流加热方式，根据需要也可采用顺流加热方式。

概述

XSG系列旋转闪蒸干燥机是我厂消化和吸收国外的先进技术，改进研制的用来干燥膏粘状、滤饼以及粉料状等物料的新型干燥设备。本厂设有先进实验室，可以为用户代做各种物料干燥试验，提供试验数据和协助选型。 该机是我公司改进的一种新型、高效、节能的干燥设备，其各项技术经济指标在同类产品中达到国际水平。

特点

1.由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散 状态，且气固两相间的相对速度较大，强化了传质传热，使该 机干燥强度高。

2.干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物 料产生强烈的冲刷带出作用，消除粘壁现象。

3.在干燥机底部高温区，热敏性物料不与热表面直接接触，解决 了热敏性物料的焦化变色问题。

4.由于干燥室内周向气速高，物料停留时间短，达到高效、快速， 小设备大生产。

5.干燥室内设置旋流片，以控制物料水份达到极低水平。

6.干燥室上部分散器可以控制出口物料的粒度及湿度。

7.该机能耗低，热效率高；

8.该机可调性好，适用范围广；

9. 易于安装，操作简单，维修方便；

10.作业环境清洁，噪声小。

应用

该机广泛应用于轻工、化工、粮食、食品、饲料等行业，如酒槽、啤酒槽、化肥、玉米胚芽、玉米纤维、蛋白粉、菜籽饼、鸡粪等粉状、片状、纤维状无太大粘性的松散类物料的干燥。

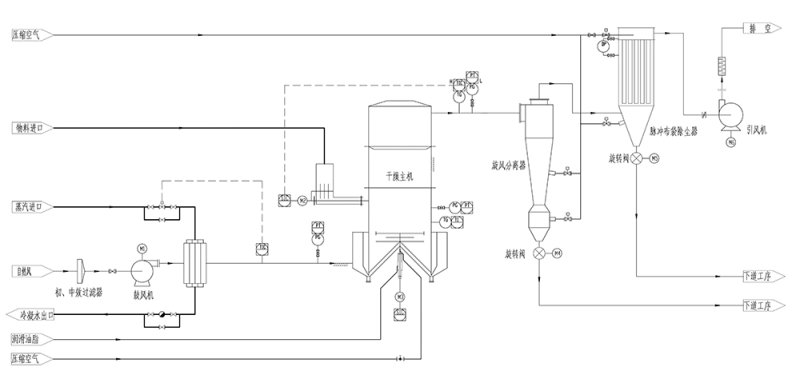

工艺流程图
