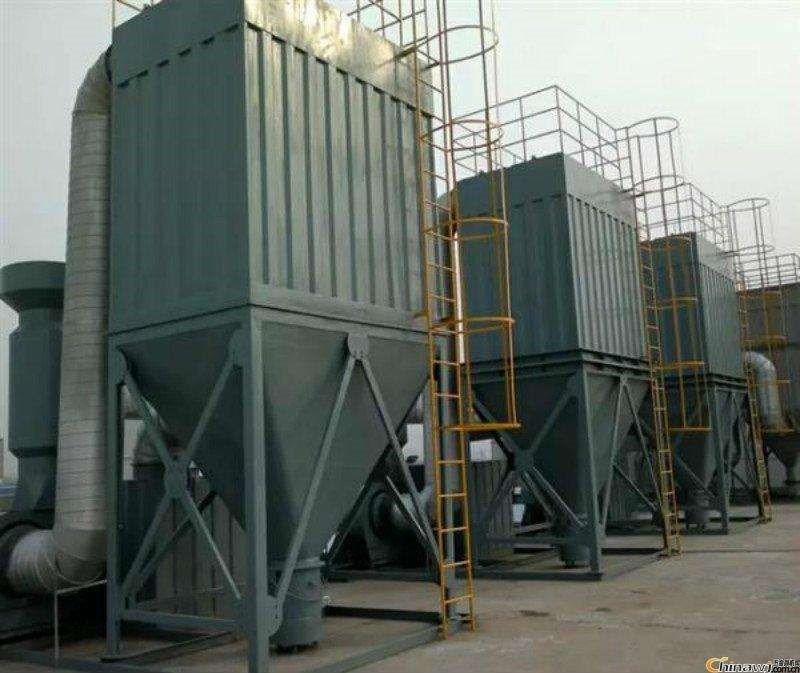

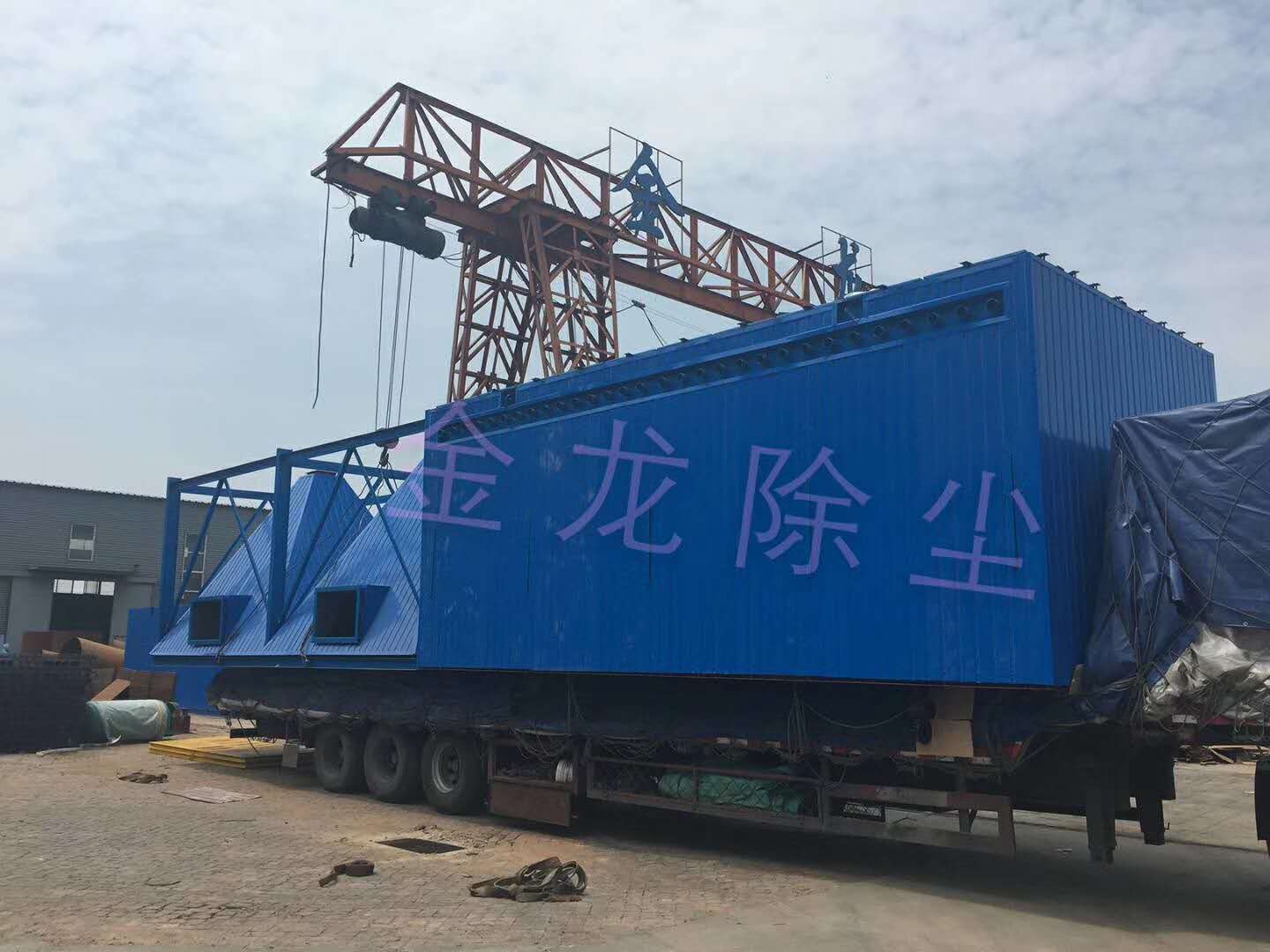

大型布袋除尘器

DDF大型袋式反吹除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成，广泛应用于钢厂、冶炼厂、水泥厂、炭黑厂、电站等企业冶炼、粉碎、筛分和燃烧所产生的烟尘净化及回收。

DDF大型袋式反吹袋式除尘器结构特征：

1、滤袋附尘不断增加，阻力上升规定值时，即开始清灰。

2、DDF大型袋式反吹袋式除尘器的清灰方式靠单室反吹风方式，反吹风时通过换向阀，关闭排风管，打开反吹风管，切断单室的排风。

3、因为设备各室的进风管是相通的，而且都处于负压状态，因此由于邻室的负压抽吸作用，使气流通过反吹风管被吸入滤袋室，透过滤袋，气流由滤袋外侧进入内侧，经灰斗及该室的进风管而吸入邻室排出，此时滤袋被吸瘪。

4、滤袋内部的积尘随之被抖落沉到降沉灰斗，完成了单室的清灰，其余室在清灰执行机构的控制下，进行同样顺序的清灰，除到一定值时，清灰停止。

DDF大型袋式反吹袋式除尘器入口温度729和734涤纶布耐温<1500℃；经三代处理的玻璃纤维布耐温<3000℃。除尘滤袋排列数1000M2的是在2W2的布置下的排数；3000-90000M2的是在2W4W2布置下的排数。1800M2的是在3W3的布置下的排数；10000m2的是在周围通道的布置下的排数。W表示检修通道。

DDF大型袋式反吹袋式除尘器工作原理：

DDF大型袋式反吹袋式除尘器正压式(又称压入式)和负压式(又称吸入式)，

含尘气体在负压作用下，由各进风管进入灰斗，在进风口的部位设有阻流板，较粗的粉尘靠重力落入灰斗，细颗粒粉尘经除尘滤袋过滤，并吸附在除尘滤袋的内壁上，净化后的气体经净气室，通过设备顶部切换阀经排管吸入风机内，再经排气筒排入大气中。
