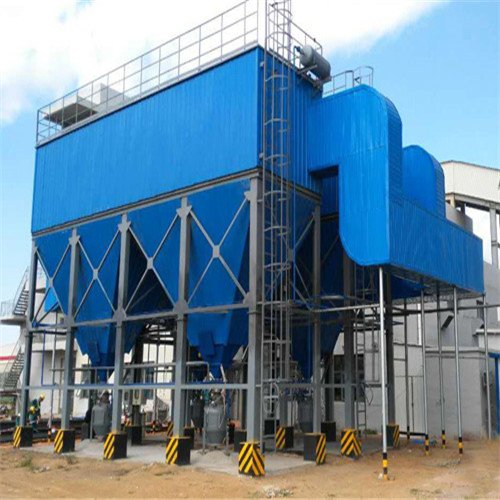

PPC气箱脉冲布袋除尘器--金龙良心制做

PPC气箱脉冲布袋除尘器工作原理

含尘气体从除尘器进出风箱体中的进风口（A系列从灰斗进入）进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中粗颗粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于除尘布袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分室清洁汇集经出风口，由除尘系统的主风机吸出而排入大气。

PPC气箱脉冲布袋除尘器的结构组成：

1、壳体部分：包括清洁室（或称气体净化箱、气箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板、喷吹短管、过滤室内设有滤袋及其骨架。

2、灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机、空气输送斜槽和刚性叶轮给料机（即卸料阀）。

3、进出风箱体：包括进出风管路及中隔板。单排（或称单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间。A系列较小无箱体，进出风管路分别接于灰斗与清洁室上。

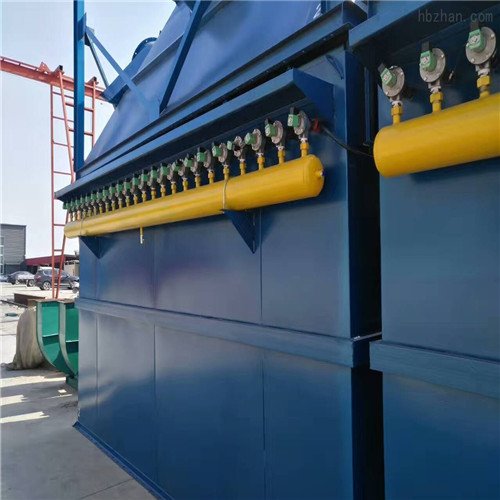

4、脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

5、压缩空气管路及其减压装置、油水分离器、油雾器等。
