河南骄阳机械设备有限公司
南京
面议
·
7352
广泛适用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业。
─
▌适用行业
广泛适用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业。
▌适用物料
适用于各种颗粒状、粉状物料。
▌产品简介
DMA电磁振动给料机是采用非金属材料、多弹簧板结构的新型振动给料设备，具有工作平稳、给料精度高、噪音低、安装方便等特点，该给料机广泛用于矿山冶金、煤炭、建材、化工、电力、机械、粮食等各行业中，用于把状、颗粒状及粉状物料从贮仓或漏斗中均匀、连续、定量地给到受料装置中去，特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。
▌产品结构

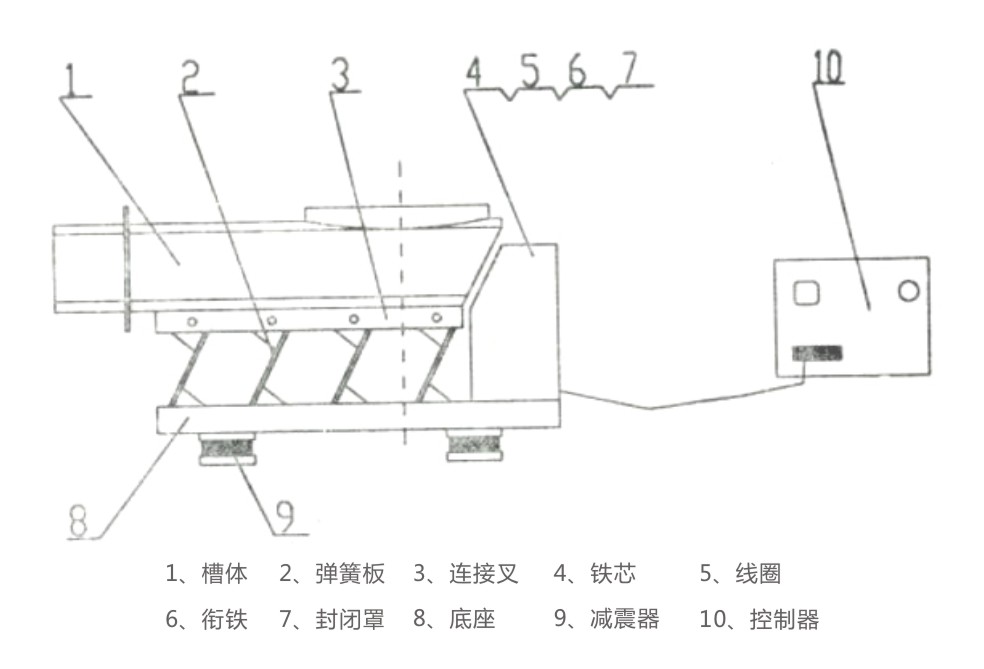

DMA电磁振动给料机结构简图
▌工作原理
DMA电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统，整个系统工作在低临界共振状态，主要利用电磁激振器驱动槽体以一定的倾角做往复振动，使物料沿槽移动。图(a)为电磁振动给料机的工作原理。物料置于由主振弹簧支撑的供料槽体上，衔铁与槽体的主振弹簧连成一体，线圈缠绕在铁芯上。由于线圈中流过的是经过半波整流后的单向脉动电流，因此，电磁铁就产生了相应的脉冲电磁力(图(b) )。在交流电的正半周，脉动电流流过线圈，在铁芯和衔铁之间产生一脉动电磁吸力，使槽体向后运动，激振器的主弹簧发生变形，储存势能;在负半周期内，线圈中无电流通过，电磁力消失，衔铁在弹簧力的作用下与电磁铁分开，使料槽向前运动，这样料槽就以交流电源的频率，连续地进行往复振动。
DMA电磁振动给料机工作原理示意图
▌产品特点
1、结构合理紧凑、重量轻、整体重心偏移较小，安装维修方便，无转动部件，不需润滑、运行费用较低；
2、设计理论合理，整机能耗低；
3、均匀定量，给料精度高；
4、无级调节给料量，可实现自动化控制和集中控制；
5、给料时物料运行按抛物线轨迹前进，对给料槽体磨损小；
6、该机不适用于300℃以上的热物料和具有防爆要求的场合。
▌技术参数
| 型号 | 生产率 | 双振幅 (mm) | 额定 电压 (V) | 额定 电流 (A) | 功率 (kw) | 振动 次数 (次/分) | 配套控制箱 | 设备 重量 (kg) | |
|---|---|---|---|---|---|---|---|---|---|
| m3/h | t/h | ||||||||
| DMA2 | 1.5 | 2.5 | 1.75 | AC220 | 0.25 | 0.03 | 3000 | XKZ—V | 18 |
| DMA4 | 3 | 4.9 | 1 | 0.06 | XKZ—5G2 | 52 | |||
| DMA8 | 5.5 | 8.8 | 2.3 | 0.15 | XKZ—5G2 | 80 | |||
| DMA16 | 11 | 16.5 | 3.8 | 0.2 | XKZ—10G2 | 145 | |||
| DAM32 | 22 | 33 | 7 | 0.45 | XKZ—20G2 | 234 | |||
| DAM63 | 43 | 65 | 10.6 | 0.65 | XKZ—20G2 | 410 | |||
| DMA125 | 90 | 138 | 10 | 1.5 | XKZ—50G2 | 850 | |||
| DMA250 | 200 | 320 | 1.5 | AC380 | 10 | 3 | XKZ—50G3 | 1740 | |
注：以上生产率按堆比重1.6t/m³计算，湿度30%的河砂试验测定的，适用时根据输送物料的实际比重换算生产给料量。
▌安装工艺
1、敞开式

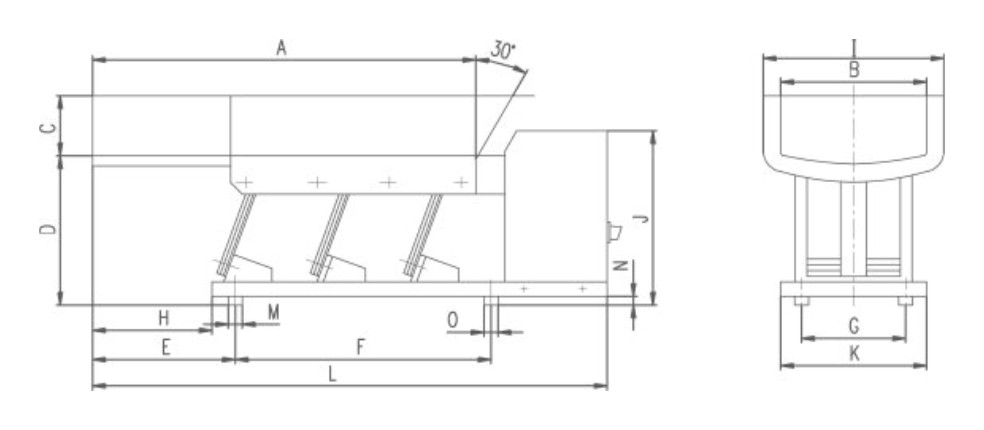

敞开式外形图
敞开式外形尺寸表
单位：mm
| 型号 | A | B | E | F | H | I | J | K | L | D |
| DMA2F | 350 | 150 | 188 | 240 | 160 | 215 | 235 | 180 | 500 | 80 |
| DMA4F | 500 | 175 | 209 | 340 | 164 | 215 | 280 | 180 | 550 | 100 |
| DMA8F | 650 | 250 | 251 | 400 | 241 | 300 | 390 | 240 | 895 | 150 |
| DMA16F | 800 | 300 | 256 | 640 | 206 | 340 | 469 | 280 | 1125 | 170 |
| DMA32F | 870 | 450 | 327 | 660 | 267 | 460 | 532 | 360 | 1190 | 194 |
| DMA63F | 1000 | 600 | 452 | 600 | 352 | 650 | 605 | 400 | 1352 | 245 |
| DMA125F | 1250 | 800 | 666 | 750 | 466 | 900 | 724 | 520 | 1816 | 315 |
| DMA250F | 1500 | 1100 | 640 | 900 | 540 | 1300 | 930 | 730 | 2090 | 430 |
注：封闭型进、出料口尺寸由用户自定。
2、悬挂式
安装方式可分为座式安装和悬挂式安装。正常给料时可下倾10°安装，对粘性或含水量较高的物料或细粉料可下倾15°安装使用。但用于配料、定量给料和自动称量时，为保证给料精度，建议水平安装。

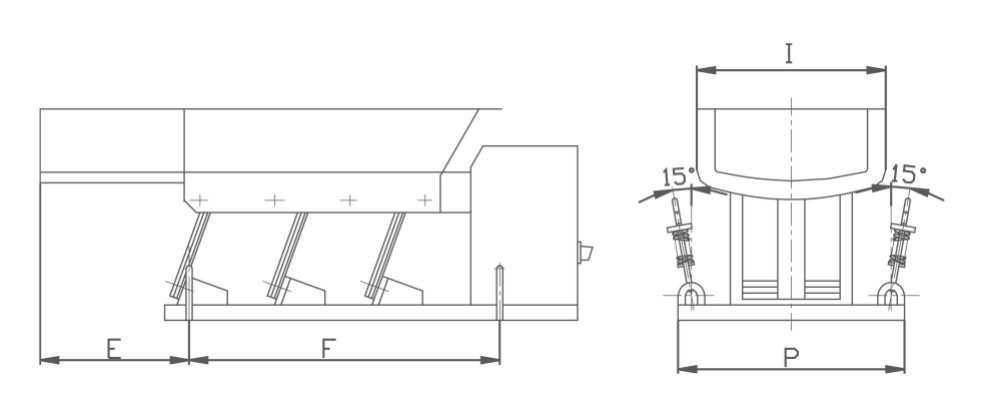

悬挂式外形图
悬挂式外形尺寸表
单位：mm
| 型号 | DMA2 | DMA4 | DMA8 | DMA16 | DMA32 | DMA63 | DMA125 | DMA250 |
| E | 168 | 195 | 280 | 240 | 310 | 400 | 600 | 650 |
| F | 240 | 390 | 460 | 600 | 660 | 600 | 750 | 600 |
| P | 240 | 250 | 350 | 460 | 620 | 700 | 950 | 1380 |
| I | 230 | 239 | 336 | 400 | 550 | 730 | 970 | 1380 |
3、敞开溜嘴式
本产品设计时未考虑物料仓压影响，为保证给料机的正常工作，应尽量减少料仓压力的影响，建议设备使用时配置相应的溜嘴，溜嘴的形式及配置尺寸见下图：

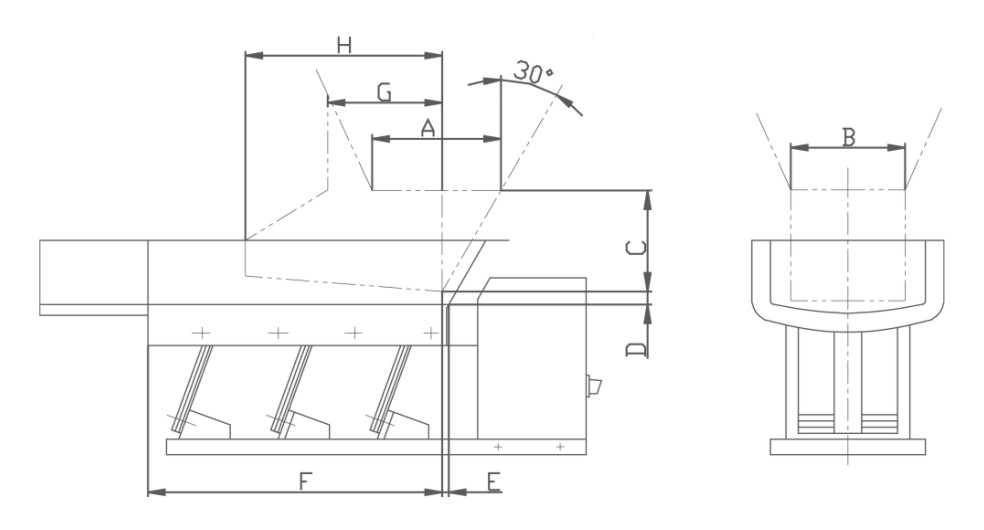

敞开溜嘴式外形图
敞开溜嘴式外形尺寸表
单位：mm
| 型 号 | A | B | C | D | E | F | G | H |
| DMA2 | 125 | 125 | 110 | 20 | 20 | 255 | 100 | 200 |
| DMA4 | 150 | 150 | 130 | 25 | 25 | 375 | 140 | 250 |
| DMA8 | 200 | 200 | 175 | 30 | 30 | 495 | 180 | 325 |
| DMA16 | 250 | 250 | 215 | 40 | 40 | 610 | 270 | 450 |
| DMA32 | 375 | 375 | 325 | 获取更多信息，请访河南骄阳机械设备有限公司 网站
