煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业
▌适用行业
煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业
▌适用物料
煤化工、石油化工、橡胶、造纸、制药等
▌产品简介

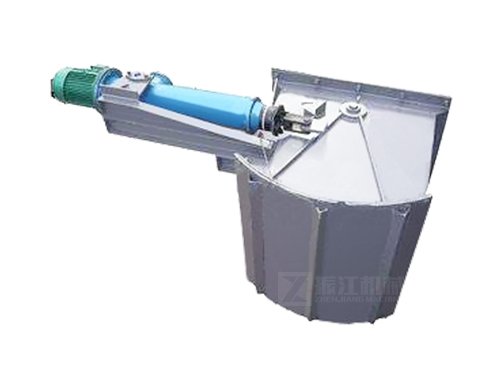

SZ扇形闸门广泛应用于矿山、煤炎、冶全、化工、建材等行业各种物料料仓下装车及装载,属间断性装车闸门,型式结构分为手动、电液动、气动等,其操作简单、灵活可靠,运行平稳、故障率低,可以快速切断料流,是较理想的装车设备。
▌产品结构
扇形闸门由本体、扇形闸板、轴、密封件、电液推杆等部件构成。
▌工作原理
设备通过手动或电动执行机构推动摇杆使扇形闸板沿轴心旋转开启,物料随即下落;待接料装置满载后再推动摇杆使扇形闸板复位,关闭截断下落的物料。
▌产品特点
1、扇形闸门选用钢板制作而成,结构简单,维护方便;
2、可采用电液推杆驱动,运行平稳、故障率低,使用方便。

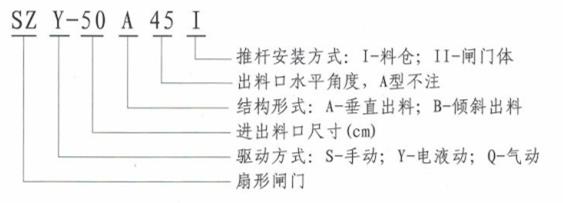

▌型号说明
▌技术参数
手动扇形闸门

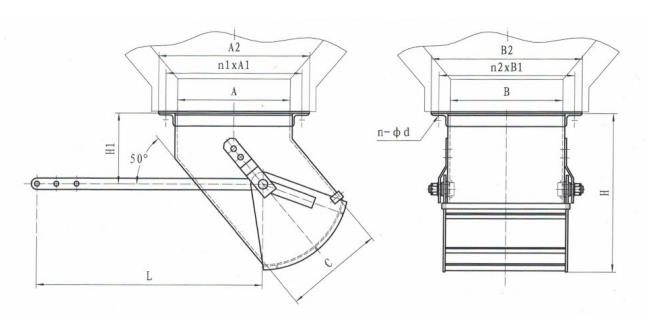

手动扇形闸门外形简图
手动扇形闸门主要尺寸表
型号 | A | n1×A1 | A2 | B | n2×B1 | B2 | n×Φd | C | H | H1 | L |
SZS-20B50 | 200 | 2×130 | 300 | 200 | 2×130 | 300 | 8-Φ14 | 200 | 640 | 260 | 800 |
SZS-25B50 | 250 | 2×155 | 350 | 250 | 2×155 | 350 | 8-Φ14 | 250 | 640 | 260 | 800 |
SZS-30B50 | 300 | 2×180 | 400 | 300 | 2×180 | 400 | 8-Φ14 | 300 | 640 | 260 | 800 |
SZS-40B50 | 400 | 2×230 | 500 | 400 | 2×230 | 500 | 8-Φ18 | 350 | 700 | 300 | 900 |
SZS-50B50 | 500 | 3×190 | 626 | 500 | 3×190 | 626 | 12-Φ18 | 400 | 760 | 340 | 1000 |
SZS-60B50 | 600 | 3×224 | 726 | 600 | 3×224 | 726 | 12-Φ18 | 450 | 840 | 400 | 1200 |
注:闸门尺寸也可按用户要求设计制作。
电液动A型扇形闸门
AⅠ型

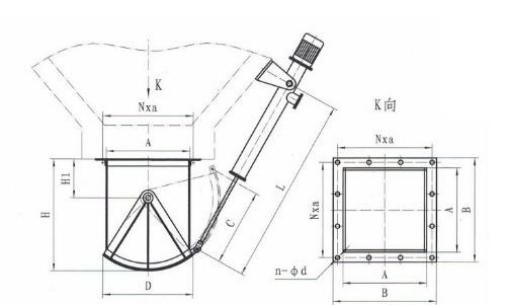

电液动AⅠ型扇形闸门外形简图
电液动AⅠ型扇形闸门安装尺寸表
型号 | 主要安装尺寸(mm) | 电液推杆型号 | 功率(kw) | ||||||||
A | B | C | D | H | H1 | L | N×a | n-Φd | |||
SZY-20AⅠ | 200 | 300 | 220 | 220 | 300 | 80 | 950 | 2×130 | 8-Φ14 | DYT450-220 | 0.75 |
SZY-30AⅠ | 300 | 400 | 320 | 320 | 400 | 80 | 1100 | 2×180 | DYT700-320 | 1.1 | |
SZY-40AⅠ | 400 | 500 | 420 | 420 | 480 | 90 | 1250 | 2×230 | DYT700-420 | ||
SZY-50AⅠ | 500 | 626 | 530 | 520 | 560 | 100 | 1415 | 3×190 | 12-Φ18 | DYT100-530 | 1.5 |
SZY-60AⅠ | 600 | 726 | 630 | 620 | 620 | 120 | 1565 | 3×224 | DYT1000-630 | ||
SZY-70AⅠ | 700 | 826 | 730 | 720 | 720 | 120 | 1715 | 3×258 | 12-Φ23 | DYT1000-730 | |
SZY-80AⅠ | 800 | 950 | 835 | 820 | 800 | 150 | 1905 | 3×294 | DYT1750-835 | 2.2 | |
SZY-100AⅠ | 1000 | 1150 | 1035 | 1020 | 960 | 150 | 2205 | 4×270 | 16-Φ27 | DYT1750-1035 | |
SZY-120AⅠ | 1200 | 1380 | 1235 | 1220 | 1020 | 180 | 2505 | 4×325 | DYT2500-1235 | 3 |
注:闸门尺寸也可按用户要求设计制作。
AⅡ型

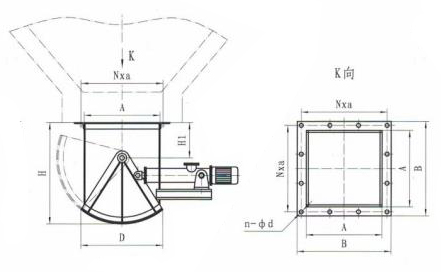

电液动AⅡ型扇形闸门外形简图
电液动AⅡ型扇形闸门安装尺寸表
型号 | 主要安装尺寸(mm) | 电液推杆型号 | 功率 (kw) | ||||||
A | B | D | H | H1 | n1×a1 | n-Φd | |||
SZY-20AⅡ | 200 | 300 | 220 | 300 | 80 | 2×130 | 8-Φ14 | DYT450-200 | 0.75 |
SZY-30AⅡ | 300 | 400 | 320 | 400 | 80 | 2×180 | DYT700-260 | 1.1 | |
SZY-40AⅡ | 400 | 500 | 420 | 480 | 90 | 2×230 | DYT700-280 | ||
SZY-50AⅡ | 500 | 626 | 520 | 560 | 100 | 3×190 | 12-Φ18 | DYT1000-210 | 1.5 |
SZY-60AⅡ | 600 | 726 | 620 | 620 | 120 | 3×224 | DYT1000-230 | ||
SZY-70AⅡ | 700 | 826 | 720 | 720 | 120 | 3×258 | 12-Φ23 | DYT1000-250 |
注:SZY-20AⅡ、SZY-30AⅡ、SZY-40AⅡ底座向下安装,SZY-50AⅡ、SZY-60AⅡ、SZY-70AⅡ底座向上安装。
电液动B型扇形闸门
B45Ⅰ型

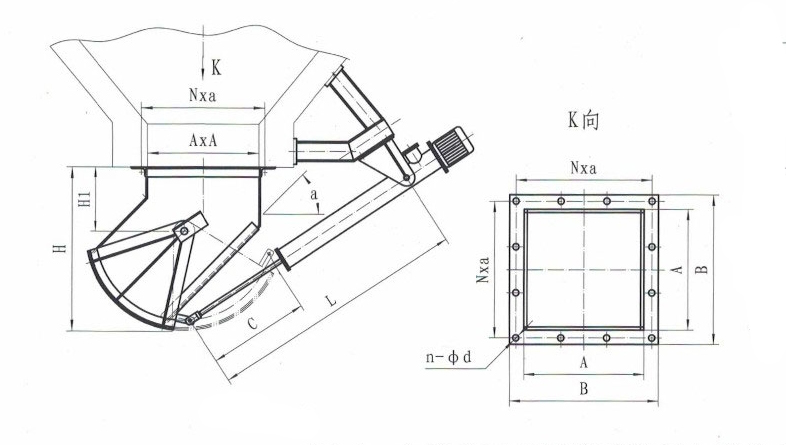

电液动B45Ⅰ型扇形闸门外形简图
电液动B45Ⅰ型扇形闸门安装尺寸表
型号 | 主要安装尺寸(mm) | 电液推杆型号 | 功率 (kw) | |||||||
A | B | C | H | H1 | L | N×a | n-Φd | |||
SZY-20B45Ⅰ | 200 | 300 | 220 | 620 | 160 | 880 | 2×130 | 8-Φ14 | DYT450-220 | 0.75 |
SZY-30B45Ⅰ | 300 | 400 | 320 | 720 | 200 | 1030 | 2×180 | DYT750-320 | 11 | |
SZY-40B45Ⅰ | 400 | 500 | 420 | 850 | 250 | 1180 | 2×230 | DYT750-420 | 1.1 | |
SZY-50B45Ⅰ | 500 | 626 | 530 | 950 | 300 | 1345 | 3×190 | 12-Φ18 | DYT100-530 | |
SZY-60B45Ⅰ | 600 | 726 | 630 | 1020 | 350 | 1495 | 3×224 | DYT1000-630 | 1.5 | |
SZY-70B45Ⅰ | 700 | 826 | 730 | 1100 | 450 | 1645 | 3×258 | 12-Φ23 | DYT1000-730 | |
SZY-80B45Ⅰ | 800 | 950 | 830 | 1150 | 450 | 1795 | 3×294 | DYT1750-830 | ||
SZY-100B45Ⅰ | 1000 | 1150 | 1035 | 1300 | 500 | 2202 | 4×270 | 16-Φ27 | DYT1750-1035 | 2.2 |
SZY-120B45Ⅰ | 1200 | 1380 | 1035 | 1350 | 500 | 2268 | 5×260 | 20-Φ27 | DYT2500-1035 | 3.0 |
注:1、出料口水平角度α分为45°和60°两种,本表只列45°闸门。2、闸门尺寸也可按用户要求设计制作。
B45Ⅱ型

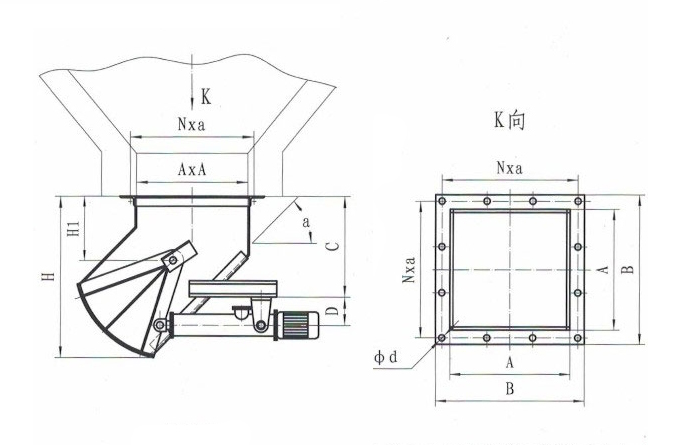

电液动B45Ⅱ型扇形闸门外形简图
电液动B45Ⅱ型扇形闸门安装尺寸表
型号 | 主要安装尺寸(mm) | 电液推杆型号 | 功率 (kw) | |||||||
A | B | C | D | H | H1 | N×a | n-Φd | |||
SZY-20B45ⅠⅠ | 200 | 300 | 120 | 200 | 420 | 160 | 2×130 | 8-Φ14 | DYT450-130 | 0.75 |
SZY-30B45ⅠⅠ | 300 | 400 | 200 | 200 | 560 | 200 | 2×180 | DYT700-150 | 1.1 | |
SZY-40B45ⅠⅠ | 400 | 500 | 215 | 250 | 675 | 250 | 2×230 | DYT700-180 | ||
SZY-50B45ⅠⅠ | 500 | 626 | 335 | 250 | 850 | 300 | 3×190 | 12-Φ18 | DYT100-230 | 1.5 |
SZY-60B45ⅠⅠ | 600 | 726 | 408 | 250 | 970 | 350 | 3×224 | DYT1000-260 | ||
SZY-70B45ⅠⅠ | 700 | 826 | 480 | 250 | 1100 | 400 | 3×258 | 12-Φ23 | DYT1000-310 |
注:1、出料口水平角度α分为45°和60°两种,本表只列45°闸门。2、闸门尺寸也可按用户要求设计制作。
