适用于各种工业环境。全封闭设计，使用过程中减少粉尘污染，绿色环保。运用气膜代替托辊，摩擦阻力小，高 效节能。

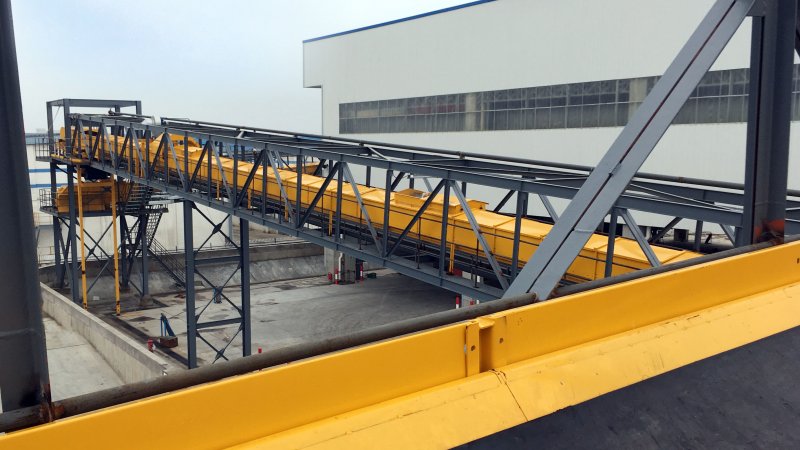

气垫皮带输送机是为输送各种散体物料而设计的产品，适用于各种工业环境。全封闭设计，使用过程中减少粉尘污染，绿色环保。运用气膜代替托辊，摩擦阻力小，高 效节能。
合理的气孔布置，零夹料的气垫层结构，合理槽角的盘槽边缘设计
1. 五点式节流孔布置
气孔布置根据物料的特点，围绕不同孔径，不同孔距，不同排距“三不等”原则设计，让整个皮带以**承重方式运行。
2. 气垫层不夹料
在较为接近下料点气箱段，以及其他凹弧段设置该装置，解决气垫层夹料问题。
3. 槽角无擦边
**槽角确定上半圆弧，第二槽角修正盘槽形状和结构形式，不仅增加盘槽装载容量，同时从根本上解决了胶带擦边问题。
机头特征
插板式头轮包胶，耐磨、抗油、阻燃、防静电
鼓型结构头轮，有效防止皮带跑偏
机头开设检修孔，便于维护
四氟盘根密封，有效防止粉尘外逸
抛物线设计，大幅减少物料对机壳的磨损
40Cr材质头轴，调质处理，强度高
XT锥套设计，便于拆装
机身特征

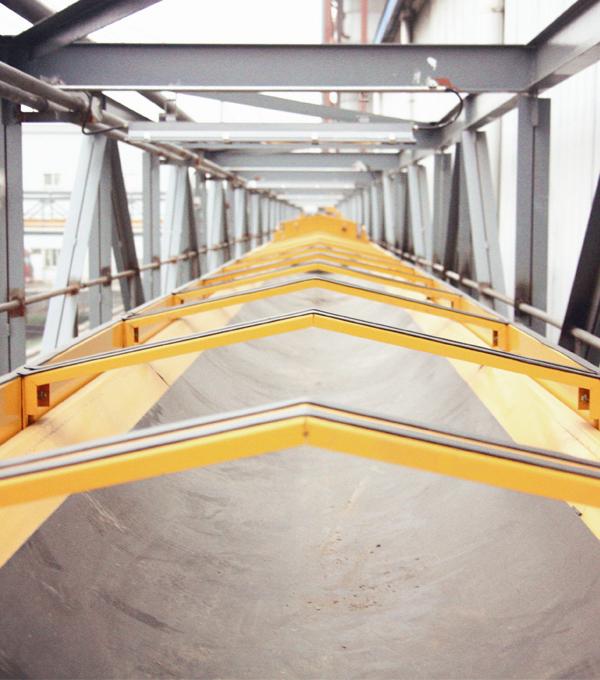

气垫层均匀，气流稳定
采用“二次槽角”设计气箱断面，有效避免皮带擦边现象
手动可调节挡板，使物料进料居中
进料斗均设有检视窗，便于维修
机尾特征
快开式尾部罩壳，便于检修
四氟盘根密封，有效防止粉尘外逸
气垫皮带输送机标准输送量（米/秒）
| 输送量 | 型号 | |||||
| ASBC650 | ASBC800 | ASBC1000 | ASBC1200 | ASBC1400 | ASBC1600 | |
| 100 | 1.25 | -- | -- | -- | -- | -- |
| 150 | 2.00 | 1.25 | -- | -- | -- | -- |
| 200 | 2.50 | 1.60 | -- | -- | -- | -- |
| 250 | 3.15 | 2.00 | 1.25 | -- | -- | -- |
| 300 | -- | 2.50 | 1.60 | -- | -- | -- |
| 400 | -- | 3.15 | 2.00 | 1.25 | -- | -- |
| 500 | -- | -- | 2.50 | 1.60 | 1.25 | -- |
| 650 | -- | -- | 3.15 | 2.00 | 1.60 | 1.25 |
| 800 | -- | -- | -- | 2.50 | 2.00 | 1.60 |
| 1000 | -- | -- | -- | 3.15 | 2.50 | 2.00 |
| 1200 | -- | -- | -- | -- | 3.15 | 2.50 |
| 1500 | -- | -- | -- | -- | -- | 3.15 |
