XJ
直接联系
新乡市阿瑞斯机械设备有限公司.
河南
面议
XJ
2834

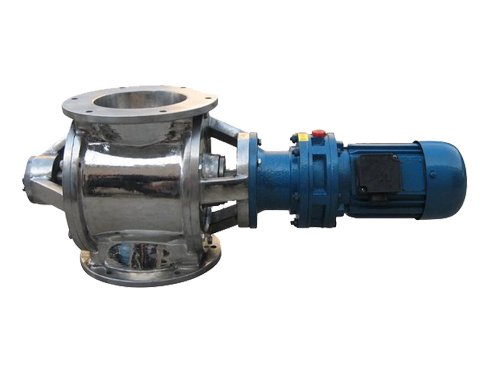

本厂生产的星型卸料器，除了具有给料均匀、结构紧凑、密封性能好运转可告外，还具有如下特点：
1、在运转中较高两端进料少，因此磨损耗小，比一般星型卸料器具有明显的节能功效；
2、两端轴承挑出本体之外，轴承内不易进粉而免除不应有的磨损，改老式的滑动轴承为滚动轴承，使用极为可靠。
主要技术参数
名称 规格型号 | 生产能力（m3/h） | 转速（r/min） | 减速机型号 |
XJφ200×200 | 7 | 31 | YCT170-B5-1.1-31 |
XJφ300×300 | 23 | 31 | YCT215-B5-1.1-31 |
XJφ400×400 | 53 | 31 | YCT250-B5-3-31 |
XJφ500×500 | 106 | 31 | YCT250-B5-5.5-31 |
J型星型卸料器尺寸表
代号 规格型号 | H | H0 | L1 | L2 | L |
XJφ200×200 | 300 | 150 | 250 | 878 | 1128 |
XJφ300×300 | 450 | 225 | 312 | 1178 | 1490 |
XJφ400×400 | 600 | 300 | 425 | 1348 | 1770 |
XJφ500×500 | 760 | 380 | 480 | 1433 | 1913 |
星型卸料器料口尺寸表
料口形式 规格型号 | 圆口 | 方口 | ||||||||
D | D1 | D2 | n-MS | a | b | n×A | B | C | n2-MY | |
XJφ200×200 | φ200 | φ300 | φ265 | 6-M10 | 200 | 200 | 140 | 260 | 300 | 8-M10 |
XJφ300×300 | φ300 | φ400 | φ365 | 6-M12 | 300 | 300 | 500 | 360 | 400 | 8-M10 |
XJφ400×400 | φ400 | φ500 | φ465 | 12-M12 | 400 | 400 | 3×140 | 460 | 500 | 12-M12 |
XJφ500×500 | φ500 | φ600 | φ565 | 16-M16 | 500 | 500 | 3×140 | 560 | 600 | 16-M16 |
