产品特点：

蝶形压力控制阀(又名真空调节蝶阀），应用于新能源，光伏，半导体行业，基于PECVD、LPCVD应用的TopCon电池的Poly层制造。

福雪莱公司生产的蝶形压力控制阀不仅了延续了国外蝶阀的高稳定性、具有高位分辨率，而且针对国内生产的蝶阀的不足之处，改善了阀体结构，提升了阀体使用寿命，给上位机提供了丰富的控制接口。具有低功耗、宽领域应用、多样的控制方式、高分辨率、高精度控制效果的优点。

目录

前言

产品图示

1、 电动调节蝶阀产品图：

2、用户现场安装图：

产品介绍

1、产品系列：

2、工作参数：

3、阀体使用方法：

4、通讯协议详解：

5、 阀体外形尺寸:

6、引脚说明：

7、报警说明：

8、注意事项：

                             前言

针对国内市场的需求，并总结国外电动阀的优势，我司自主研发了一款功能完善且质量过硬的新型电动调节阀系列：FRB-XXXX-613.

本产品不仅了延续了国外阀体的高稳定性、具有高位分辨率，而且针对国内生产的阀体的不足之处，改善了阀体结构，提升了阀体使用寿命，给上位机提供了丰富的控制接口。具有低功耗、宽领域应用、多样的控制方式、高分辨率、高精度控制效果的优点。

产品图示

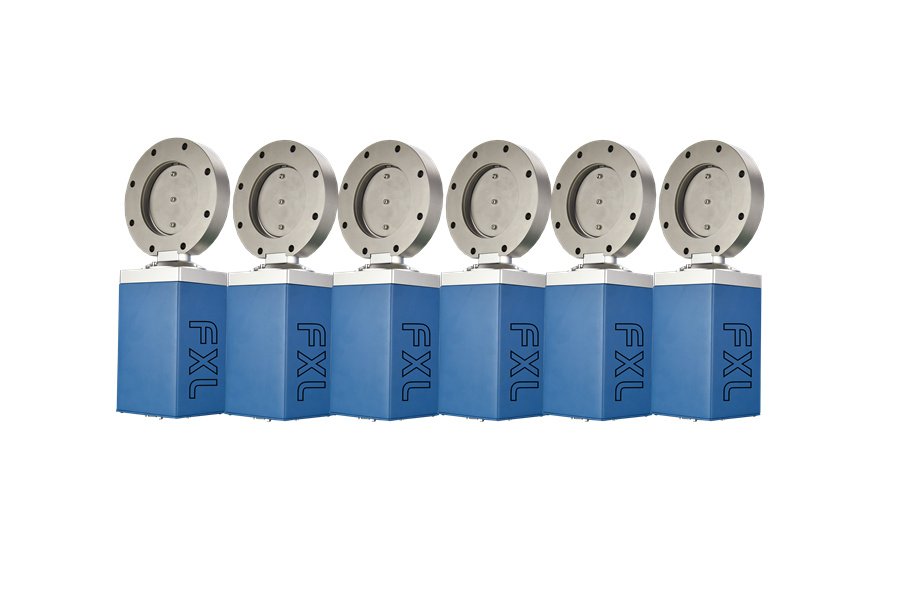

1、电动调节蝶阀产品图：

DN25-DN50系列

DN63-DN160系列

2、用户现场安装图：

阀体安装示意图

电气接口示意图

产品介绍

1、产品系列：

根据法兰接口口径进行划分，现有电动调节蝶阀产品系列表如下

电动调节阀广泛应用于气体、液体、颗粒物等形态的流量控制工况。能够匹配工业控制系统的流量控制与监控、管道压力的控制与检测、响应控制系统的控制命令等，下面将对产品的功能进行详细介绍：

2、工作参数：

     阀体接口面板介绍：

1、上位机通讯端口：用于上位机通讯，上位机发送控制指令与采集阀体参数。

2、压差传感器信号端口：提供压差传感器电源供电以及传感器压差信号传输。

3、阀门开度显示屏：用于显示阀门的开度，“0”代表阀门全关；“999”代表阀门全开。

4、电源端口：用于给阀门提供DC24V电源。

5、电源开关档位：为阀门的电源启动、停止档位，当档位拨至“ON”时，阀门开始工作，当档位拨至“OFF”时，阀门停止工作。

6、通讯复位键：用于设备被遗忘了通讯地址，可摁下按钮，使系统通讯参数回复出厂默认值。

3、阀体使用方法：

让阀体进入工作状态，需要经过一下四步操作：

1、将与上位机相连的25PDB插头插入阀体上的25PDB母插头内。

2、将与压差传感器相连的插头插入阀体上的15PDB母插头内。

3、将与DC24V电源相连的插头插入阀体上的15P的DB公插头内。

4、检查电路连接无误后，将电源档位拨至“ON”，若看到阀门的数码管显示数字，则表示已进入工作准备状态。若系统出现无法通讯，遗忘设备地址、波特率等，用户可按下此复位键，使系统回复缺省值。

注：若上位机已发送控制指令，阀体仍无响应，则请检查通讯线路的连接或检查上位机与阀体的通讯协议以及功能码是否一致。

4、通讯协议详解：

出厂默认通讯协议表：

5、阀体外形尺寸:

    根据电动调节蝶阀连接方式的不同，划分为两种。DN25-DN50采用真空卡箍式连接，DN63-DN160采用ISO真空法兰连接方式。外形尺寸图示意如下：

DN25-DN50系列外形尺寸示意图

DN63-DN50系列外形尺寸示意图

6、引脚说明：

DB25上位机通讯端口引脚定义如下表所示：

本接口为上位机通讯接口，仅介绍使用部分引脚：

DB15电源端口引脚介绍：

DB15传感器引脚功能介绍：

注：控制指令兼容部分VAT蝶阀控制指令。

7、报警说明：

8、注意事项：

1、 在设备上电前必须先检查阀体安装是否正确，电路连接是否正确，确保供电电压为直流24V,否则将及容易导致设备损坏。

2、 在安装设备时，需要确保设备阀门的开度是否稳定，蝶阀开关位置是否正常，否则将及容易导致阀体控制误差增大。

3、 非本公司专业维修人员切勿自行拆卸，若设备出现问题，请及时致电我司售后维修人员。

4、 本设备工作环境温度为10-50℃，切勿将设备置于极端工作环境下运行。

5、 设备投入工作后应定期检查阀体工作状态是否正常并做好清洁工作。

6、 阀门安装时需注意防止碟叶夹伤手。
