FLS-2000A-JW
直接联系
福雪莱冷暖设备（东莞）有限公司
东莞
10-20万元
福雪莱
FLS-2000A-JW
449
二次配
Ø 设备电源： 交流220V、50Hz、约1.5KW。
1.3 功能
Ø 对瓶内液体高精度恒温。
1.4 工作原理
Ø 通过温控器PID控制恒定温度。
1.5 使用环境
Ø 地面平整，通风良好。
Ø 周围无强烈振动。
Ø 周围无强电磁场影响。
Ø 周围无易燃、易爆、腐蚀性物质和粉尘。
Ø 周围留有足够的使用及维护空间。
Ø 环境温度：10℃～45℃。
Ø 环境湿度：≤80%RH。

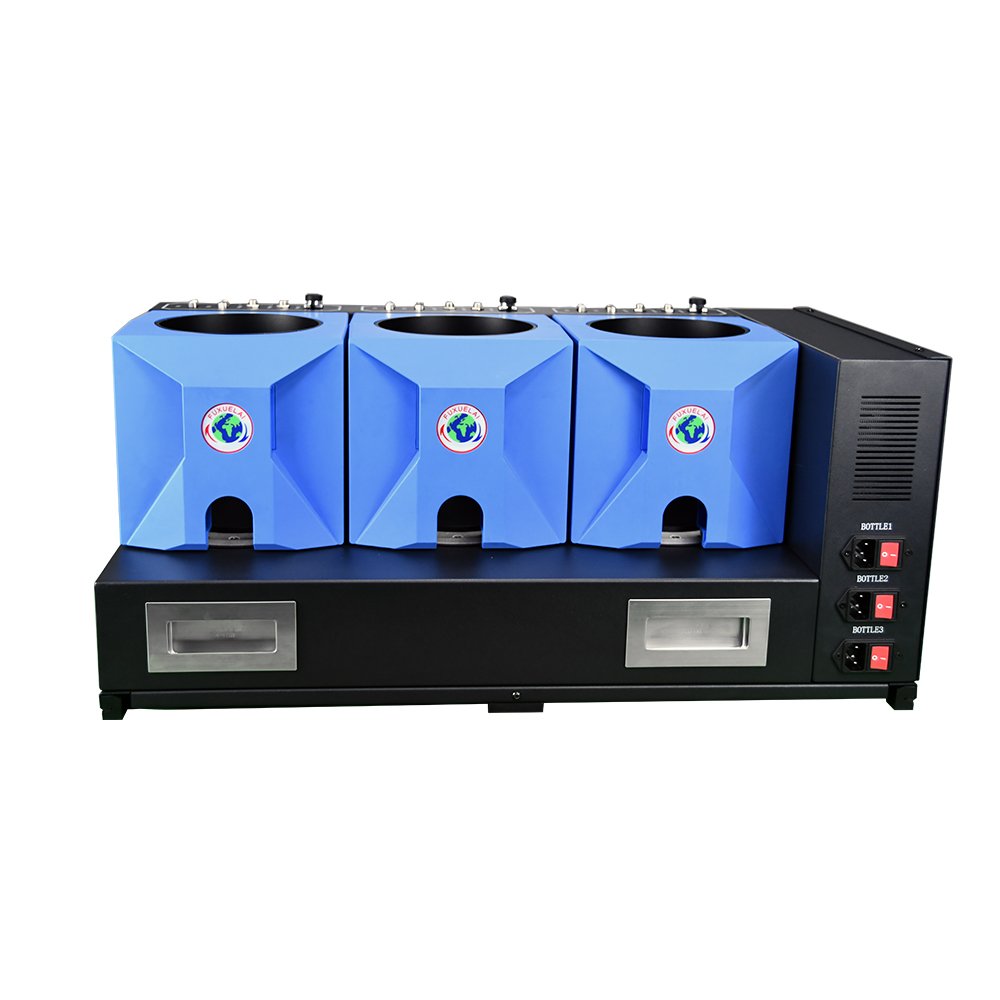

FLS-2000A-JW
湿氧恒温槽系列
用户手册
Ver. FLS202312
尊敬的用户：
为了方便您使用，请仔细阅读本手册，并按手册要求进行操作。
由于产品的改进和换代，您所使用的设备可能与手册中介绍不完全一致，谨此致歉。
注意
在使用设备之前，请详细阅读使用手册，并特别注意其中注意事项的内容。
只有在使用、维护过程中严格遵照制造商的建议，才能使设备的性能达到设计的水准。
严禁非专业人员在设备正常使用时非法进行各类操作。
除非另有约定，本文档仅作为使用指导，所有陈述、信息和建议不构成任何明示或暗示的担保。
目录
一、设备简介
1.1 结构图
1.2 二次配
1.3 功能
1.4 工作原理
1.5 使用环境
1.6 技术参数
二、 设备操作
2.1 状态指示灯及断路器
2.2 恒温操作
2.3通讯及热偶接口
三、 故障报警
四、 注意事项
4.1 开机
4.2 停机
4.3 使用中
五、日常巡检与检修保养
5.1 日常巡检
5.2 保养与检修
六、应急处理
Ø 设备电源： 交流220V、50Hz、约1.5KW。
Ø 对瓶内液体高精度恒温。
Ø 通过温控器PID控制恒定温度。
Ø 地面平整，通风良好。
Ø 周围无强烈振动。
Ø 周围无强电磁场影响。
Ø 周围无易燃、易爆、腐蚀性物质和粉尘。
Ø 周围留有足够的使用及维护空间。
Ø 环境温度：10℃～45℃。
Ø 环境湿度：≤80%RH。
型号 | FLS-2000A-JW1 | FLS-2000A-JW2 | FLS-2000A-JW3 | |
尺寸 重量 | 外形 | 342（长）*348.45（宽）*322（高） | 526.5（长）*348.45（宽）*322（高） | 700（长）*350（宽）*320（高） |
源瓶冷阱 | φ142*160（高） | φ142*160（高） | φ142*160（高） | |
重量 | 约23kg | 约26kg | 约29kg | |
材质 | 外壳 | A3钢板+烤漆 | A3钢板+烤漆 | A3钢板+烤漆 |
保温壳 | ABS工程材料与优质保温棉 | ABS工程材料与优质保温棉 | ABS工程材料与优质保温棉 | |
电源 | 设备电源 | AC220V±10% 、50Hz | AC220V±10% 、50Hz | AC220V±10% 、50Hz |
预装总功率 | 约500W | 约1kW | 约1.5kW | |
恒温
| 温度采集 | 铂电阻（PT100） | 铂电阻（PT100） | 铂电阻（PT100） |
控温范围 | 常温 -- 90℃ | 常温 -- 90℃ | 常温 -- 90℃ | |
控温精度 | ±0.5℃（静态） | ±0.5℃（静态） | ±0.5℃（静态） | |
温度波动度 | ≤0.5℃ | ≤0.5℃ | ≤0.5℃ | |
控温方式 | PID控制 | PID控制 | PID控制 | |
加热方式 | PTC加热器 | PTC加热器 | PTC加热器 | |
Ø 电源指示灯： 电源开启时常亮；
Ø 偏差报警指示灯:：温度偏差2℃报警时常亮；
Ø 高液位指示灯:：液位过高时常亮；
Ø 低液位指示灯：液位过低时常亮；
Ø 断路器：加热过载或短路时跳闸，负载不能≥断路器过载电流。
Ø 如有报警先检查并处理；
Ø PV显示区：显示当前温度；
Ø SV显示区：点按温控器的“◀”键移位至相应位置，点按“▲▼”键设定温度；
Ø 紧急情况关闭电源。
2.3通讯及热偶接口
Ø 伴热带电源接口“AC 220V”：
引脚 | 定义 | 说明 |
1 | L | 相线 |
2 | N | 零线 |
3 | PE | 接地线 |
Ø 伴热带热偶接口：与伴热带热偶探头连接；
Ø 石英瓶热偶接口：与石英瓶热偶探头连接；
Ø 信号输出点接口（COM2公头）：
引脚 | 定义 | 说明 |
1 | 信号COM | 所有信号为无源开关常闭点输出， **载流量1A，不可接大电流以免烧坏设备 |
2 | 中液位信号 | |
3 | 低液位信号 | |
4 | 高液位信号 | |
5 | 报警信号 | |
6 | 电源信号 | |
7 | 漏水信号 |
Ø 温度通讯接口（COM1母头）：
引脚 | 定义 | 说明 |
1 | RS-485+ | Modbus RTU协议 PV:2000H SV:0000H |
2 | RS-485- | |
3 | 空 | |
4 | 空 | |
5 | 空 | |
6 | 空 | |
7 | 空 | |
8 | 空 | |
9 | 空 |
序号 | 报警内容 | 故障原因分析 | 故障处理 | |
1 | 断 路 器 | 石英瓶断路器跳闸 | 接线不良、线路过载、线路短路、PTC加热器故障等 | 请检查具体原因并做相应处理， 如需要请更换相应部件 |
2 | 伴热带断路器跳闸 | 接线不良、线路过载、线路短路、PTC加热器故障等 | ||
3 | 报警指示灯 | 温度偏差2℃故障 | ||
4 | 高液位指示灯 | 液位过高、传感器故障 | ||
5 | 低液位指示灯 | 液位过低、传感器故障 | ||
提示：遇到无法解决的问题时请联系设备厂家！
Ø 非专业人员，不得操作设备电气部分。
Ø 上电开机前应该检查设备是否具备条件。
Ø **次上电，先检查电源接线、电压是否正常，否则可能造成设备严重损坏。
Ø 除了可操作的部位，其它地方不可触碰，避免触电或其它危险。
Ø 非专业人员，不得操作设备电气部分。
Ø 长时间停机应该关掉电源。
Ø 关电后不能立即上电，请稍等几分钟。
Ø 人员未经培训，不得操作设备。
Ø 严格按照培训规范操作设备。
Ø 设备严禁撞击损坏等。
Ø 恒温参数应根据实际需要设置。
Ø 长期打开保温盖，容易造成温度流失。
Ø 如放置了危险液体不能随意打开保温盖。
Ø 发现设备有故障或安全隐患时要及时停机处理，不能带安全隐患使用
Ø 查看设备运行状况，如有故障及时处理。
Ø 查看设备是否正常。
Ø 设备正常使用时检修周期为每年一次，检修内容包括设备内所有电气部件（检查、清洁、维修、更换）。
Ø 如设备内放置的危险物品破裂,要做好防护措施, 及时疏散现场人员。
Ø 停止设备运行。
Ø 关闭设备电源。
Ø 及时把泄漏的危险品收集清理干净并转移妥善处理。
Ø 修复现场、更换部件等。
