浙江温州奇胜阀门制造有限公司
面议
2629
--
造纸，沥青，尾矿，排渣，水泥，煤泥等。
| 型号： | QCZ73X |
| 工作压力： |
DN50-DN100 16bar DN125-DN200 10bar DN250-DN400 7bar DN450-DN550 5bar DN600-DN700 3bar DN800-DN900 2bar DN1000-DN1400 1bar |
| 连接形式： | 对夹 |
| 设计标准： | JB/T8691-2013 |
| 法兰标准： | GB/T9113.1-2010 |
| 结构长度： | GB/T15188.2-94 chart6-7 |
| 检验标准： | GB/T13927-2008 |
| 开关形式： | 手轮，涡轮，气动，电装，液动，电液动，链轮盘 |
| 阀体材质： | WCB,CF8,CF8M |
| 闸板材质： | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 密封材质： | NBR, EPDM,PTFE,FKM |
| 填料： | 芳纶，高水基，四氟，橡胶，石墨 |
| 适用介质： | 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域 |

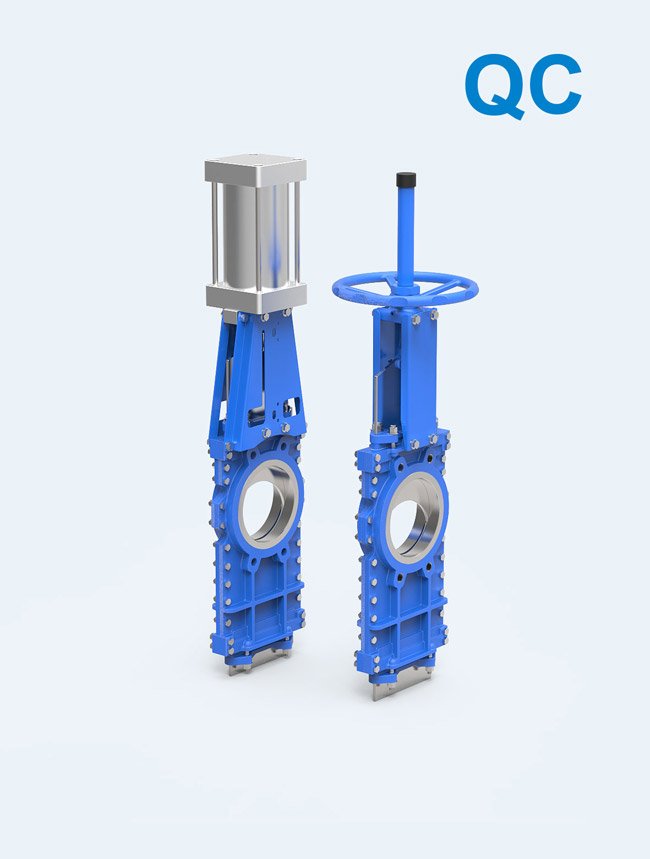

| 产品描述： | QC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作，阀腔与闸板间隙较小，不会随着闸板移动而把介质停留在阀腔中。密封阀座为活动结构设计，有防腐和自动补偿功能，因而寿命更长，在关闭和开并启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质的特点，安装时不受角度限制，操作方便能随时调整尺度，此结构彻底解决了阀门在水平、任何角度或垂直安装管线不卡物料。 |
| 产品特点： |
# 2体式阀体设计 #闸板穿透式设计 # 二体式新型支架，增加了支架的强度 #气动多功能梯形支架，结构牢固，可安装行程开关，与开关指示装置 |
