QS系列
直接联系
浙江温州奇胜阀门制造有限公司
面议
QS系列
2465
适用于污水处理，泥浆，矿浆等领域

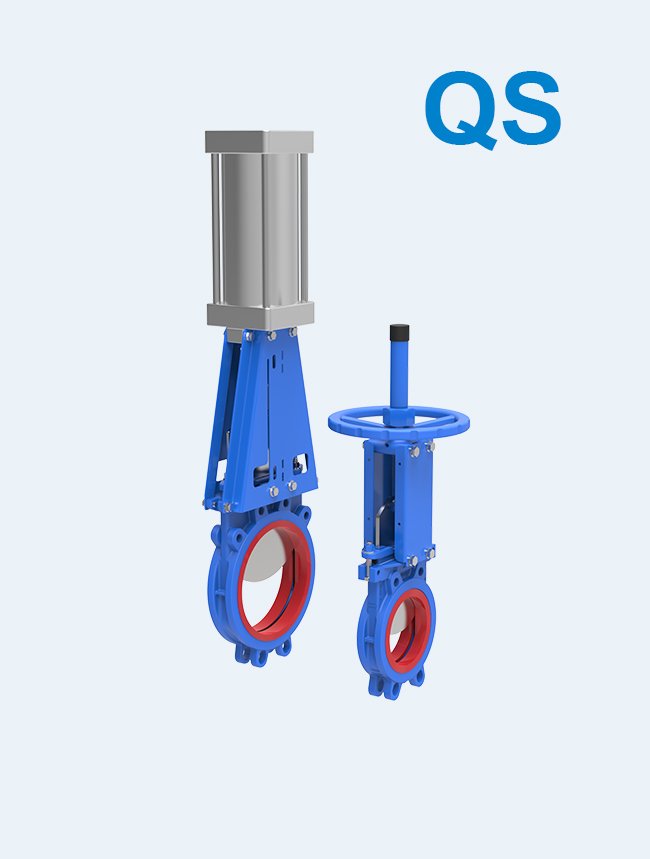

产品介绍：无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式 结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两 侧及中腔底部设有凹槽并装有弹性U 型密封条, 当阀门关 闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封 条进入凹槽中实现阀体和闸板的密封，两侧带PU内圈保护阀体，增加阀门使用寿命
开关形式:手轮，涡轮，气动，电装，液动，电液动，链轮盘
型号：QSZ73X-10G
材质：GGG40
设计标准：JB/T8691-2013
型号： |
QSZ73X |
|
工作压力： |
DN50-DN100 10bar DN125-DN200 8bar DN250 5bar |
|
连接形式： |
对夹 |
|
设计标准： |
JB/T8691-2013 |
|
法兰标准： |
GB/T9113.1-2010 |
|
结构长度： |
GB/T15188.2-94 chart6-7 |
|
检验标准： |
GB/T13927-2008 |
|
开关形式： |
手轮，涡轮，气动，电装，液动，电液动，链轮盘 |
|
阀体材质： |
GGG40 |
|
闸板材质： |
F55, F53,2205, SS310, SS316L,SS316, SS304 |
|
密封材质： |
EPDM |
|
填料： |
芳纶，高水基，四氟，橡胶 |
|
适用介质： |
适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域 |
|
产品描述： |
无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两侧及中腔底部设有凹槽并装有弹性U 型密封条, 双侧带PU保护套。当阀门关闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封; 当刀闸阀开启时闸板上移, 闸板底部边缘与密封条脱离, 密封条弹起与凹槽平整, 能防止刀闸阀在使用过程中, 介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果, 防止阀门关闭时泄漏，双侧带PU保护套设计延长阀门使用寿命。 |
|
产品特点： |
#一体式阀体 #双侧PU保护套 # 二体式新型支架，增加了支架的强度 #阀体带导流设计，防止流体滞留在阀腔内 |
