浙江温州奇胜阀门制造有限公司
面议
2541
蒸汽，污水，中高压管道等。

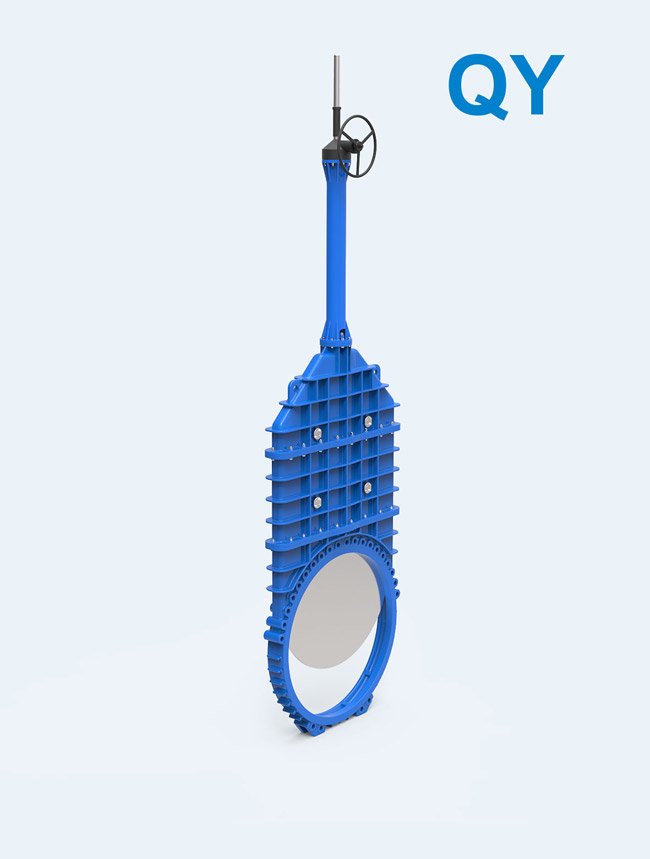

产品介绍：QY型单向密封全封闭式刀闸阀是闸板全封闭在阀腔
开关形式:2
型号：QYZ73X
材质：WCB,CF8,CF8M
| 型号： | QYZ73X |
| 工作压力： |
DN50-DN150 10bar DN200 8bar DN350-DN400 5bar DN450-DN600 3bar DN700-DN1400 2bar |
| 连接形式： | 对夹 |
| 设计标准： | JB/T8691-2013 |
| 法兰标准： | GB/T9113.1-2010 |

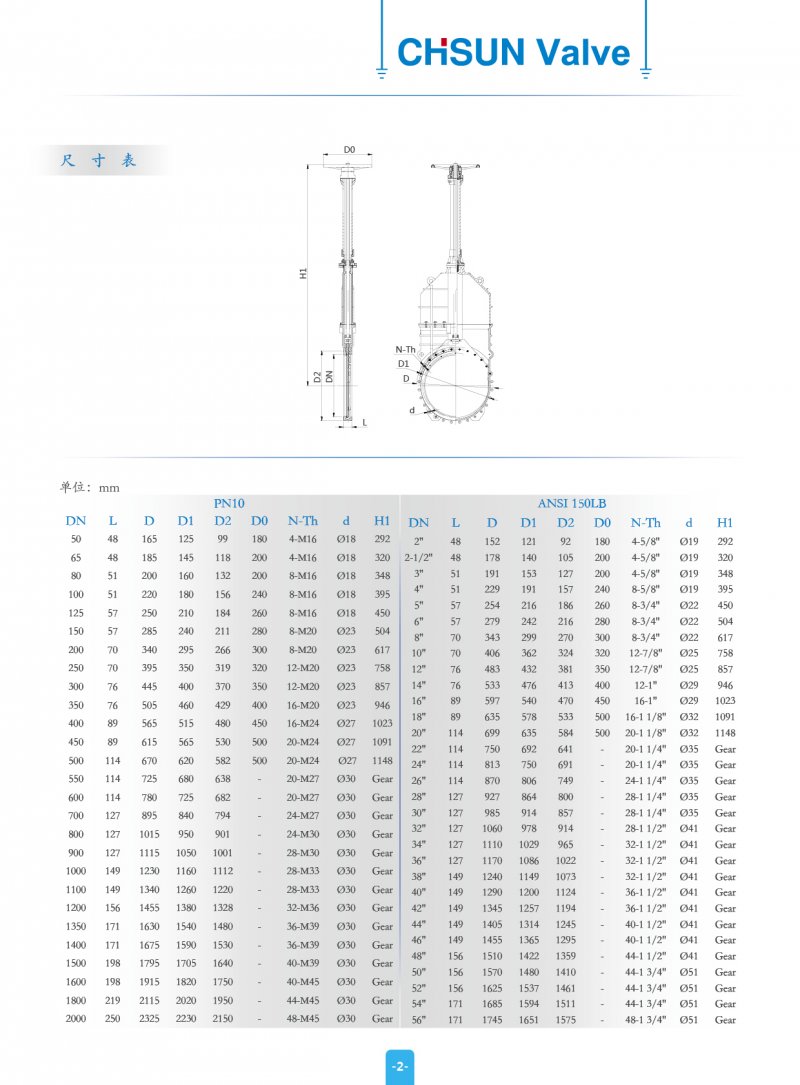

| 结构长度： | GB/T15188.2-94 chart6-7 |
| 检验标准： | GB/T13927-2008 |
| 开关形式： | 手轮，涡轮，气动，电装，液动，电液动，链轮盘 |
| 阀体材质： | WCB,CF8,CF8M |
| 闸板材质： | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 密封材质： | EPDM,NBR,PTFE, |
| 填料： | 芳纶，高水基，四氟，橡胶 |
| 适用介质： | 适用于泥浆、城市污水处理、糖厂、造纸、医药、化工等油品, 等固体介质。 |
| 产品描述： | QY型单向密封全封闭式刀闸阀是闸板全封闭在阀腔内进行启闭密封的结构，它适合于安装在污水池底下, 阀体浸泡在液体里的管道或是地埋式安装阀门的管道环境且压力大于等于PN10的管道. 其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块吻合使得闸板贴紧阀座密封面，从而达到了密封效果. 闸板上半圆设有斜度锲块和阀体内腔上斜度锲块吻合并利用PTFE导向圈同闸板平面平稳启闭滑动使密封更加可靠。阀杆上圆型填料处设有双重的Y型和O型密封圈并有倒密封结构，可以保证在闸板全开状态下在线进行更换填料，保证在长时间状态下阀门的上阀杆密封不漏。 |
| 产品特点： |
# 斜度面楔块 #四氟圈 # 阀杆倒关密封 # 平面支撑点 #侧面支撑点 |
