ZM73X-16C
754

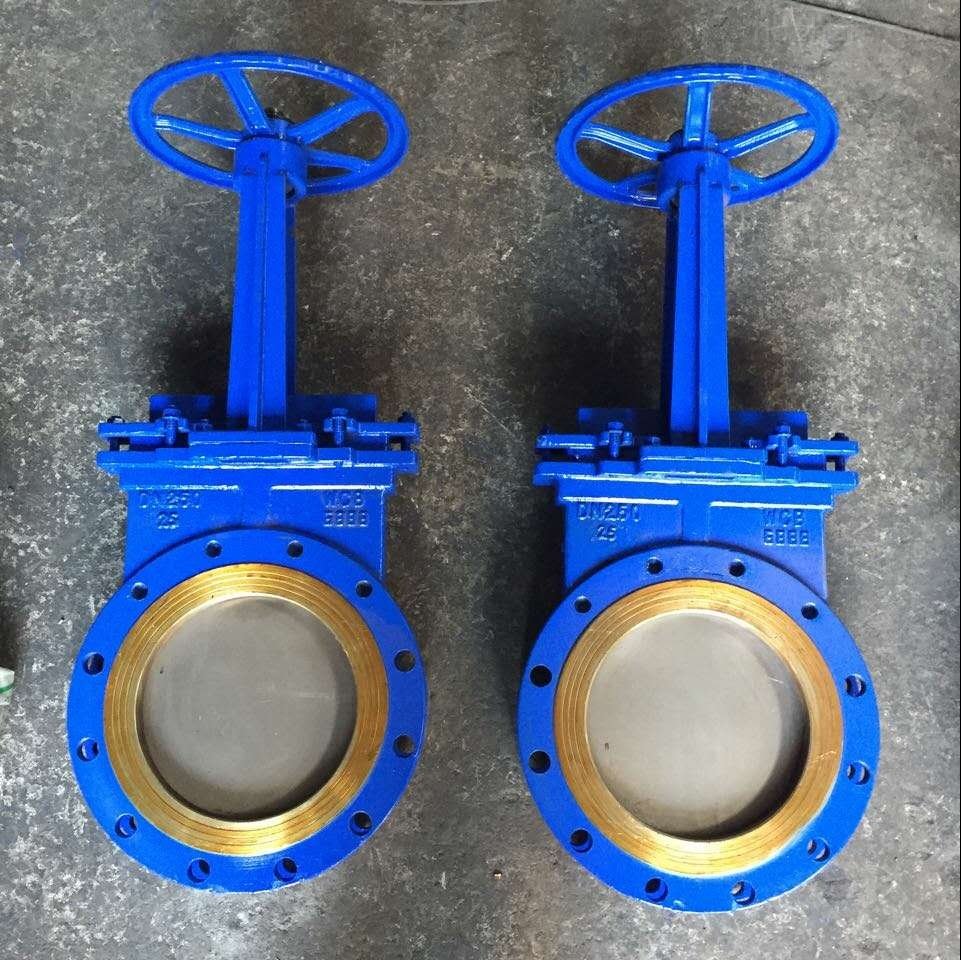

ZM73X-16C手动刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的产品。
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计。
特别适合在粉尘及干燥的恶劣环境中长期正常工作，注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
ZM73X-16C手动刀型闸阀产品标准:
设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
ZM73X-16C手动刀型闸阀主要零部件材质:
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
ZM73X-16C手动刀型闸阀主要性能规范:
| 公称压力 | PN |
| 壳体试验 | 1.5XPN |
| 密封试验 | 1.1XPN |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 纸浆、污水、煤气等 |
ZM73X-16C手动刀型闸阀结构图及连接尺寸：
公称压力 | DN | L | D1 | D2 | H | A | B | C | D | Z-M | 电装型号 |
0.6MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 225 | 280 | 850 | 215 | 175 | 363 | 197 | R-M16 | D715 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 227 | 16-M20 | DZ45 | |
500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 227 | 16-M20 | DZ60 | |
600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 227 | 20-M22 | DZ60 | |
700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 27-M27 | DZ180 | |
1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M30 | DZ250 | |
1.0 MPa | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
80 | 51 | 135 | 160 | <
