PZ973H、X-10C
直接联系
永嘉县巨晨阀门有限公司
温州
面议
PZ973H、X-10C
911

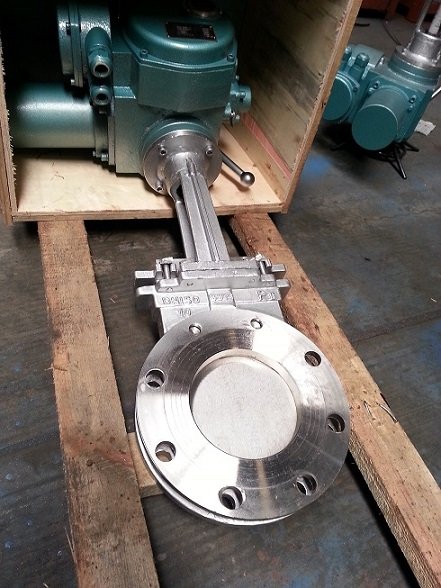

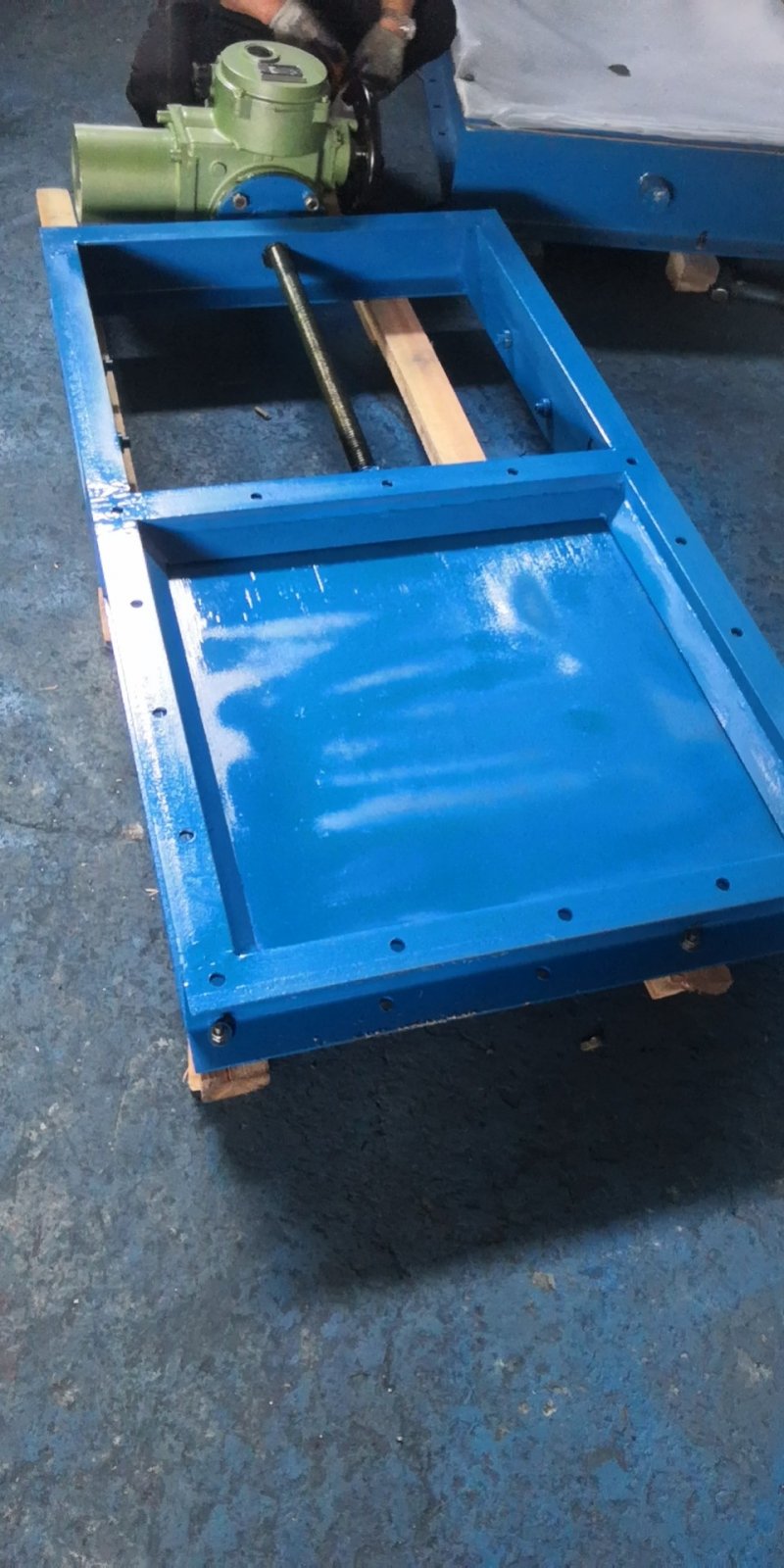

电动闸板阀，对夹式闸板阀，刀型闸板门它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应当水平安装。
电动闸板阀的使用范围为：
1.采矿、钢铁工业--用于煤炭、滤渣浆等；
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；
3.造纸工业--用于任何浓度纸浆、料水混合物；
4.电站除灰--用于灰渣浆液。
电动闸板阀安装及使用说明
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
电动闸板阀配套阀体主要技术参数：
1.阀门类型：闸板阀。
2.阀门型号：PZ973X/F/H/W，等
3.连接方式：法兰、对夹式等
4.公称压力：0.6～1.6Mpa。
5.公称通径：DN50～DN1000 mm
6.阀体材质：球墨铸铁，铸钢WCB，不锈钢304/316/316L等。
7.密封材料：橡胶，PTFE及金属密封材料等。
8.适用温度：PTFE≤150°C，金属密封≤425°C
电动闸板阀主要性能规范：
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
电动闸板阀主要零部件材质：
体、盖 | 闸阀 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
电动闸板阀主要外形及连接尺寸(mm)：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
公称压力 | DN | L | D1 | D2 | H | A | B | C | D | N-Φ | 电装型号 |
0.6 MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 获取更多信息，请访永嘉县巨晨阀门有限公司 网站
