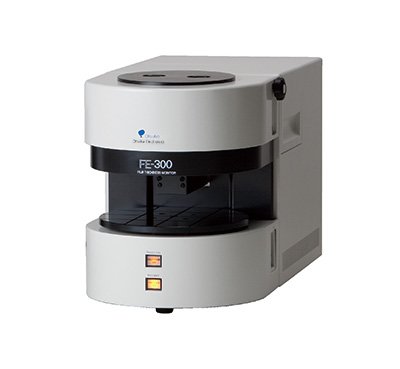

FE-300
面议
大塚电子
FE-300
3742
特 长
薄膜到厚膜的测量范围、UV~NIR光谱分析
高性能的低价光学薄膜量测仪
藉由**反射率光谱分析膜厚
完整继承FE-3000高端机种90%的强大功能
无复杂设定,操作简单,短時間內即可上手
线性*小平方法解析光学常数(n:折射率、k:消光系数)
测量项目
**反射率测量
膜厚解析(10层)
光学常数解析(n:折射率、k:消光系数)
产品规格
FE-300V | FE-300UV | FE-300NIR※1 | ||
---|---|---|---|---|
对应膜厚 | 标准型 | 薄膜型 | 厚膜型 | 超厚膜型 |
样品尺寸 | **8寸晶圆(厚度5mm) | |||
膜厚范围 | 100nm ~ 40μm | 10nm ~ 20μm | 3μm ~ 300μm | 15μm ~ 1.5mm |
波长范围 | 450nm ~ 780nm | 300nm ~ 800nm | 900nm ~ 1600nm | 1470nm ~ 1600nm |
膜厚精度 | ±0.2nm以內※2 | - | ||
重复再现性(2σ) | ±0.1nm以內※3 | - | ||
测量时间 | 0.1s ~ 10s以內 | |||
量测口径 | 约φ3mm | |||
光源 | 鹵素灯 | UV用D2灯 | 鹵素灯 | 鹵素灯 |
通讯界面 | USB | |||
尺寸重量 | 280(W)× 570(D)×350(H)mm,约24kg | |||
软体功能 | ||||
标准功能 | 波峰波谷解析、FFT解析、*适化法解析、*小二乘法解析 | |||
选配功能 | 材料分析软件、薄膜模型解析、标准片解析 |
※1 请于本公公司联系联系我们
※2 对比VLSI标准样品(100nm SiO2/Si),范围值同保证书所记载
※3 测量VLSI标准样品(100nm SiO2/Si)同一点位时之重复再现性。(扩充系数2.1)
应用范围
半导体晶圆膜(光阻、SOI、SiO2等)
光学薄膜(OC膜、AR膜、ITO、IZO膜等)
测量范例

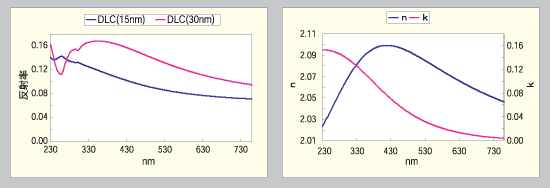

PET基板上的DLC膜
Si基板上的SiNx
