Helios 5 DualBeam FIB
面议
赛默飞世尔科技
Helios 5 DualBeam FIB
6997

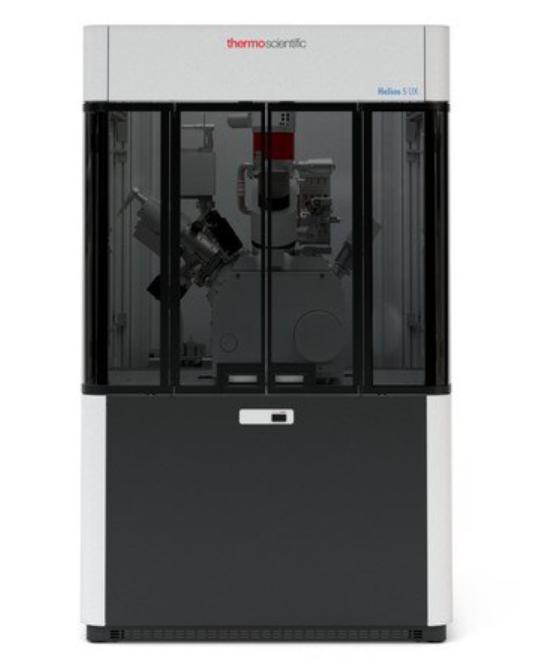

新一代的赛默飞世尔科技 Helios 5 DualBeam 具有 Helios 5 产品系列业界**的高性能成像和分析性能。它经过精心设计,可满足材料科学研究人员和工程师对*广泛的 FIB-SEM 使用需求,即使是**挑战性的样品。
Helios 5 DualBeam 重新定义了高分辨率成像的标准:**的材料对比度,*快、*简单、*精确的高质量样品制备,用于 S/TEM 成像和原子探针断层扫描(APT)以及**质量的亚表面和 3D 表征。在 Helios DualBeam 系列久经考验的性能基础上,新一代的 Helios 5 DualBeam 进行了改进优化,所有这些都旨在确保系统处于手动或自动工作流程的**运行状态。
半导体行业技术参数:
<
Helios 5 CX | Helios 5 HP | Helios 5 UX | Helios 5 HX | Helios 5 FX | ||
样品制备与 XHR 扫描电镜成像 | *终样品制备 (TEM薄片,APT) | STEM 亚纳米成像与样品制备 | ||||
SEM | 着陆电压 | 20 eV~30 keV | 20 eV~30 keV | |||
分辨率 | 0.6 nm@15 keV | 0.6 nm@2 keV | ||||
1.0 nm@1 keV | 0.7 nm@1 keV | |||||
1.0 nm@500 eV | ||||||
STEM | 分辨率@30 keV | 0.7 nm | 0.6 nm | 0.3 nm | ||
FIB制备过程 | **材料去除束流 | 65 nA | 100 nA | 65 nA | ||
*终**抛光电压 | 2 kV | 500 V | ||||
TEM样品制备 | 样品厚度 | 50 nm | 15 nm | 7 nm | ||
自动化 | 否 | 是 | 是 | |||
样品处理 | 行程 | 110×110 ×65 mm | 110×110 ×65 mm | 150×150 ×10 mm | 100×100 ×20 mm | 100×100×20mm+5轴(S)TEM Compustage |
快速进样器 | 手动 | 自动 | 手动 | 自动 | 自动+自动插入/提取STEM 样品杆 |
材料科学行业技术参数:
<
Helios 5 CX | Helios 5 UX | ||
离子光学 | 具有**的大束流性能的Tomahawk HT 离子镜筒 | 具有**的大束流和低电压性能的Phoenix 离子镜筒 | |
离子束电流范围 | 1 pA – 100 nA | 1 pA – 65 nA | |
加速电圧 | 500 V – 30 kV | 500 V – 30 kV | |
**水平视场宽度 | 在束重合点处为0.9 mm | 在束重合处点为0.7 mm | |
离子源寿命 | 1,000 小时 | 1,000 小时 | |
两级差分抽吸 | 两级差分抽吸 | ||
飞行时间校准 | 飞行时间校准 | ||
15孔光阑 | 15孔光阑 | ||
电子光学 | Elstar超高分辨率场发射镜筒 | Elstar超高分辨率场发射镜筒 | |
磁浸没物镜 | 磁浸没物镜 | ||
高稳定性肖特基场发射枪提供稳定的高分辨率分析电流 | 高稳定性肖特基场发射枪提供稳定的高分辨率分析电流 | ||
电子束分辨率 | **工作距离下 | 0.6 nm @ 30 kV STEM | 0.6 nm @ 30 kV STEM |
0.6 nm @ 15 kV | 0.7 nm @ 1 kV | ||
1.0 nm @ 1 kV | 1.0 nm @ 500 V (ICD) | ||
0.9 nm @ 1 kV 减速模式* | |||
在束流重合点 | 0.6 nm @ 15 kV | 0.6 nm @ 15 kV | |
1.5 nm @ 1 kV 减速模式* 及 DBS* | 1.2 nm @ 1 kV | ||
电子束参数 | 电子束流范围 | 0.8 pA ~ 176 nA | 0.8 pA ~ 100 nA |
加速电压范围 | 200 V ~ 30 kV | 350 V ~ 30 kV | |
着陆电压 | 20 eV ~ 30 keV | 20 eV ~ 30 keV | |
**水平视场宽度 | 2.3 mm @ 4 mm WD | 2.3 mm @ 4 mm WD | |
探测器 | Elstar 镜筒内 SE/BSE 探测器 (TLD-SE, TLD-BSE) | ||
Elstar 镜筒内 SE/BSE 探测器 (ICD)* | |||
Elstar 镜筒内 BSE 探测器 (MD)* | |||
样品室内 Everhart-Thornley SE 探测器 (ETD) | |||
红外相机 | |||
高性能离子转换和电子探测器 (SE)* | |||
样品室内 Nav-Cam 导航相机* | |||
可伸缩式低电压、高衬度、分割式固态背散射探测器 (DBS)* | |||
可伸缩STEM 3+ 探测器* | |||
电子束流测量 | |||
样品台和样品 | 样品台 | 高度灵活的五轴电动样品台 | 压电陶瓷驱动 XYR 轴的高精度五轴电动工作台 |
XY | 110 mm | 150 mm | |
Z | 65 mm | 10 mm | |
R | 360° (连续) | 360° (连续) | |
倾斜 | -15° ~ +90° | -10° ~ +60° | |
**样品高度 | 与优中心点间隔 85 mm | 与优中心点间隔 55 mm | |
**样品质量 | 样品台任意位置 500 g | 样品台任意位置 500 g | |
0° 倾斜时** 5 kg | |||
**样品尺寸 | 直径 110 mm可沿样品台旋转时 | 直径 150 mm可沿样品台旋转时 | |
优中心旋转和倾斜 | 优中心旋转和倾斜 |
更易于使用:
Helios 5 对所有经验水平用户而言都是*容易使用的 DualBeam 系统。操作人员培训可以从几个月缩短到几天,其系统设计可帮助所有操作人员在各种高级应用程序上实现一致、可重复的结果。
提高了生产率:
Helios 5 和 AutoTEM 5 软件的先进自动化功能,增强的可靠性和稳定性允许无人值守甚至夜间操作,显著提高样品制备通量。
改善时间和结果:
Helios
5 DualBeam 引入全新精细图像调节功能 FLASH (闪调)技术。借助 FLASH
技术,您只需在用户界面中进行简单的鼠标操作,系统即可“实时”进行消像散、透镜居中和图像聚焦。自动调整可以显著提高通量、数据质量并简化高质量图像的采集。平均而言,FLASH
技术可以使获得优化图像所需的时间*多缩短 10 倍。
