QF系列多级立式气流分级机

QF系列

直接联系

潍坊浩纳粉体设备有限公司.

山东潍坊

产品规格型号
参考报价:

面议

型号:

QF系列

关注度:

4046

创新点:

除具有AB系列机型的诸多优点外,还具有如下特点:
  分级范围广:该机对物料的不同性质、不同比重、不同粒形及不同粒度的适应性强,分级粒经范围广,d97可达4~200um。
  分级精度高:完整稳定的分级流场和可靠的特殊密封,可对物料进行高锐度分级,粒度分布窄,大颗粒控制严。
  分级效率高:采用低转速立式单叶轮分级,再配以强烈的涡流场和细粉提净装置,使其装机功率小,处理量大,细粉提取率高,分级效率可达95%。

产品介绍

一、QF系列分级机产品概况:
  AF系列气流分级机是以方型筒体结构为主体的一种气流分级技术。此技术一改圆型筒体旋转气场得形式,使物料更具有分散性,从而提高了分级效率。本系列机型采用高精度卧式分级形式,具有锐利得切割效果、良好的切割精度和大粒控制性能。本机型还采用了分级轮铰联结构连接形式,可将分级叶轮移出,使其间隙调整和维护非常方便。体现了人性化得设计理念。
AF系列适于超细粉干法分级,尤其适于大工业化产品的分级。
二、QF系列分级机工作原理:
  AF分级机是带有二次进风及垂直安装分级转子的强制型离心分级机,它由分级转子、导向叶片整流器、加料器等组成。物料由上筒身加入,外界一次风对物料风筛作用,使粒子充分分散,并上长至分级区,由于分级转子高速旋转。粒子既受到分级粒子产生离心力,又受到气流粘性作用产生的向心力,当粒子受到离心力大于向心力,即分级径以上的粗粒子沿容器壁面旋下,外界二次空气通过导流部整流成均一旋流,将混杂或粘附于粗粉中的细粉分离干净,分离后粗粒从下部粗粒口排出,分级径以下细粒随气流经分级转子进旋风分离器,捕集器收集,净华气体从引风机排出。
三、QF系列分级机的特点:
  除具有AB系列机型的诸多优点外,还具有如下特点:
  分级范围广:该机对物料的不同性质、不同比重、不同粒形及不同粒度的适应性强,分级粒经范围广,d97可达4~200um。
  分级精度高:完整稳定的分级流场和可靠的特殊密封,可对物料进行高锐度分级,粒度分布窄,大颗粒控制严。
  分级效率高:采用低转速立式单叶轮分级,再配以强烈的涡流场和细粉提净装置,使其装机功率小,处理量大,细粉提取率高,分级效率可达95%。
  配以强分散装置,可以对团聚性物料进行有效分散与分级。
四、QF系列分级机适用范围:
  与各种粉碎设备(气流磨、球磨、雷蒙磨、振动磨等)组合分出细粉。
清除物料中过细或过粗的颗粒,有效解决夹带现象。
将物烊按粒度大小分成若干个粒度段,可替代水分法生产磨料.
  本公司生产的气流分级机是以叶轮旋转离心而达到的粉体分级,结构形式有立式和卧式,具体使用中可以单级或多级串联使用。
单级立式分级机结构特点:此分级机叶轮垂直放置并与筒体同心,分级叶轮直径几十毫米至几千毫米,分级功率可以从零点几至几百千瓦。分级细度可以从几十目至几千目。
  多级立式分级机产品概况:本机是以单机立式分级机为单元串联而成,可以同时把物料分级成多级产品。
五、QF系列多级立式分级机技术参数:

型号

处理量(t/h)

分级细度(um)

分级效率(%)

分级主机功效(kw)

装机功率(kw)

QF050

0.1~0.5

2~100

70-85

5.5

30

QF100

0.5~1.0

2~100

70-85

11

45

QF200

10.~3.0

2~100

70-85

22

70

QF400

2.0~8.0

2~100

70-85

37

95

QF600

5.0~15

2~100

70-85

45

120

QF800

10~25

2~100

70-85

55

200

QF1000

20~50

2~100

70-85

75

250

QF1200

50~100

2~100

70-85

110

360

QF1600

80~150

2~100

70-85

132

400

QF2000

200~300

2~100

70-85

160

500

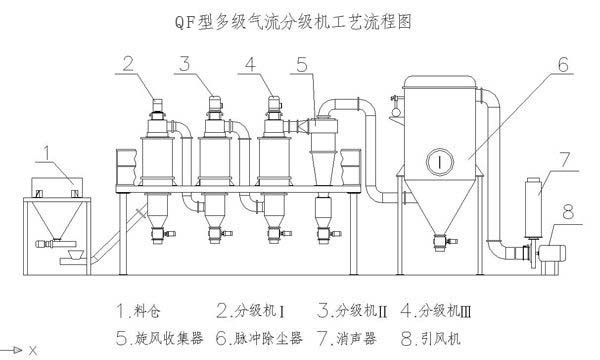

、QF系列多级立式分级机流程图:
