气流分级机

PQF-100

直接联系

青岛派力德粉体工程设备有限公司.

中国

产品规格型号
参考报价:

1-5万元

品牌:

派力德

型号:

PQF-100

关注度:

2872

范围(量程或细度):

创新点:

1.大处理:PQF型气流分级机采用独特的喂料方式,充分利用二次进风的优势,合理的定子与转子结构设计,使单台产量最大可达到200T/h.
2.超微细:叶轮转子采用特殊的双密封方式,特殊设计的叶轮结构及叶片角度,合理的空气流向,合理的待分级物料浓度和分散度,最细可达到D97=2um。
3.能耗低:优化引风机风量、压力的选型,独到的入料角度,配置先进的物料分散器,使待分级物料最低限度接触分级转子,降低能耗的同时减少转子的磨损,同等机型能耗使用量比国内其他机型降低30%。
4.合理化:可根据多种物料的特性,单独设计制作专用机型,应用领域广。
5、应用广:可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。分级效率高(提取率)60%~90%。

应用行业:

可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。分级效率高(提取率)60%~90%。

典型用户:

可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。分级效率高(提取率)60%~90%。

产品介绍

概述:

物料在风机抽力的作用下进入分级腔体,随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出。



特点:

1.大处理:PQF型气流分级机采用独特的喂料方式,充分利用二次进风的优势,合理的定子与转子结构设计,使单台产量**可达到200T/h.

2.超微细:叶轮转子采用特殊的双密封方式,特殊设计的叶轮结构及叶片角度,合理的空气流向,合理的待分级物料浓度和分散度,*细可达到D97=2um。

3.能耗低:优化引风机风量、压力的选型,独到的入料角度,配置先进的物料分散器,使待分级物料*低限度接触分级转子,降低能耗的同时减少转子的磨损,同等机型能耗使用量比国内其他机型降低30%。

4.合理化:可根据多种物料的特性,单独设计制作专用机型,应用领域广。

5、应用广:可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。分级效率高(提取率)60%~90%。



选型:

型号PQF-10PQF-20PQF-30PQF-40PQF-60PQF-80PQF-100PQF-特
处理量 t/h0.2--1.50.5--2.51.5--4.52.5--7.53.5--105.5--207.5--3030-100
分级细度 µm2-1502-1502-1502-1502-1505-1505-15010-250
提取率 %60-9060-9060-9060-9060-9060-8560-8560-80
主机功率 Kw3-5.55.5-1111-2222-3730-4545-7555-9045-132

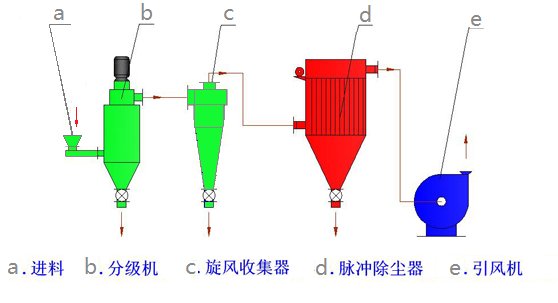

分级机工艺流程图一:

PQF-100型

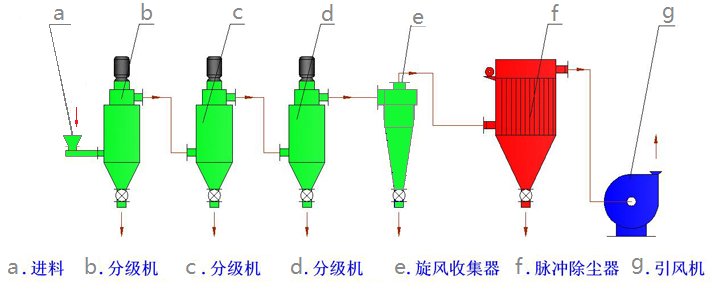

分级机工艺流程图二:

PQF-100型
