MVNA-8-350矢量网络分析仪概述

MVNA-8-350是一个矢量网络分析仪（VNA），它是用来测量频域在毫米波和亚毫米波的复合体，矢量，阻抗（包括实际上和理论上的阻抗或微波的相位和振幅）的仪器。它涵盖的频率范围从8 GHz的到1THz。

*初系统

矢量网络分析仪组成：包括一个可调微波源和探测器，稳频单元，数据采集和数据处理系统。

为了获得被测器件的完整响应函数必须在源和探测器之间插入微波信号路径，，检测系统必须同时提供透射或反射信号的振幅和相位。

微波信号被分成两路：

**，DUT的信号。

第二，参考路径，由DUT探测器提供的波的干扰信号。

MVNA-8-350的演变

1994年11月，实现了利用双通道接收机同时检测两个信号。

1995年4月，实现了在不拆卸被测器件的情况下，形成了一个完整的4-S参数电路表征。

1999年6月，接收机响应时间减少了20倍，使得在几秒钟里就能完成宽频扫描。

1996年11月，AB Millimetre公司引入了一个MVNA的新功能，使得此系统在同一时间两个不同的频率段来与单对毫米头匹配。这样，在高磁场的双频率测量和更可靠的（对照）实验中节约了宝贵的实验时间，并提供更多的数据。

1996年12月，公司开发的系统，在不需要外部稳定情况下，可以连接外部的微波和亚毫米波源的MVNA（因此，也可以检测其信号矢量能力）

1997年6月，与耿氏二极管振荡器多谐供给乘数联合，扩展到更宽范围的可调谐Gunns。

2000年9月，本公司已开发的新功能，同时，通过相同的ESA-2的扩展，从两个不同的乘法链，工作在不同的亚毫米波频率的信号检测。

2006年夏天，ESA（外部源协会）的扩展已经被完全重新设计，并改进成自动信号源协会（ASA）。

2009年，高效率的宽带肖特基器件的发展开放了全宽带FB光源以及130-224千兆赫，220-336 GHz，以及660-1000 GHz的探测功能。

MVNA-8-350 II 系统说明

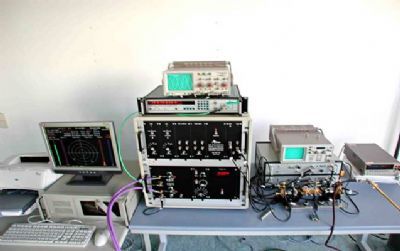

基本的MVNA-8-350配置包括：

•一个的MVNA中央模块，Vector Receiver (VR)和Microwave Part of the Analyzer (MP)两个部分

•一台PC电脑以及配备的接口卡，数据采集，处理和可视化的命令运行一个功能强大的软件包，

•一台连接到PC电脑的图形打印机，

•一台可视化的实时检测到毫米波的振幅，相位和信噪声比的控制示波器。

上述所有项目交付，包含所有必需的电缆，建议选购另外的一个8-20 GHz的源锁定计数器。因此MVNA可以自动锁相环，例如，可以GPIB链接。这样的结构允许综合频率操作到1000千兆赫，这是很有用的，例如，当表征高Q值的共振（Q> 30，000）或源和检测器之间一个很大的距离的天线。

MVNA-8-350独体系统或与ASA扩展系统

毫米波矢量网络分析仪模型MVNA-8-350是全固态电子元件，提供了一个从8 GHz至336 GHz和660-1000 GHz的连续频率范围，没有任何扩展。

ASA扩展系统包括一个机械可调的肖特基器件和可配置的高通滤波器，它允许一个在任何特定频率在140和1000 GHz之间的优化系统的输出功率和可调范围。因此，计算机驱动扫描的频率范围能超过9吉赫。

MVNA-8-350产品特点

MVNA-8-350是目前全球**可以连续覆盖140-1000GHz频率范围的矢量网络分析仪，而无需采用传统的多套扩展模块，充分提高了测试和测量的效率，节省了测试和测量的时间。

MVNA-8-350具备优异的性能指标

1.MVNA-8-350具备超强功能，可实现对两个不同频率S参数的同时测量.美国National High Magnetic Field Laboratory在变频磁共振的研究中使用该功能在4.5小时内测试了18个不同频率的相关参数

2.MVNA-8-350采用计算机控制和处理，是集成完整的测试和测量解决方案，客户使用简单和方便。

软件和接口

配置的软件提供了信号的存储，处理，可视化等功能，这包括傅立叶变换分析，和线性拟合共振。该系统还可以通过GPIB接口控制外部设备。还提供模拟和数字输入/输出通道，以及与微波接收器的相位和振幅信号的直接访问权。所安装的软件可以驱动一个或两个步进电机，它还可以记录一个可变电压与之相应的例如一个独立变量的实验。例如可以记录扫描的频率，时间，角度，或磁场的可变电压。这样的扫描，也可以由一个外部电压控制提供给系统。这些可能性是用于天线的测量，磁场与光谱学。*后，软​​件MVNA可以轻松地与标准实验控制软件包连接，其中包括美国国家仪器公司的LabVIEW®兼容的程序。
