过程层析成像需要在物体（如过程容器或病人）的边缘进行测量，确定内部状况。*出名的是CAT扫描技术，但过程层析成像仪器更便宜、更快捷，也更强大。工业过程层析成像使用非干扰传感器获取过程容器、反应器、分离器或管道内部状态的二维或三维图像。

ECT因具有快速、无损、廉价，灵活，兼容标准软件等优点而被认为是一种具有广阔发展前景的过程成像技术。电容层析成像技术在国内现处于实验室研究阶段，离工业应用还有一段距离，上海沃埃得贸易有限公司引入了英国、美国两家供应商提供的仪器来满足国内各高校、研究所的不同需求。

测量原理

这项多学科技术的开发结合了数学、电子学、过程工程学及计算机等专业和重要的过程用户，包括 GlaxoSmithKline、Petrobras和 Proctor & Gamble的共同努力。

该技术的基本原则结合过程容器或管道周边的多次测量，并综合所有为经过横截面的电特性提供信息。这些信息与相浓度、流特性、均匀性、温度和其他更多特征有关。系

统可以在少于 1毫秒内收集到一个单数据集（超过 200次测量）。

系统构造

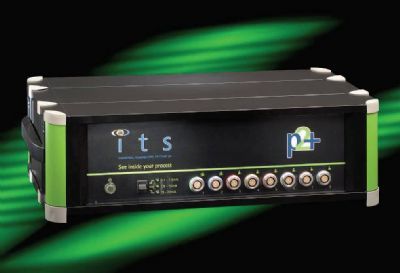

电容层析成像系统由传感器，数据采集器，数据采集系统DAS-2，分析软件和主机组成。

传感器

v通用传感器具有12，24或36个电极

v电容板在传感器壳体内的容器里

v防爆性

v无损检测

v部件固定

v可伸缩性

v可测多个平面
