sunny振镜TSH8720

直接联系

北京世纪桑尼科技有限公司.

北京

产品规格型号

参考报价：

面议

关注度：

2600

产品介绍

TSH8720是北京世纪桑尼设计的一款经济型（TSH8***系列）振镜，主要用于要求小光斑的场合，可带载16mm和20mm镜片，和SD900驱动板一起组成单轴扫描系统。

TSH8720电机参数

型号	TSH8720
光斑直径，毫米	16 ， 20
**扫描角度	±20°
小步长阶跃响应时间（1），（ms）	0.7
误差跟踪时间（ms)	0.4
转动惯量，g*cm2 ，±10%	1.8
力矩常量dyne·cm/amp，±10%	1.5*105
**平均工作电流（A/单轴）	4
峰值电流（A）	25
零点漂移（μRad/℃）	<20
比例漂移（ppm/℃）	<75
线性度（2）	≥99.90%
重复精度（μRad.）	<8
长时间漂移（连续工作8小时）（mrad）	<0.8
工作环境温度	25℃±10℃
重量（不含电缆）（g）	210
备注： l 所有角度均为机械角 l 所有参数为上电1分钟后测得（1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%；（2）指在±20° 光学角范围内的线性度

TSH8720M 和TSH8720A/D

TSH8720M振镜作为2D扫描模块销售时不含箱体，由2轴振镜、2轴驱动板和XY支架组成，OEM客户可将该模块集成到自己的系统中。

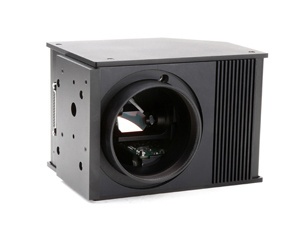

TSH8720A 表示产品包含箱体外壳，模拟接口

TSH8720D表示产品包含箱体外壳，内含数模转换卡，数字接口

箱体颜色有红色和黑色两种

TSH8720电机模块的优势有，结构紧凑，防尘抗干扰，易于安装，高效散热系统，主要应用于激光标刻，激光焊接，切割，钻孔，科研

TSH8720M和 TSH8720A/D 参数

型号		TSH8720M ， TSH8720A/D
光斑直径，毫米		16	20
**扫描角度		±20°
有效扫描角度		±12.5°
可承受**激光功率（W）	Nd:YAG@1064nm	200	300
	CO₂	150	200
小步长阶跃响应时间，（ms）		0.7
误差跟随时间，（ms）		0.4
标刻速度 (2)（m/s）		2	2
定位速度 (2)（m/s）		7	7
定位速度 (3)cps	好质量	350	300
	高质量	220	200
零点漂移（μRad/℃）		<20
比例漂移（ppm/℃）		<75
长时间漂移（连续工作8小时）（mrad）		<0.8
线性度(4)		≥99.90%
重复精度（μRad.）		<8
**平均工作电流（A/单轴）		4
峰值电流（A）		25
输入信号接口		XY2-100 或模拟 ±5V， ±10V
输入电源		±24 VDC±10%，Max. RMS 3.5A/轴
工作环境温度		25℃±10℃
主要应用领域		激光标刻，激光焊接切割，钻孔，科研
备注： l 所有角度均为机械角 l 所有参数为上电1分钟后测得（1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%；（2）使用焦距F=160mm透镜测得；（3）透镜F=160mm，标刻由字母和数字组成的1mm高的单线字；（4）指在±20° 光学角范围内的线性度
